"Edi-SE" - Der Bau - Frontplatte

Für den Nachbau habe ich Frontplattenfotos gescannt, vergrößert, entzerrt und vermessen, sowie eine Bohrschablone angefertigt.

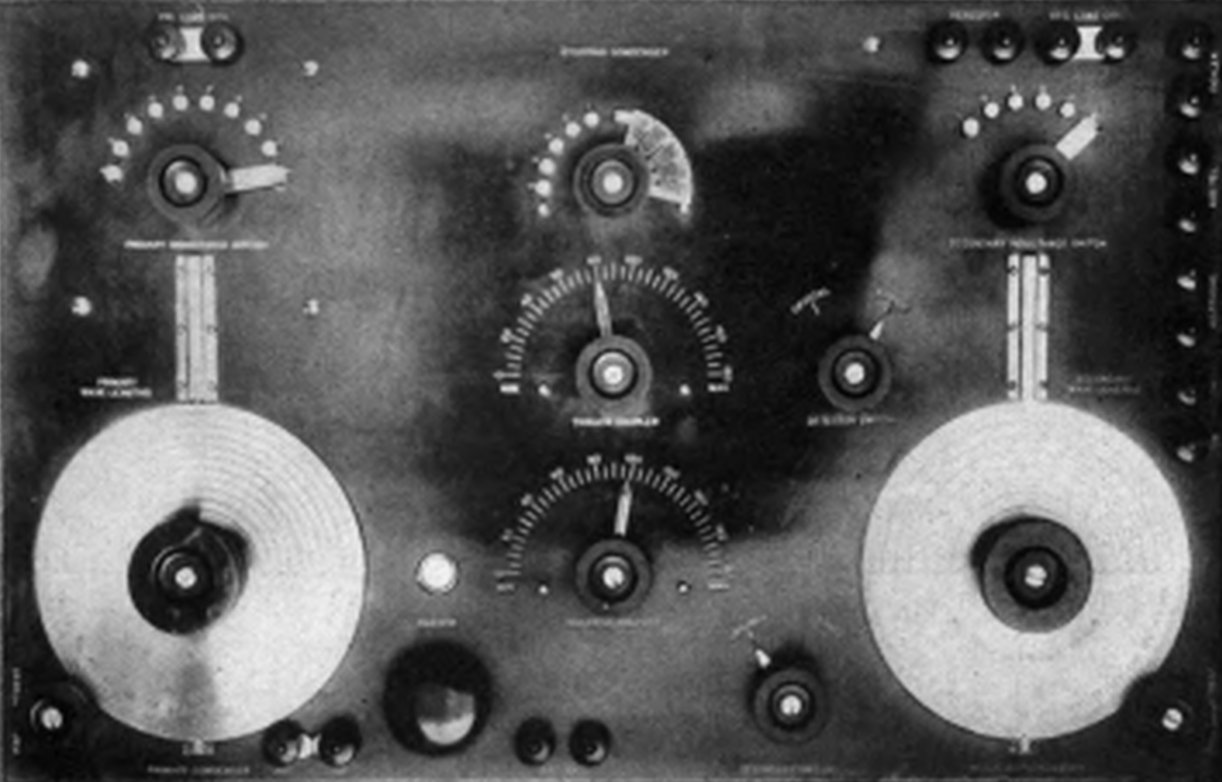

Originalfoto aus Howeth, die darstellung isdt perspektivisch verzerrt, die Skalenscheiben erscheinen darum Ei- förmig.

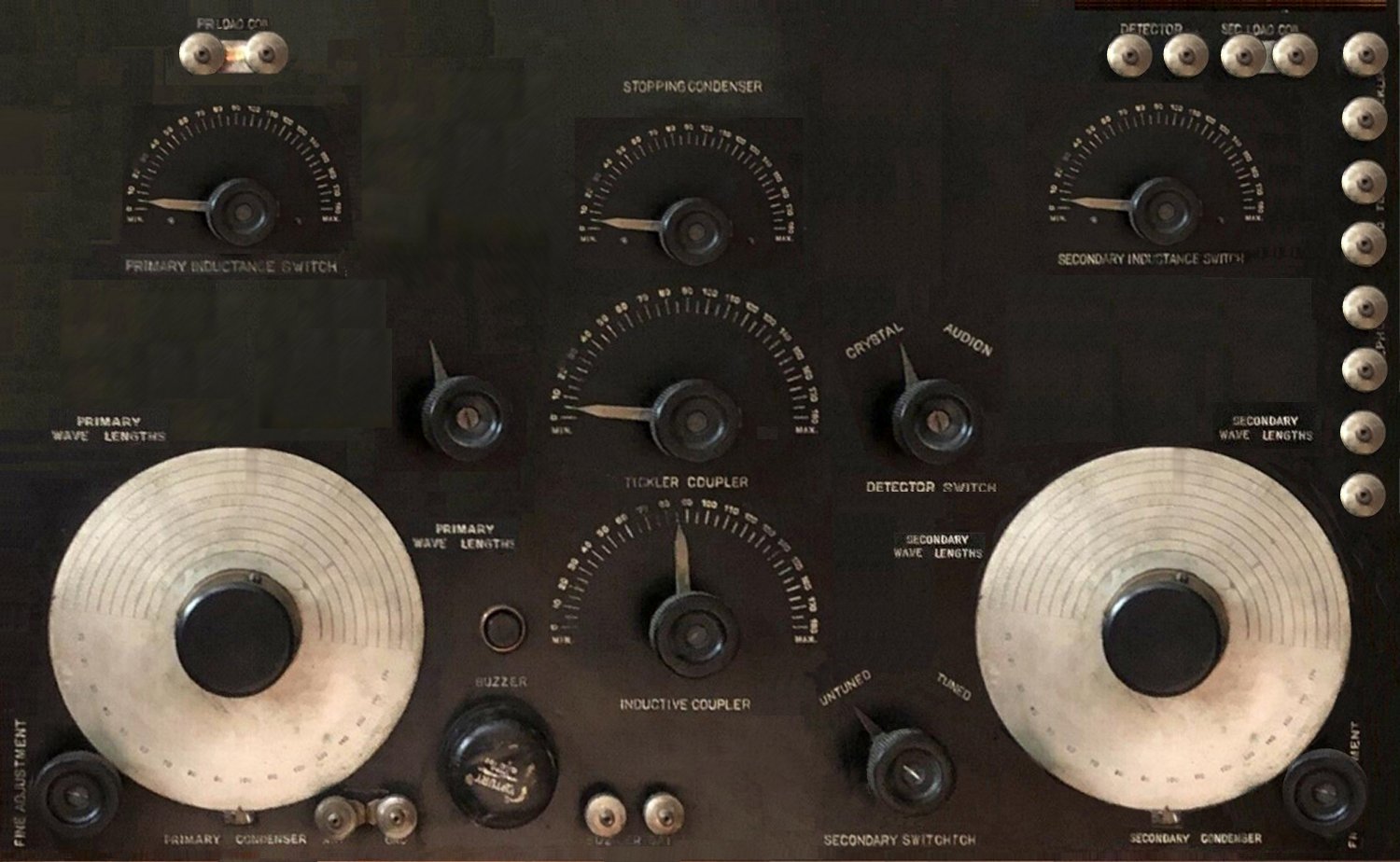

Foto aus einer anderen Quelle, entzerrt und für die Vermessung und Anfertigung einer Bohrschablone aufbereitet.
Dieses Bild ist exaktes Abbild, welches beim Vergrößern auf die originale Breite oder Höhe des SE-143 eine genaue Schablone garantiert.

Da ich keine Kreisschalter exakt nachbaue, sondern modernere hinter der Frontplatte anordne, sind um die Umschalter- Knöpfe keine Metallkontakte, sondern Skalenteilungen zu sehen, die ich einfach mit Fotopapier und vorgesetzten Plexiglas- Scheiben realisieren werde. Auf die Achsen kommen passende Knebelknöpfe.
Die Skalen werden auch etwas anders aussehen, dies ist nur als Vermessungs- Musterentwurf zu sehen.

Die Halter für die -original höhenverstellbaren- Wellenbereichs- Anzeiger sind nicht auf dem Entwurf- ich weiß noch nicht, wie ich diese gestalte.
Im Prinzip kann man auf die Verstellbarkeit verzichten, die mechanisch realisiert werden kann, aber es ist recht aufwendig, und da man ja sieht, welcher Wellenbereich gewählt ist, sucht man sowieso die passende Skale aus.

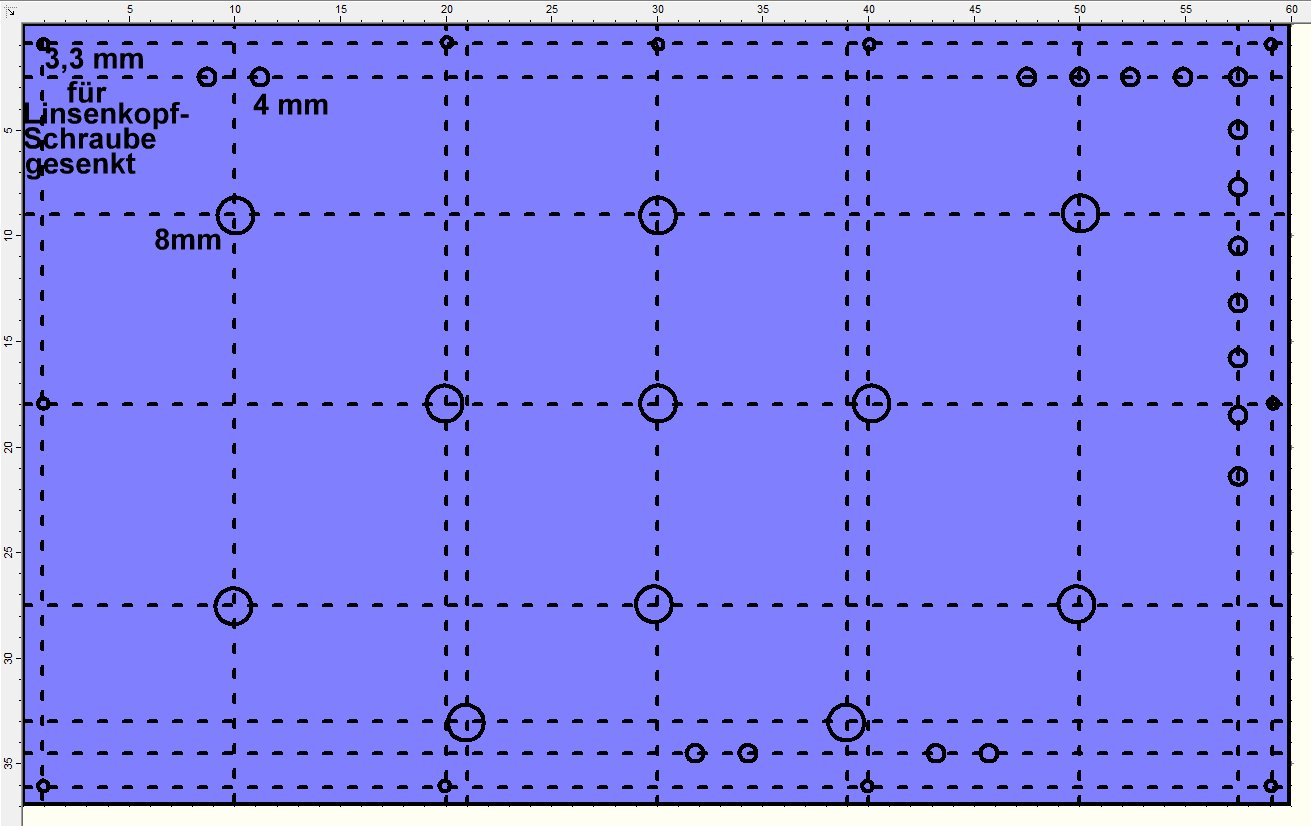

Die Bohrschablone

Die Bohrschablone kann ohne Lineal vergrößert werden, wenn die Breite so eingestellzt wird, daß sie mit der Breite des Geräts übereinstimmt, braucht man nur mit einer Nadel durch das Papier drücken, und hat die Bohrstellen für die Achs- und Schraubendurchbrüche.

Die Frontplatten- Anfertigung

An der Frontplatte habe ich 2 Tage gefeilt und geschliffen, weil ich die beim Schneiden mit der Flex per Hand nie geradlinig und rechtwinklig kriege, ich mache alle Gehäuseteile immer  2 mm größer, dmait ich das korrigieren kann.
Aber...eben Feilen und Schleifen, und...viel Zeit nötig.
Ich brauche nur noch eine 5 mm- Partinax- oder MKF- Platte, dann baue ich die HF- Teile (Spulen, Schalter, Variometerantrieb).
Leider teures Zeug, und hier gibt es das nirgends zu kaufen.

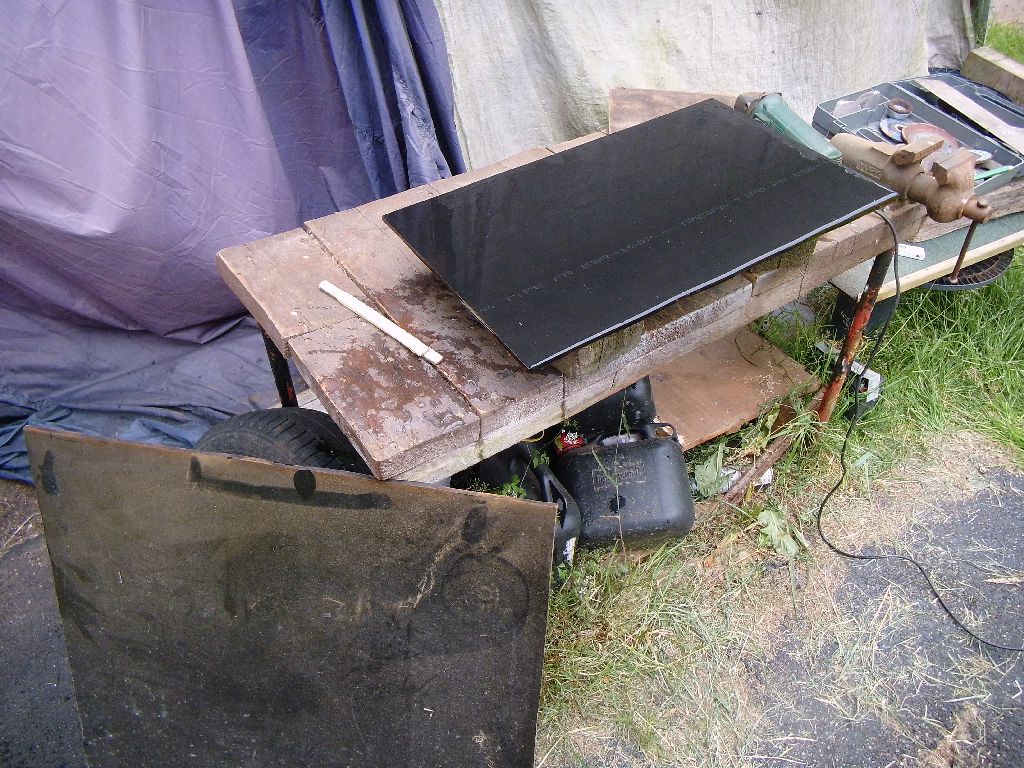

Zuschnitt der Frontplatte aus Trespa- Platte mittels Flex (WInkelschleifer)

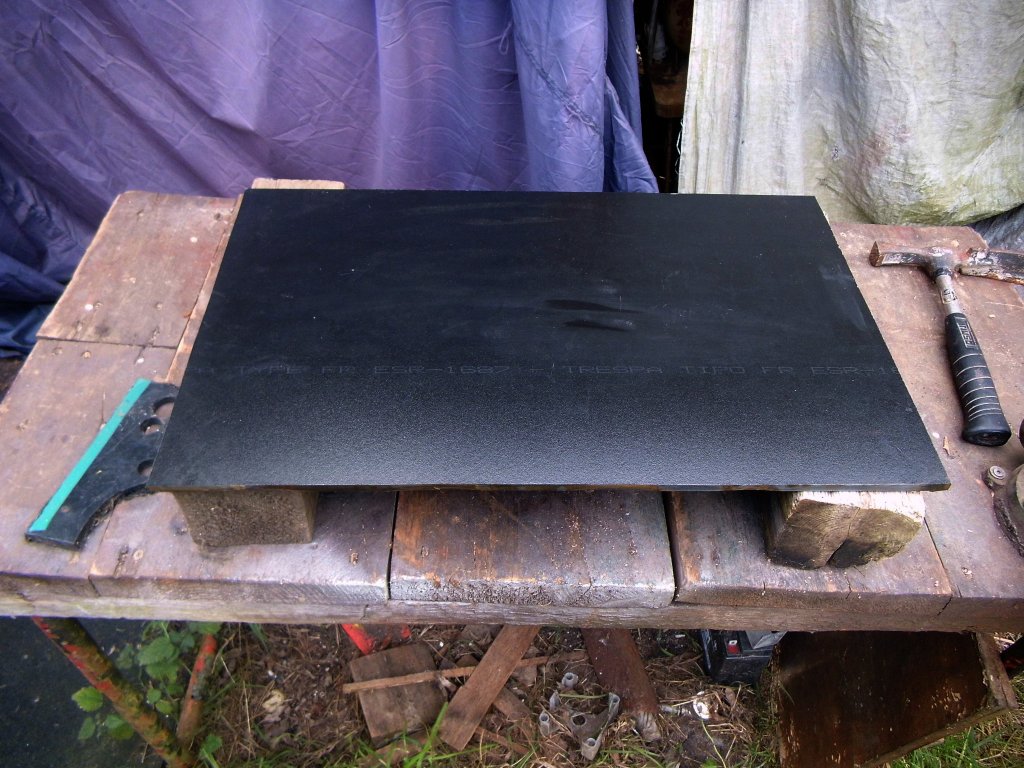

Frontplatte ausgeschnitten, Kanten aber nicht gerade und rechtwinklig

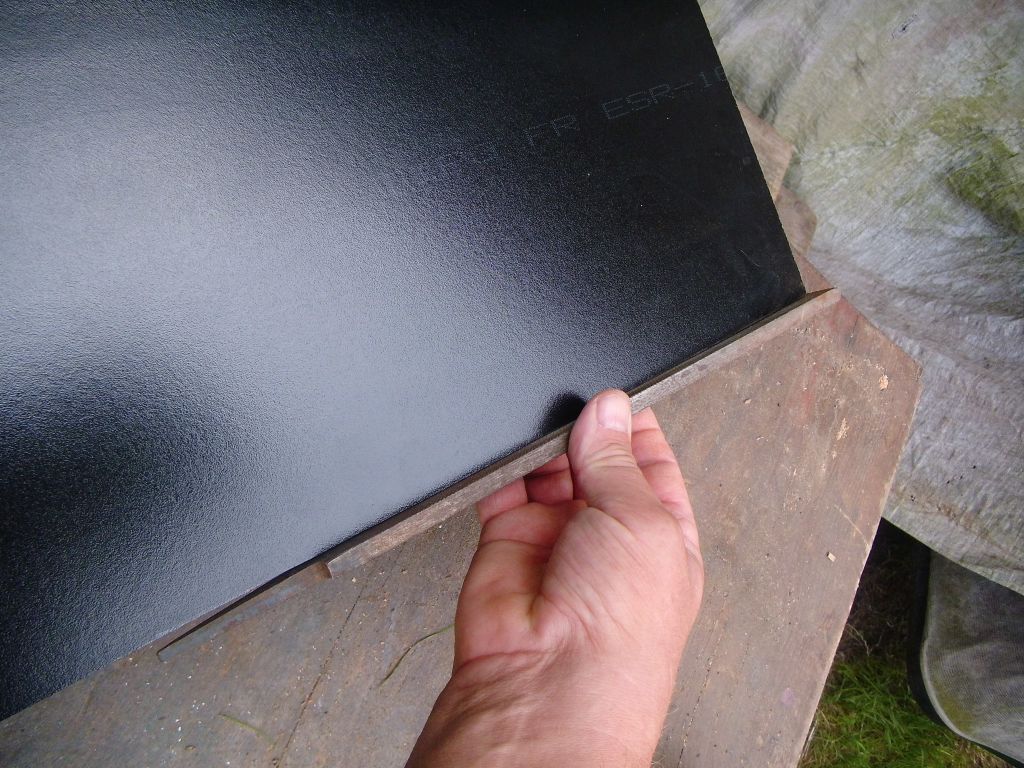

Gerademachen der Seitenkanten mit Feile

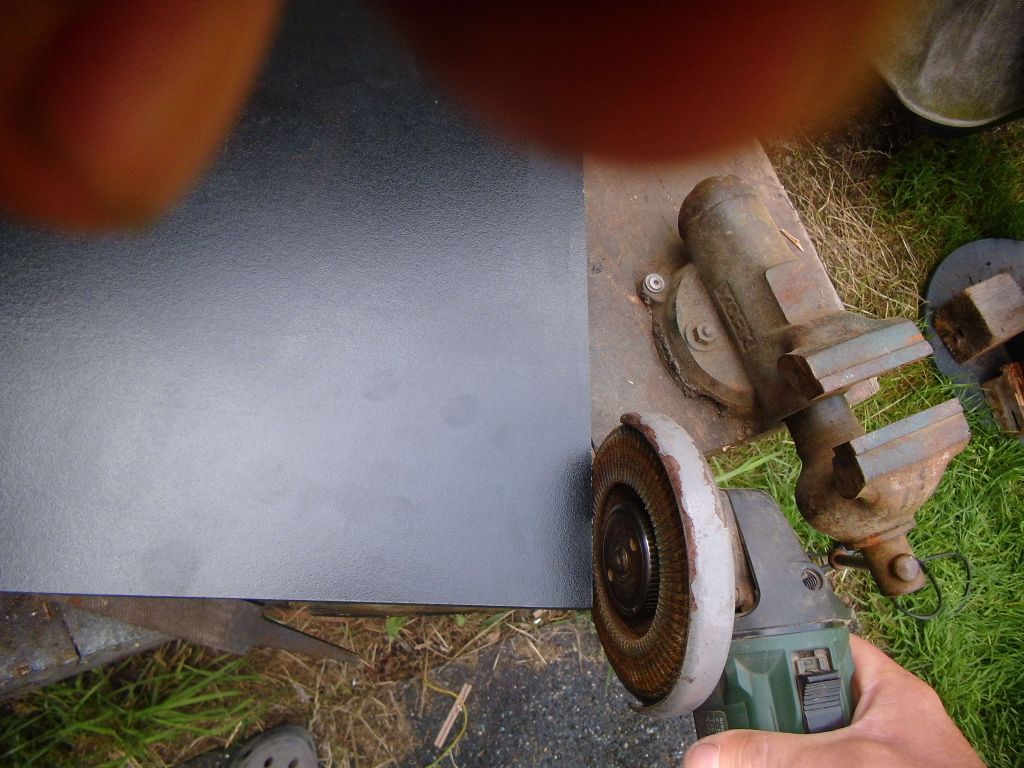

Gerademachen der Seitenkanten mit Schleifscheibe

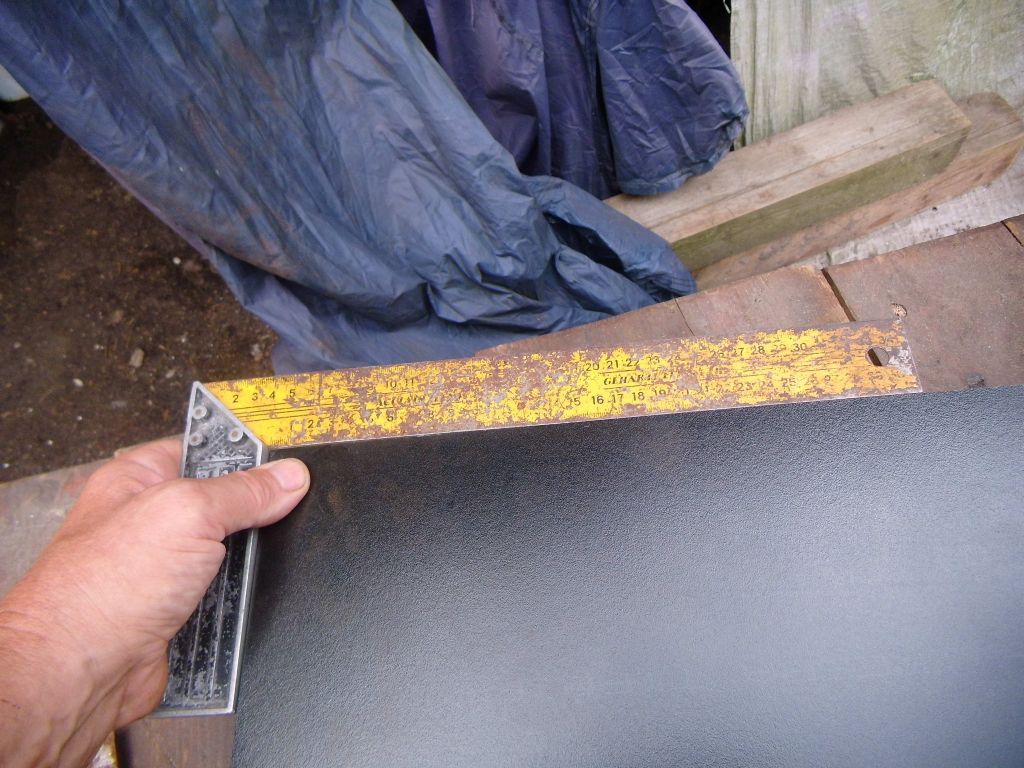

Auswinkeln

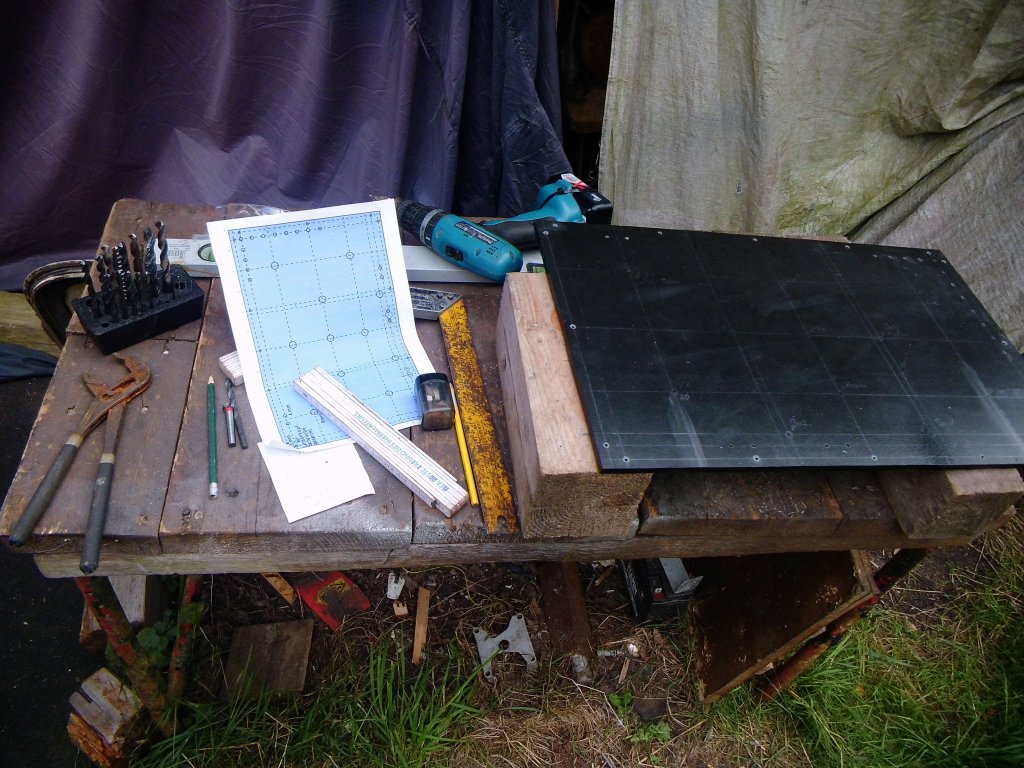

Frontplatte bohren

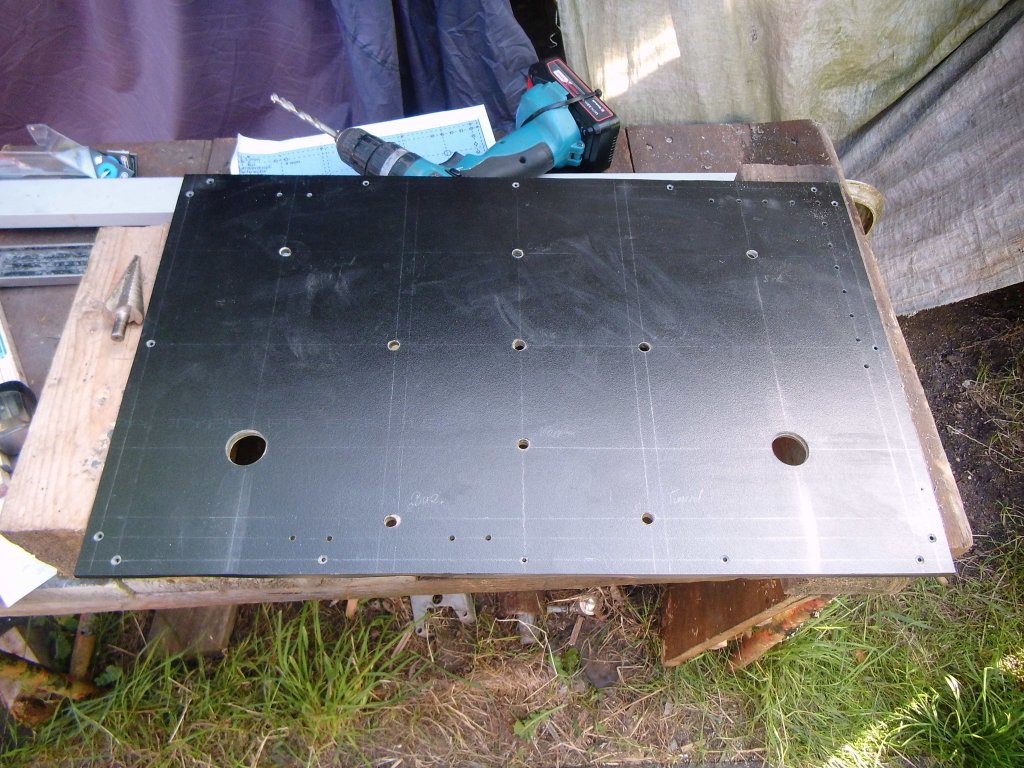

Frontplatte gebohrt

Im Vergleich zum Großsuper "Capri" sieht man die respektable Größe des Detektorempfängers.

.
