"Edi-SE" - Die Spulensätze
Die Vorbilder von 1918 hatten sehr große Spulen: Durchmesser 13 cm, 19 cm lang, Durchmesser 13 cm, 15 cm lang. Dazu eine äußere Spule 15 cm x 2 cm, eine schwenkbare Koppelspule 13 x 2 cm und innen in der langen Spule eine schwenkbare Spule 4,5 cm x 2 cm.
Die Schwenkspulen werden von der Frontplatten- Mitte aus betätigt- über Metallstreifen als Gestänge.
Unter den Spulen sitzen Dreifach- Wellenschalter flacher Bauform, Spezial- Wellenschalter, die es nur für diese Geräte gab, heute gibt es sowas nicht mehr.
Die Drehkondensatoren sind sehr lang, und haben Kapazitäten von 3000 bis 5000 pF, auch diese Bauteile gibt es seit ca. 95 Jahren nicht mehr- sie wurden nur in den 20er Jahren für diese Geräte gebaut, Grund für die hohe Kapazität ist, daß die Geräte bis in den Längstwellenbereich, 15- 150 kHz, empfangen können mußten.

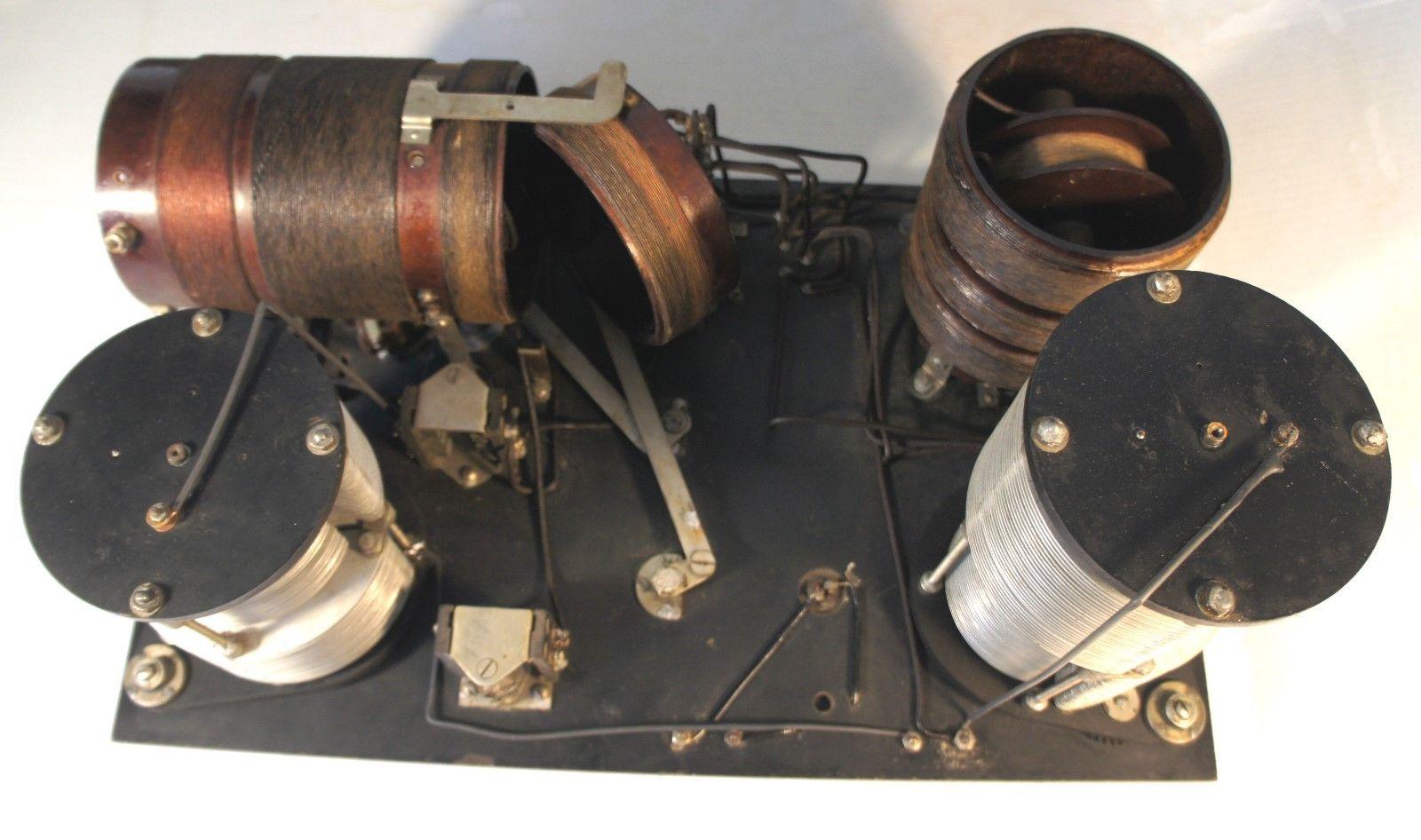

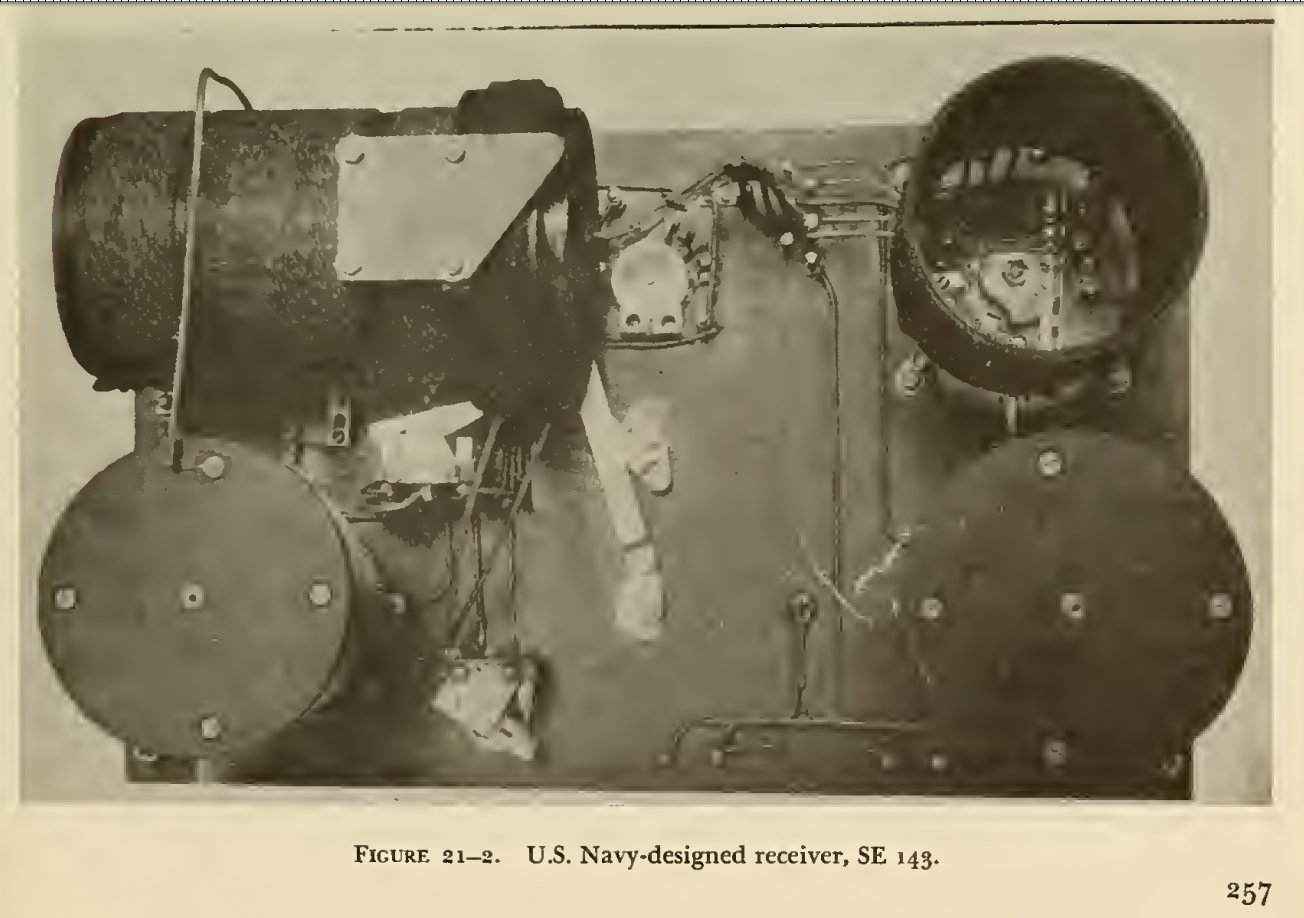

Spulensätze SE-143
Der baugleiche SE1220

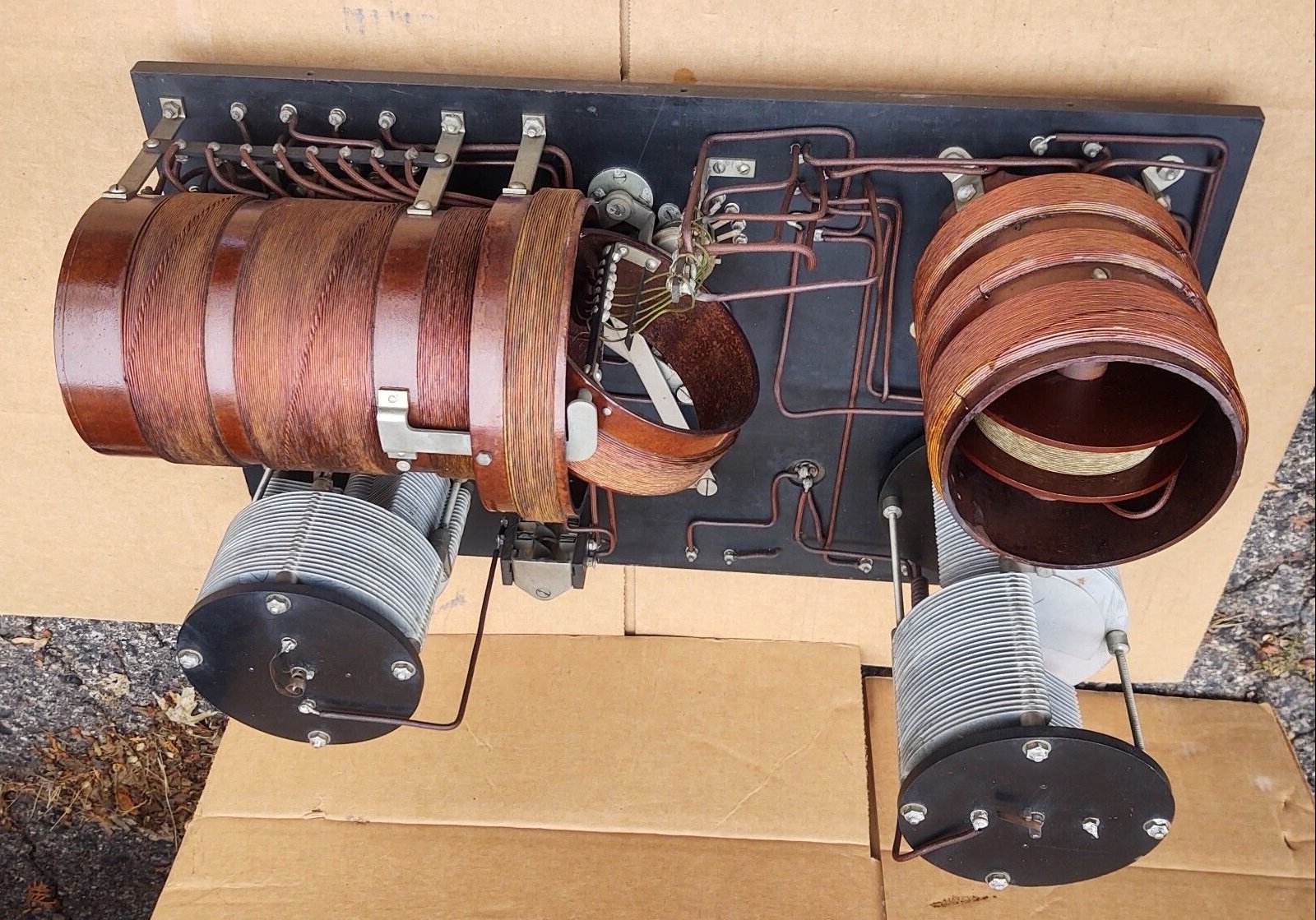

Der baugleiche SE1220
Sicht auf die Wicklungen

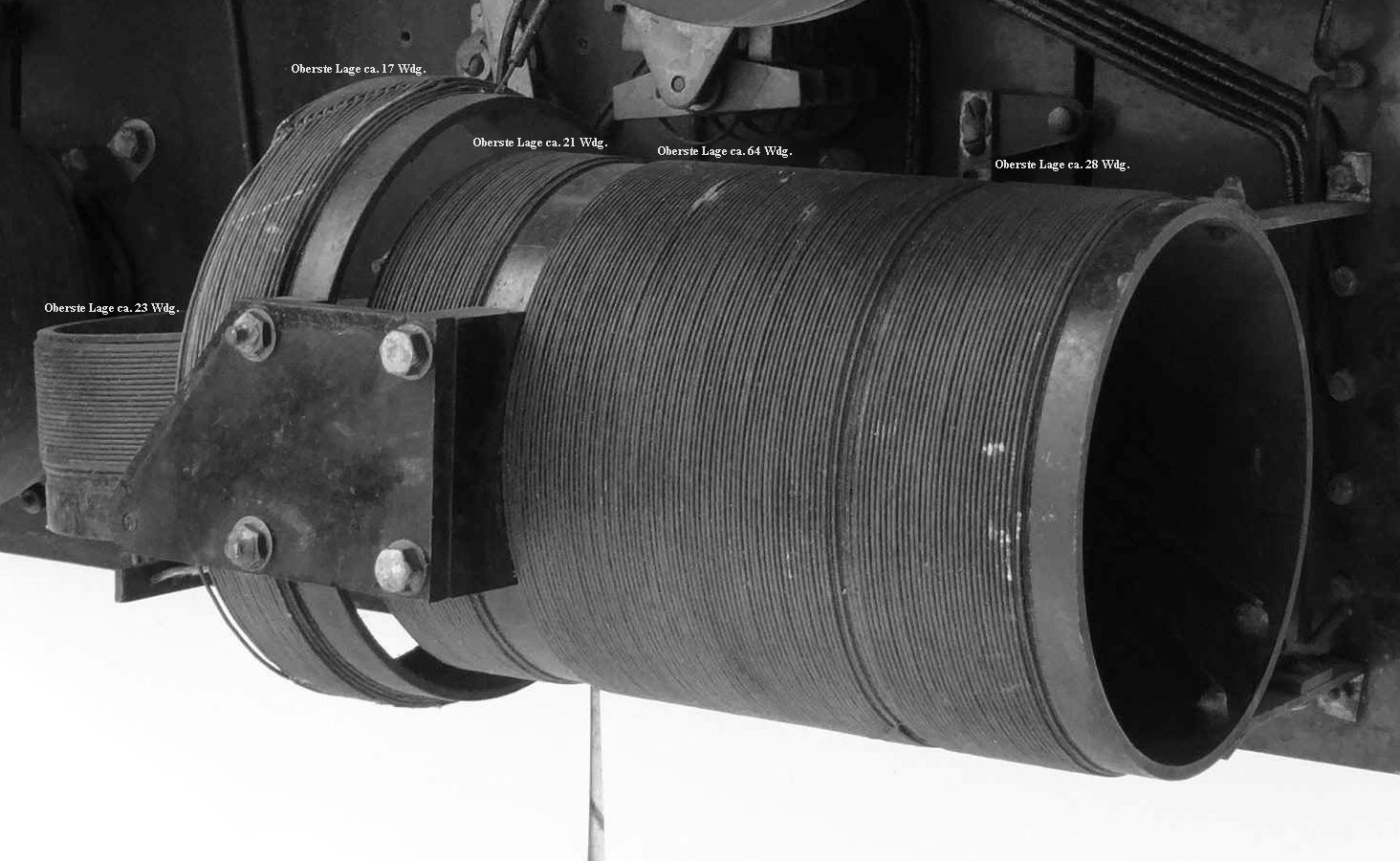

Sicht auf die Wicklungen
