"Edi-SE" - Spulen Bank- Wicklung
(Übersetzung unten)

Die Spulen der 20er Jahre waren nicht einfach nur aufgewickelter Draht !

Viele Geräte verwenden kapazitätsarme Wicklungsarten, bekannt sind von zivilen Detektorempfängern die flachen, meist steckbaren "Honigwaben- Spulen", "Korbbodenspulen", später "Toroid- Spulen".

Viele kommerzielle und militärische Geräte, sowohl in Deutschland, als auch in Amerika, verwendeten Zylinderspulen in einer sehr spezieller Wickelweise:
Das war die sogenannte "Telefunken- Wicklung" . Obwohl von Telefunken erfunden, in Deutschland kaum bekannt.
In Amerika wurde sie dagen oft angewandt, als "Telefunken Winding" oder "Bank Winding".

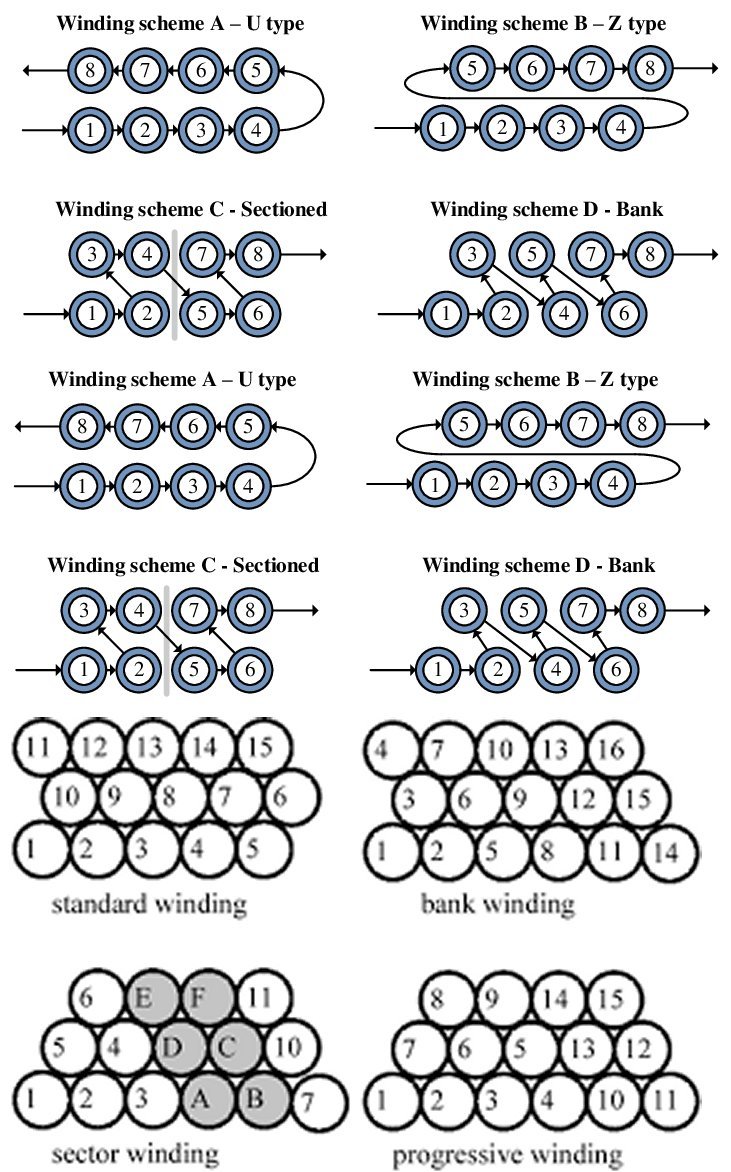

Diese WIcklungsart hat's in sich- es gibt verschiedene Varianten, und es ist vermutlich nicht einfach, diese Wicklungen von Hand auszuführen. Dickere Drähte oder Litzen dürften da vvorteilhaft sein.

Übersetzung und Hervorhebung von mir:

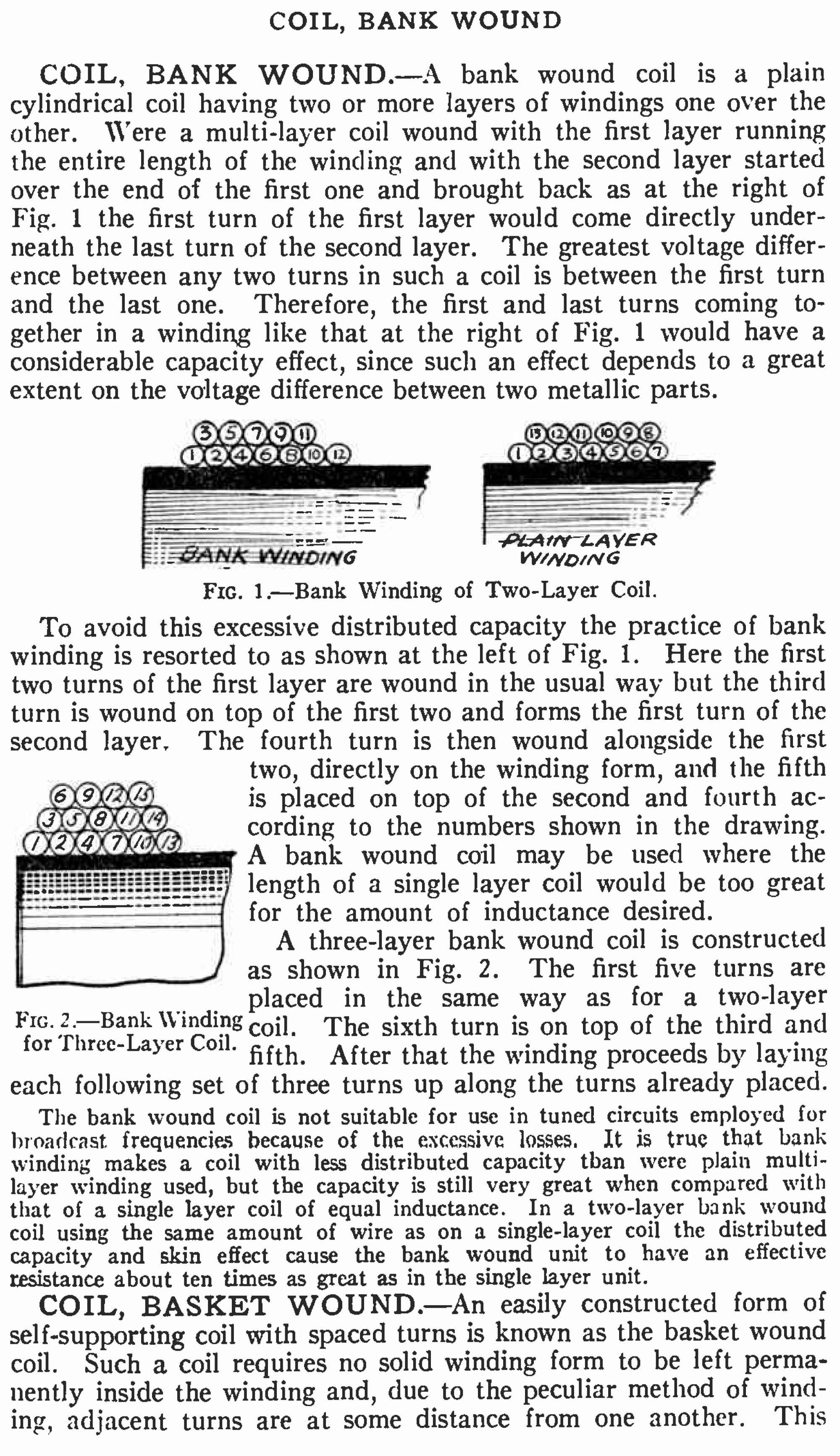

Drake's-Cyclopedia-of-Radio-and-Electronics, 1929 und 1942
SPULE, BANKWICKELT

Eine bankgewickelte Spule ist eine einfache zylindrische Spule mit zwei oder mehr übereinanderliegenden Wicklungslagen. Wäre eine mehrlagige Spule so gewickelt, dass die erste Lage über die gesamte Wicklungslänge verläuft und die zweite Lage über dem Ende der ersten beginnt und wie rechts in Abb. 1 wieder zurückgeführt wird, läge die erste Windung der ersten Lage direkt unter der letzten Windung der zweiten Lage. Der größte Spannungsunterschied zwischen zwei Windungen einer solchen Spule besteht zwischen der ersten und der letzten. Daher hätte das Zusammentreffen der ersten und letzten Windungen in einer Wicklung wie der rechts in Abb. 1 dargestellten einen erheblichen Kapazitätseffekt, da dieser stark von der Spannungsdifferenz zwischen zwei Metallteilen abhängt.

Bankwicklung einer zweilagigen Spule.
Um diese übermäßig verteilte Kapazität zu vermeiden, wird die Reihenwicklung verwendet, wie in Abb. 1 links dargestellt. Dabei werden die ersten beiden Windungen der ersten Lage wie üblich gewickelt, die dritte Windung jedoch über die ersten beiden gewickelt und bildet die erste Windung der zweiten Lage. Die vierte Windung wird dann neben den ersten beiden direkt auf die Wicklungsform gewickelt, und die fünfte wird entsprechend den in der Zeichnung angegebenen Nummern über die zweite und vierte gelegt.

Eine Bankwicklung kann verwendet werden, wenn die Länge einer einlagigen Spule für die gewünschte Induktivität zu groß wäre.

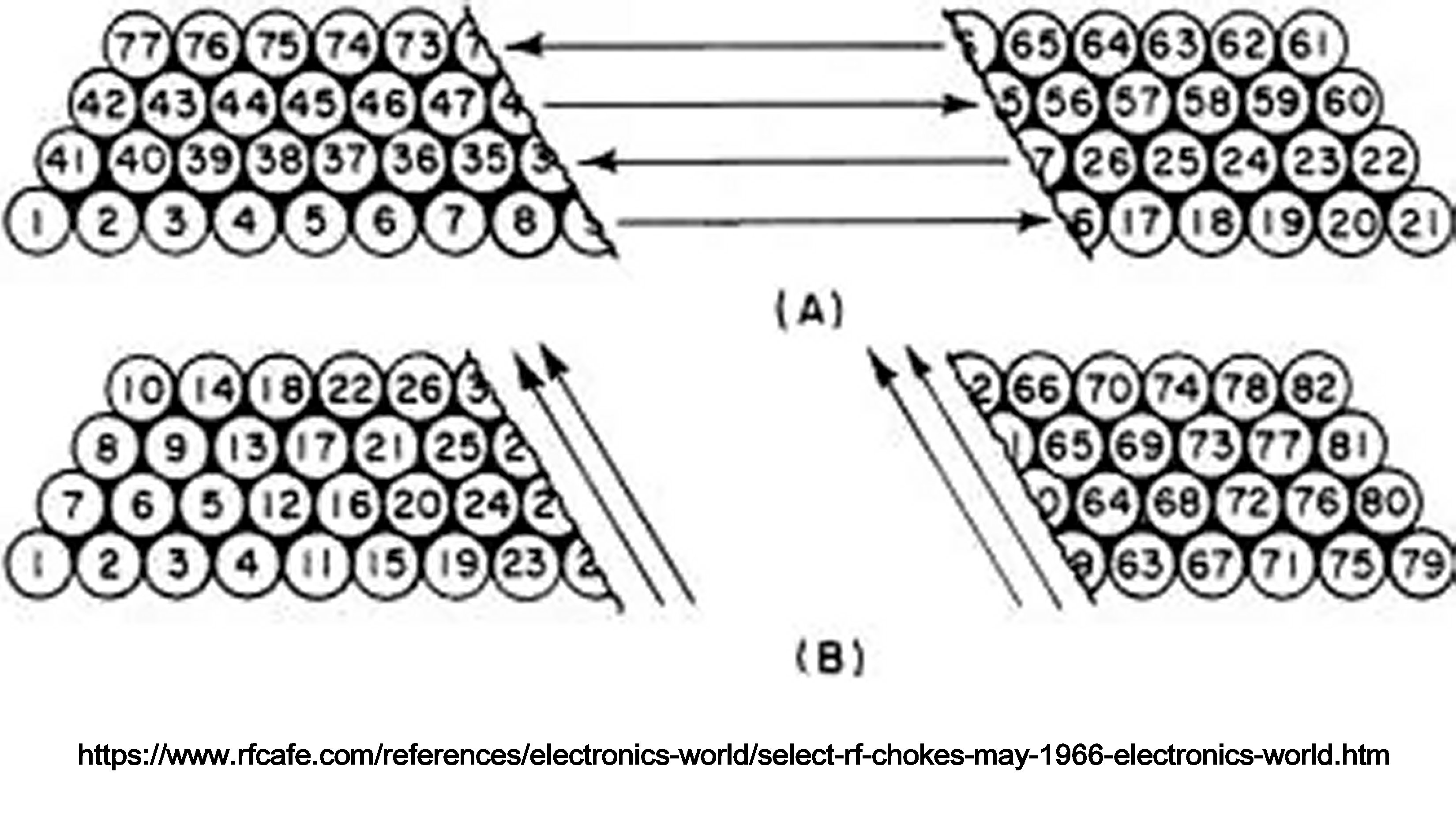

Eine dreilagige Bankwicklung wird wie in Abb. 2 dargestellt aufgebaut. Die ersten fünf Windungen werden wie bei einer zweilagigen Spule angeordnet (Abb. 2 – einfache Schichtwicklung). Die sechste Windung liegt über der dritten und bei der dreilagigen Spule über der fünften. Anschließend wird die Wicklung fortgesetzt, indem die folgenden drei Windungen entlang der bereits plazierten Windungen nach oben gelegt werden.

Die Bankwicklung ist aufgrund der übermäßigen Verluste nicht für den Einsatz in Schwingkreisen für Rundfunkfrequenzen geeignet. Es stimmt, dass die Bankwicklung eine Spule mit geringerer verteilter Kapazität erzeugt als eine einfache Mehrschichtwicklung, aber die Kapazität ist im Vergleich zu einer einschichtigen Spule mit gleicher Induktivität immer noch sehr groß. Bei einer zweischichtigen Bankwicklung mit der gleichen Drahtmenge wie bei einer einschichtigen Spule führen die verteilte Kapazität und der Skin-Effekt dazu, dass die Bankwicklung einen etwa zehnmal höheren effektiven Widerstand aufweist als die einschichtige Wicklung.

.
