Bilder des "Six Tube- Second Harmonic- Superheterodyn"

Brian K. und Norman vom Antiqueradio- Forum gestatte mir die Veröffentlichung der Bilder seiner zwei Geräte- Versionen, wofür ich mich herzlich bedanke.

Interessant: Es ist eindeutig zu sehen, daß die ZF drei Spulensätze mit je drei genau gleichen Wickeln benutzt.
Nur der MW- HF- Übertrager ist weder in den Zeitschriftenartikeln noch auf den Fotos zu sehen, er sitzt unter der Röhrenplatine.

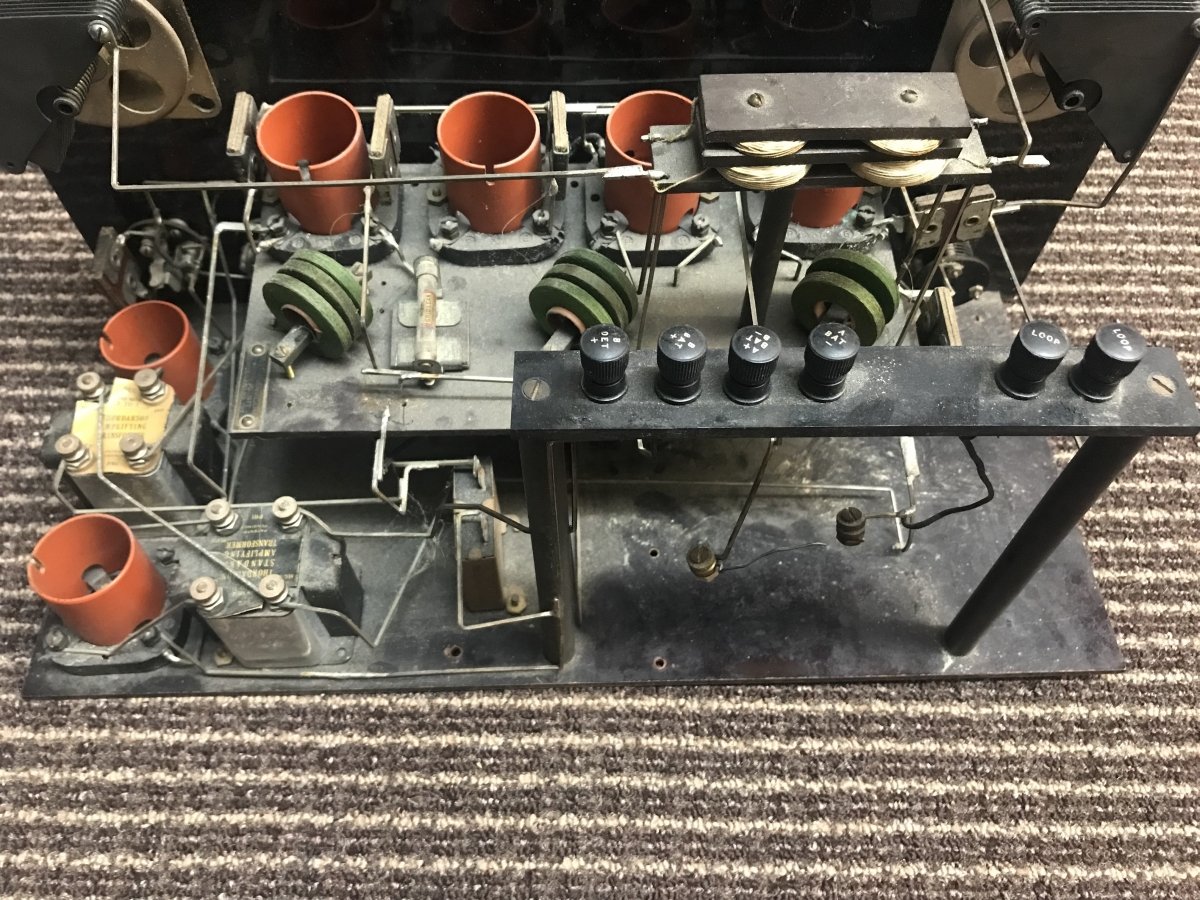

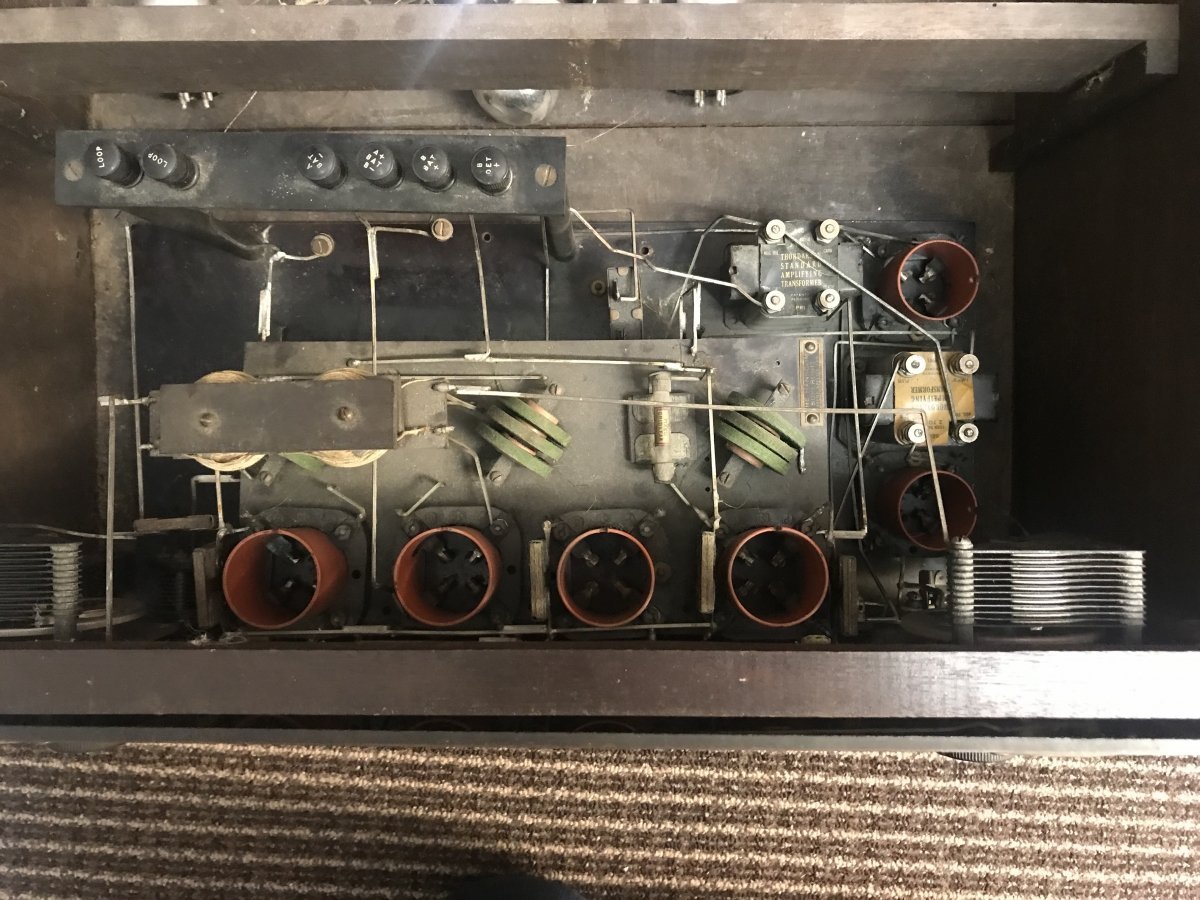

Erste Version eines Hanscom- Receivers, Bilder mit freundlicher Genehmigung von Brian K,

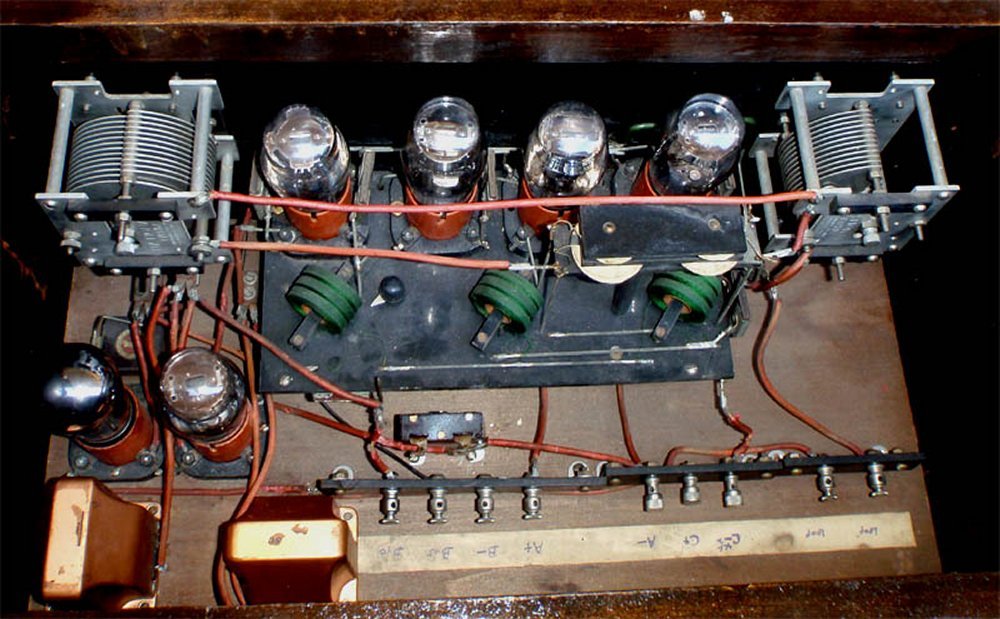

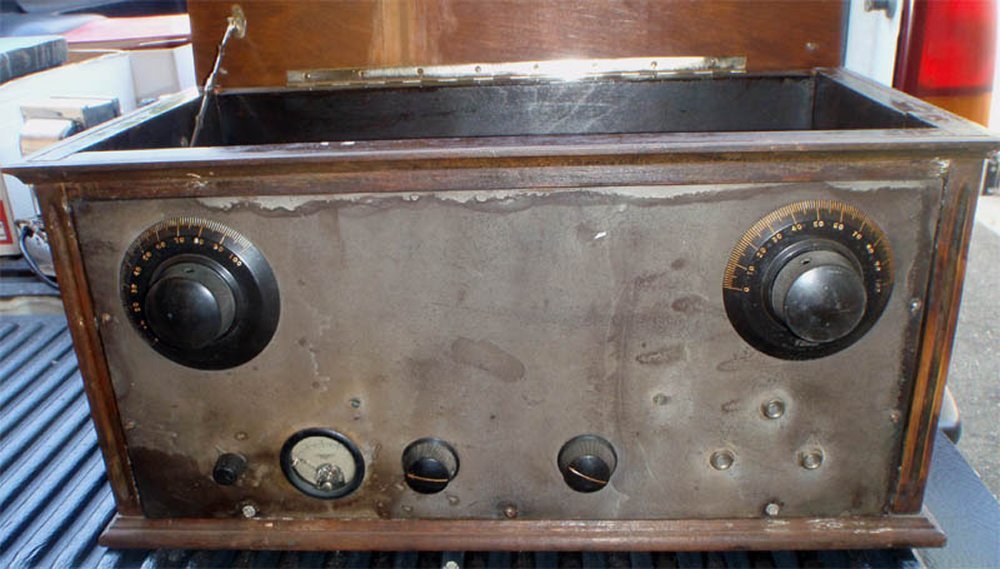

Andere Version eines Hanscom- Receivers, folgende Bilder mit freudl. Genehmigung von Norman

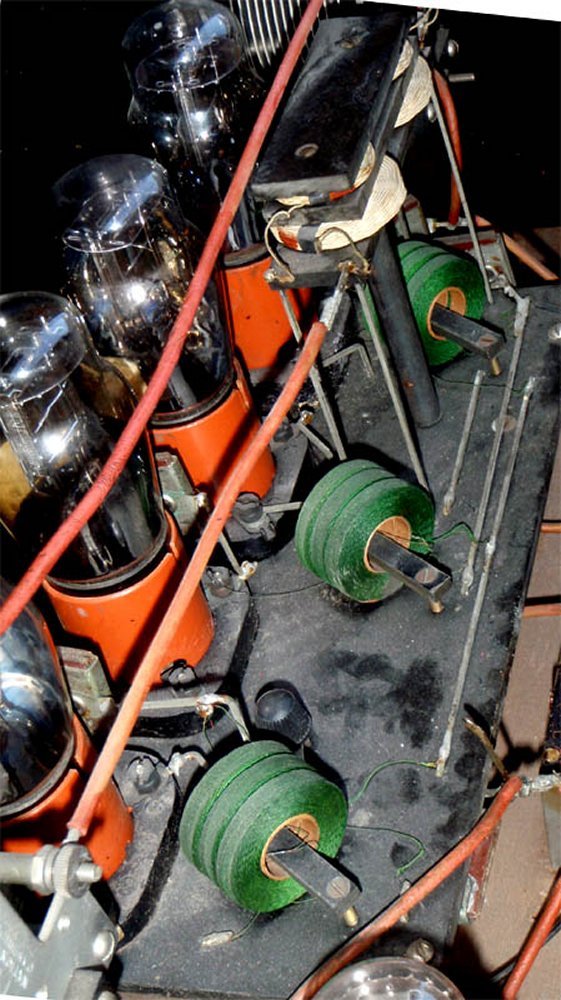

Die ZF verwendet 3 Spulensätze mit je 3 gleichen Kreuzwickelspulen.
