Hier möchte ich eine Rahmen- Empfangsanlage vorstellen.
Es handelt sich un eine "Telefunken"- Anlage von 1919.

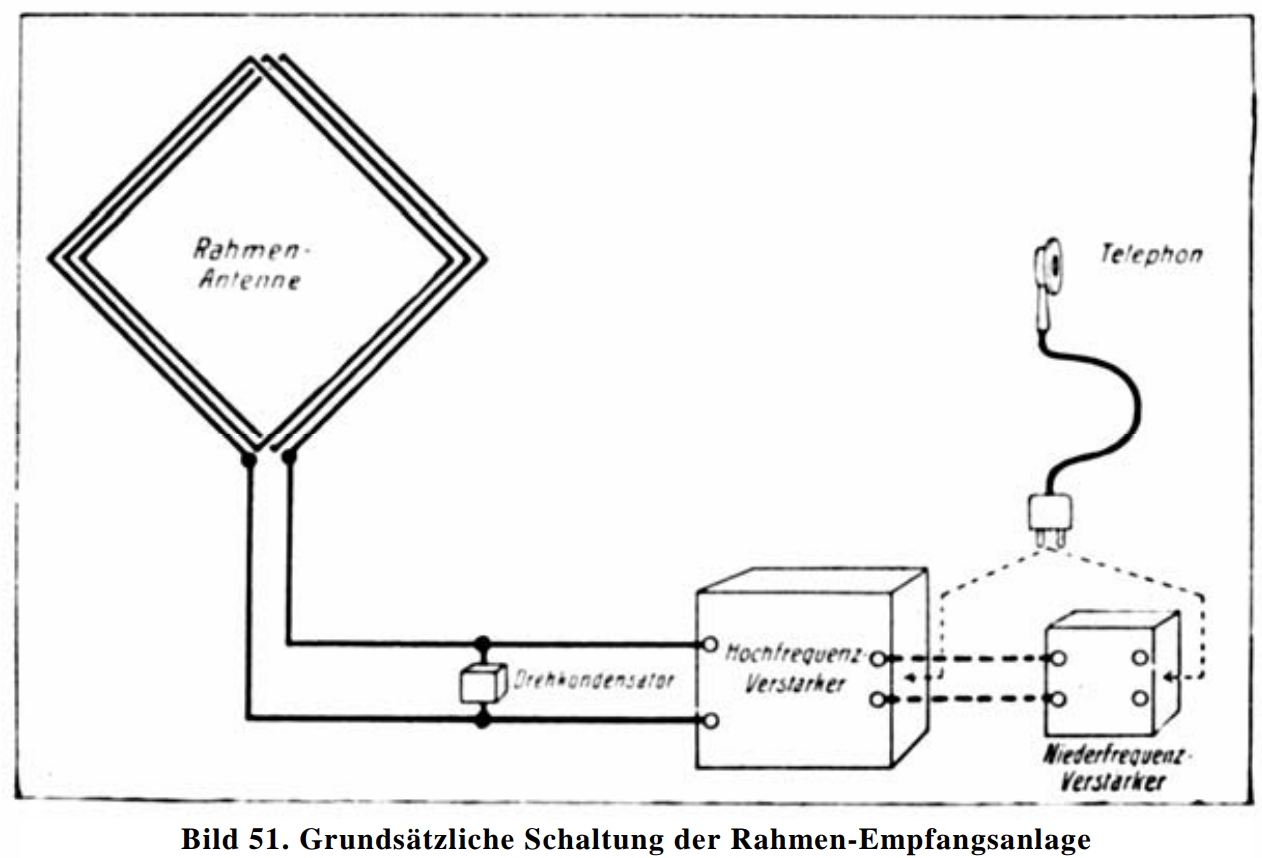

Die einzelnen Komponenten sind auch in den Vor- Seiten bereits zu finden: Rahmenantenne, Einzel- Drehkondensator, Hochfrequenzverstärker mit Audion, Niederfrequenzverstärker.

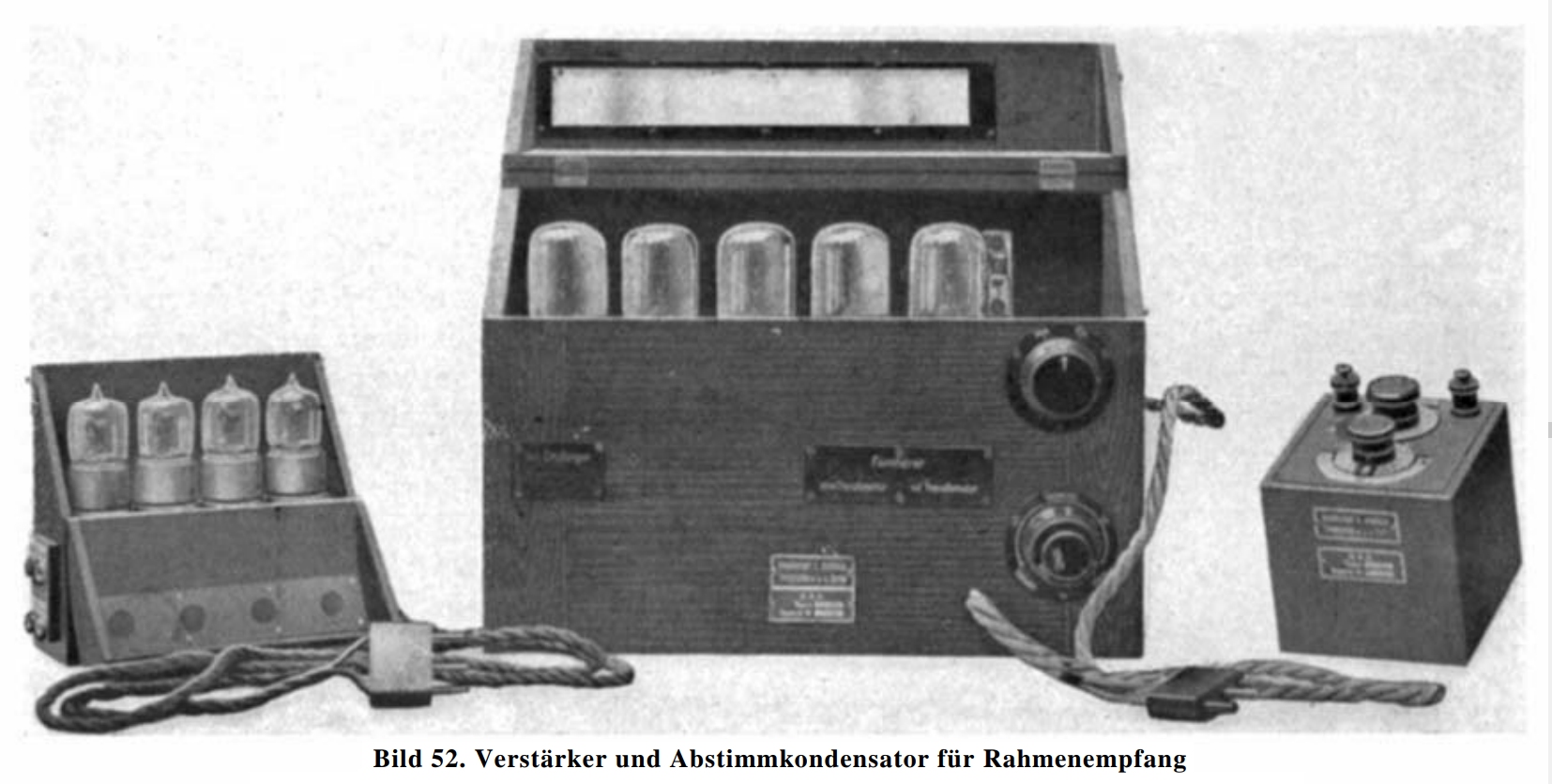

Diese Anlage besteht aus den Komponenten

• Rahmenantenne (nicht gezeigt),
• einem Drekondensator CV101/2(3 oder CV201/2/3 oder dem Abstimmkreis (L/C) TEN813
• dem Hochfrequenz- Fünfröhren- Verstärker EV205c, der auch das Audion enthält, sowie
• dem NF- Vierröhren- Verstärker EV136a.

  Dazu, nicht gezeigt, und auch wahlweise:
• Überlagerer für tonlose Telegraphie,
• Kopfhörer,
• Heiz- und Anodenbatterie,
• Ladegerätschaften.
• Morseschreiber

Je nach verwendeten Teilen vor dem HF- Verstärker/ Audion war der Empfang von 2000 m = 150 Khz bis 100 m = 3 MHz, also von Langwelle über Mittelwelle bis knapp unterhalb des 80m- Kurzwellen- Bandes, möglich. Das ist schon beachtlich.

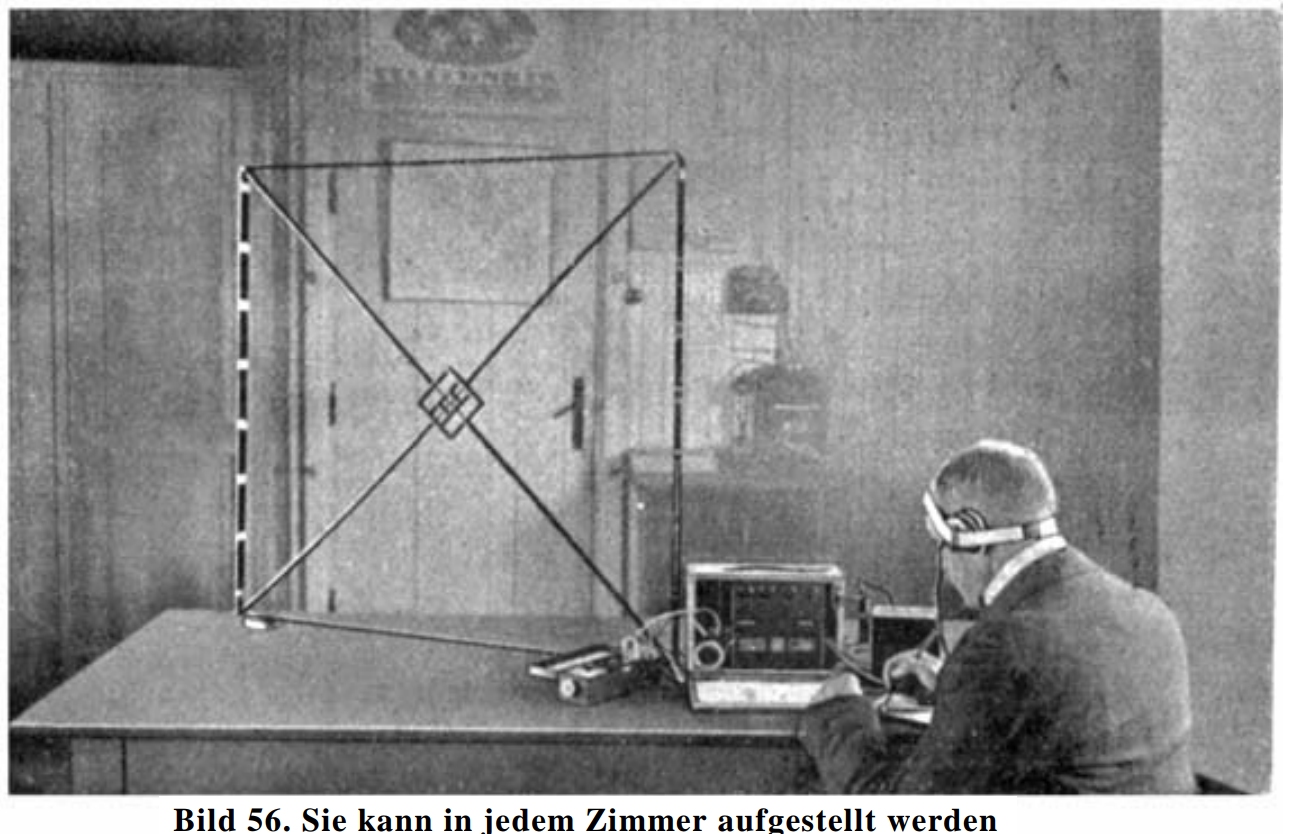

Dazu muß man nun unbedingt darauf hinweisen, daß die gezeigten Bilder eine Anwendung im Privat- bzw. Freizeitbereich vermuten lassen.
Dem war nicht so- die Bilder stammen aus der Telefunken- Zeitung von 1919, da gab es in Deutschland definitiv noch keine Sprach-oder Musik- Übertragung, also keinen Informations- oder Unterhaltungs- Rundfunk !
Amateurfunk ist unwahrscheinlich, dazu würde ja noch ein Sender nötig sein.
In anderen Ländern gab es Sprach-/ Musikübertragungen, vielleicht auch regelmäßigen Rundfunk, sowie auch Amateurfunk, schon sehr früh, und möglicherweise stammen die Bilder nicht aus Deutschland.

.
