Rekonstruktion und Bau
(Fotos unten)

Anprobe Gehäuse und Schränkchen

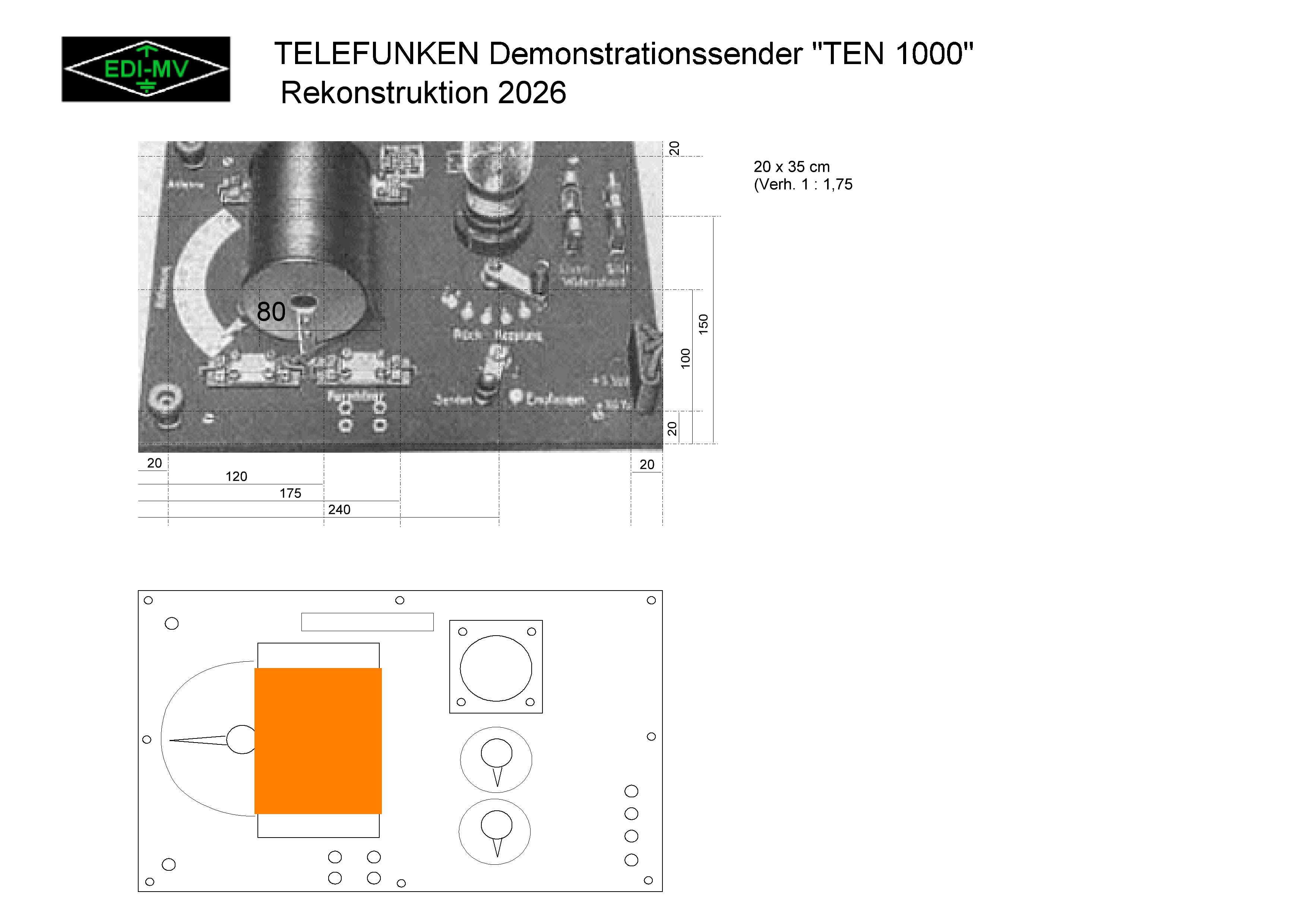

Wie ich es auch sonst tue, habe ich aus dem Foto und dem Katalog- Text die Abmessungen und Positionen von Bedienelementen ermittelt, und eine Frontansicht entworfen.

Sklavischer Nachbau mit 100,00%iger Übereinstimmung in allen Details ist meines Erachtens nicht nötig, ich will ja keine Fälschung herstellen.

Elektrisch wird es aber 100%ig authentischer Nachbau sein, es wird eine Trioden- Rückkopplungsschaltung zur Anwendung kommen, wie sie damals verwendet wurde.
Ich erlaube mir auch kleine Änderungen- etwa eine steckbare Spule (Allerdings könnte die Spule des Originalgerätes bereits steckbar gewesen sein, das ist aus dem Foto nicht erkennbar), durch Aufstecken einer anderen Spule kann ich dann einen anderen Wellenbereich zu erreichen, so ist der "TEN 1000" für alle Geräte seiner Zeit nutzbar..

Weil es mir so besser gefällt, wird der "TEN 1000" nicht mit einem Stativ, sondern, mit einem kleinen Holzgehäuse aufgehübscht, in einem kleinen Telefonschränkchen Dienst tun.

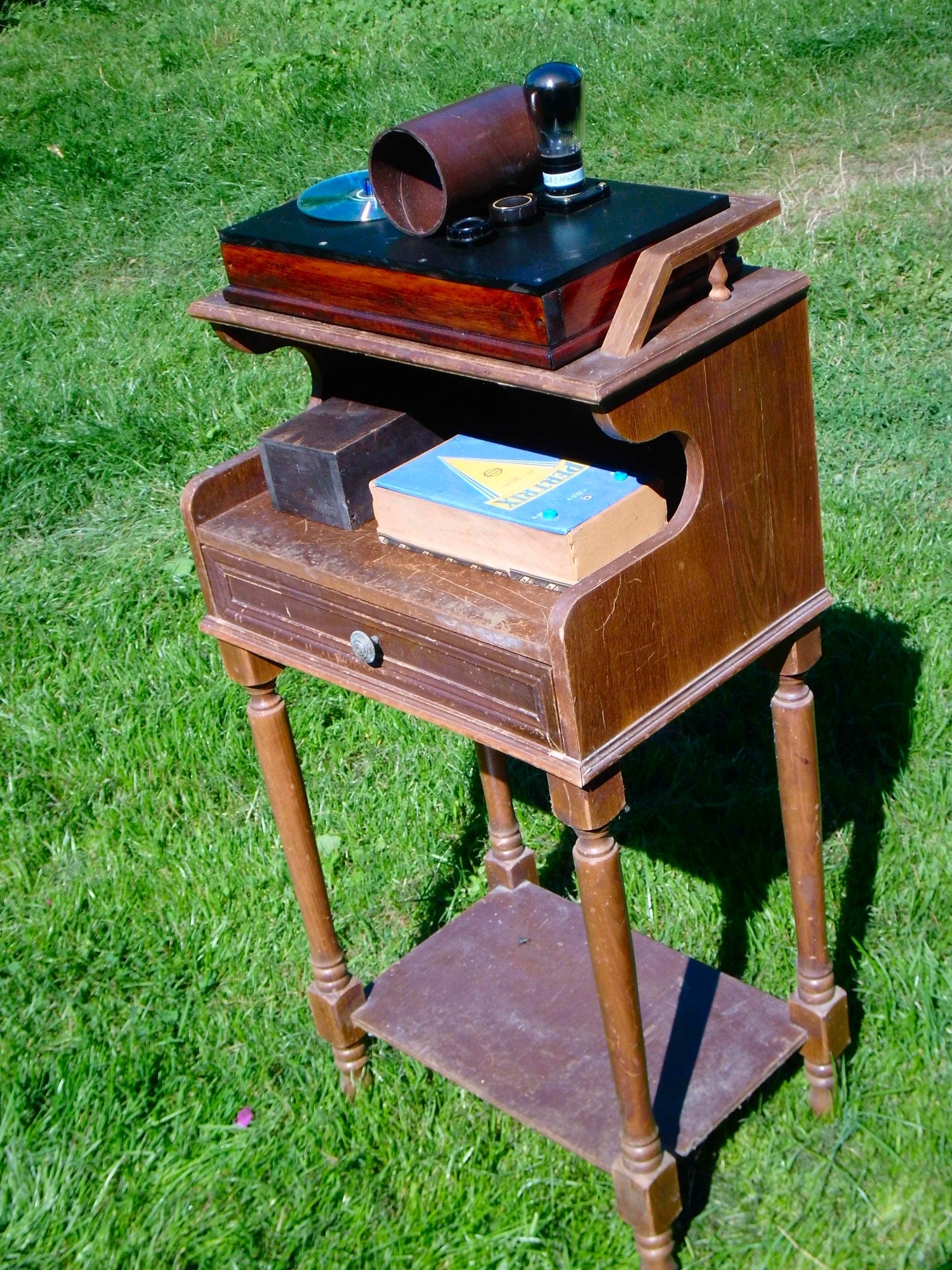

Anprobe Gehäuse und Schränkchen

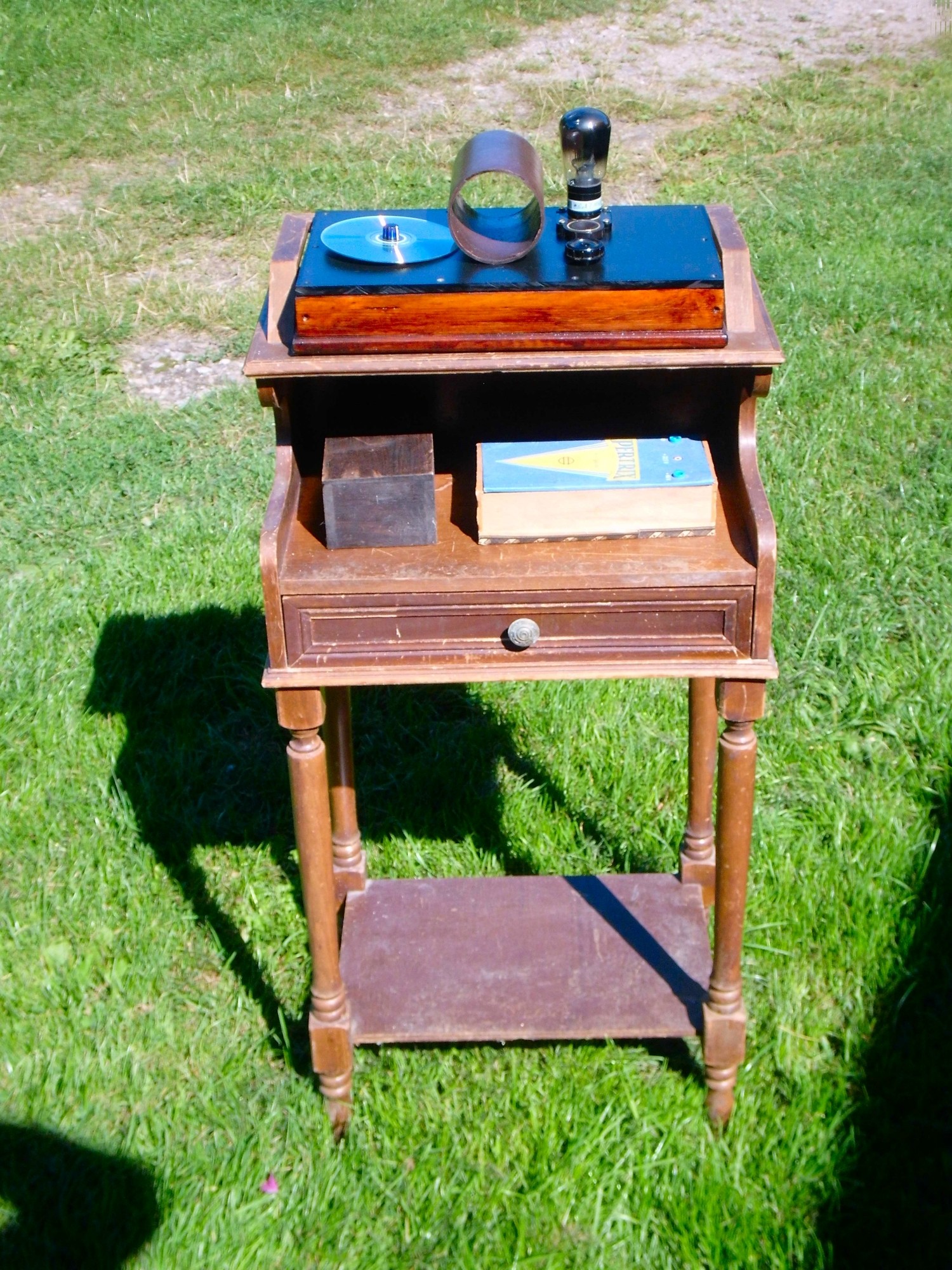

Frontansicht


Seitenansicht
