Großes Problem- Falsche Abmessungs- Angaben

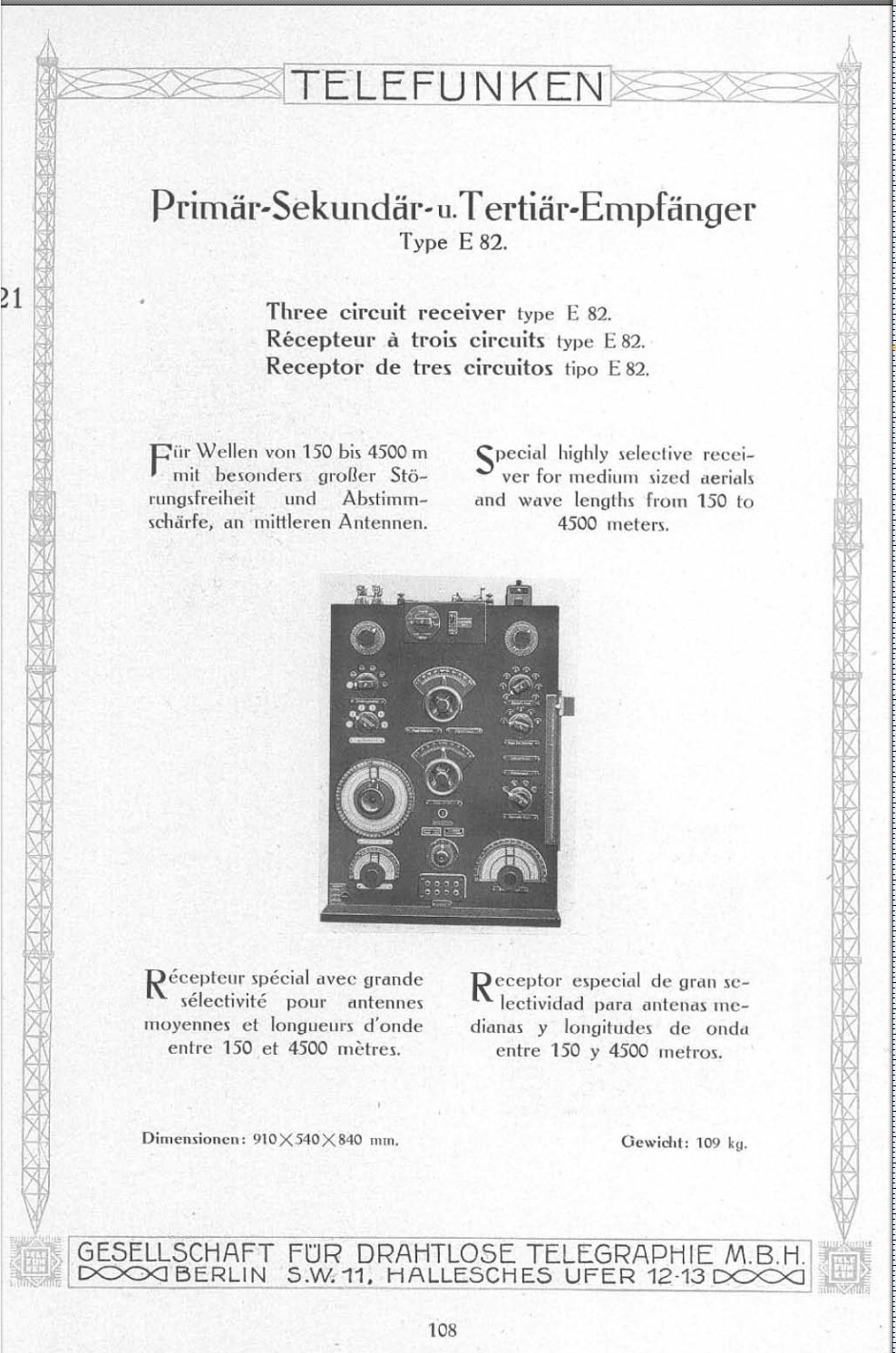

Es ergab sich bei Sichtung der Fotos aus den wenigen Quellen, daß die Abmessungs- Angaben im "Telefunken- Katalog", die auch Radiomuseum-org übernahm, mit dem dazugehörigen Foto nicht übereinstimmen !

Wenn man die Fotos der im "Telefunken- Katalog"abgebildeten Geräte scannt, vergrößert und die Abmessungen nimmt, ins Verhältnis zu den Angaben setzt, stimmt gar nichts- wenn die Breite stimmt, ist das Gerät in der Höhe weit unter dem angegebenen Maß.
Skaliert man nach der Höhe, ist das Gerät viel breiter !

Ich habe dann die Bauteile, die auf Fotos auf der Gehäuseoberseite plaziert sind, bei der Höhenangabe berücksichtigt, möglicherweise könnten die in die Angaben eingeflossen sein.

Außerdem ist das Gerät offensichtlich eine andere Version, es enthält auf der Frontplatte eine Sub- Platte mit Bedienelementen in der Mitte unten, auf dem Foto der Katalogseite ist dies nicht so.

Ich habe doch starke Zweifel gehabt, und die Fotos, die durch den Betrachtungswinkel perspektivisch verzerrt sind, analysiert, die Fotos nachgezeichnet, gedreht, berechnet, den Betrachtungs- Standpunkt versucht, nachzuvollziehen, u. v. m.

Nach der Analyse denke ich, das Gerät wurde korrekt angegeben.
Dazu habe ich aufwendige Berechnungen des Winkels und der dadurch sichtbaren "Schein- Längen" anstellen müssen.

Ich habe dann die bekannten Maße der Katalog- Version als Grundlage genommen, und die Rekonstruktion des Gerätes danach ausgerichtet, sie stimmt auch mit dem Leitstellen- Foto überein.
