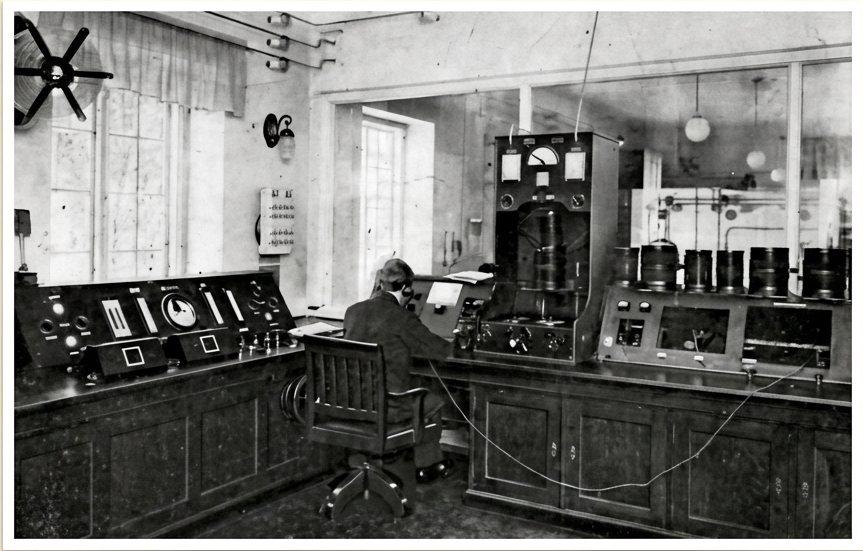

Links vom Telegraphensitz befindet sich das Sendeschaltpult, auf welchem alle zur Bedienung des Senders notwendigen Instrumente, Schalter und Signaleinrichtungen sichtbar angeordnet sind.
Rechts davon finden wir sämtliche Apparate der Empfangsanlage, die meisten davon in einem ähnlichen Schaltpultaufbau vereinigt. Sie sind so angeordnet, daß die Handgriffe zur Bedienung der Apparate in erreichbarer Nähe des Telegraphisten liegen.
Die Bedienung des Senders, wie auch des Empfängers kann also vom drehbaren Telegraphistensitz aus bequem erfolgen.

Den Hauptbestandteil der Empfangsanlage bildet der Großstationsempfänger, ein nach den neuesten Erfahrungen der Empfängertechnik gebauter Apparat. Seine besonderen Vorzüge sind:
1. Restlose Ausnutzung der ankommenden Empfangsenergie durch
    spezialgewickelte Spulen mit eigens dazu eingebauter Dämpfungsreduktion;
2. räumliche Trennung der Primär- und Sekundärapparate, wodurch eine absolute
    Entkopplung aller unerwünschten Leitungsinduktionen erreicht wird;
3. Vollkommene Betriebssicherheit und einfache Bedienung.
    Als Wellenanzeiger dient die Telefunken-Audionröhre, deren Lautstärke durch
    einen zuschaltbaren 5 Röhren-Hochfrequenzverstärker sowie durch die
    Anschaltung eines Vierröhren-Niederfrequenzverstärkers nach Bedarf erhöht
    werden kann. Diese Art der äußersten Verstärkung kommt nur für den
    Aufnahmebetrieb in Frage.

In gewöhnlichen Fällen wird mit Audion und Niederfrequenz- Verstärker abgehört. Gleichzeitig ist noch eine Detektorapparatur vorhanden, die durch einen Umschalter wahlweise einen Karborunddetektor und einen Schleifdetektor* einzuschalten gestattet.

Für den Empfang ungedämpfter Wellen ist noch ein Ueberlagerungsempfänger eingebaut, mit dessen Hilfe nicht nur die ankommende Empfangsenergie wesentlich ver
stärkt, sondern auch die Tonhöhe der ungedämpften Morsezeichen nach Belieben eingestellt werden kann.

Als Stromquelle zum Speisen sämtlicher Telefunken-Kathodenröhren dienen Spezialakkumulatoren, die unterhalb der Empfangsapparate leicht auswechselbar angeordnet sind.
Das Laden dieser Batterien geschieht in einem besonders dazu geeigneten kleinen Laderaum.
* (Erklärung Schleifdetektor unten)

Dies ist ein Funk- Detektor vom Typ Telefunken-„Tikker“ (oder „Schleifer“) aus der Zeit um 1914, der zum Empfang von ungedämpften Wellen (CW-Signalen) dient. Seine Funktionsweise beruht auf der Rotation einer Messingscheibe mittels eines Uhrwerksmechanismus, wobei während der Drehung der Scheibe ein Golddraht über deren Oberfläche schleift. Das verwendete Uhrwerk ähnelt jenem, das auch im magnetischen Detektor von Marconi zum Einsatz kam. Wird in diesem Fall ein CW-Signal empfangen, ist über die Kopfhörer ein „schleifendes“ Geräusch zu vernehmen. Aus diesem Grund wurde das Gerät gelegentlich als „Grinder“ (Schleifer) bezeichnet, anstatt als „Tikker“. Dennoch wird dieser Detektor der Geräteklasse der Funk-Tikker zugeordnet.

Im Telefunken-Katalog von 1919 werden diese Einheiten – in der englischen Originalübersetzung – als „Clockwork Sliders“ (Uhrwerk-Schleifer) bezeichnet.

Die Schleifer wurden eingeführt, um den Empfängern des Telefunken-Löschfunkensystems (Löschfunken-Stationen) den Empfang ungedämpfter Wellen zu ermöglichen; dabei traten sie an die Stelle des zuvor verwendeten Kristalldetektors. Dies wurde notwendig, nachdem die Poulsen-Lichtbogenstationen um das Jahr 1908 herum von den Streitkräften in Deutschland und Österreich übernommen worden waren.

Die Verwendung von Schleifern und Tikkern wurde eingestellt, nachdem während des Ersten Weltkriegs zuverlässige Überlagerungsoszillatoren (Heterodyn-Oszillatoren) auf Basis von Elektronenröhren verfügbar wurden.
