Fein- Tuning Primärkreis - Seite 1

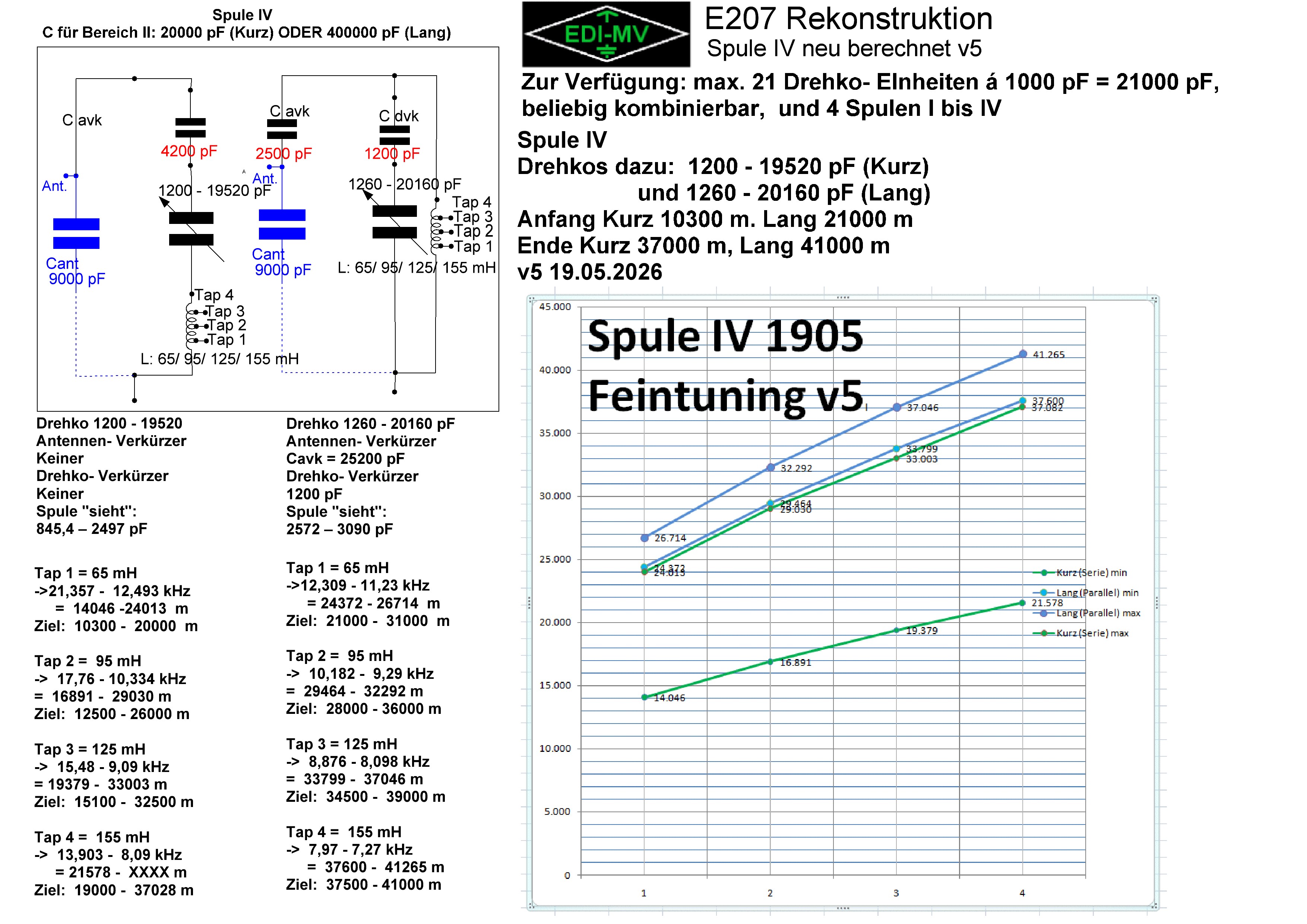

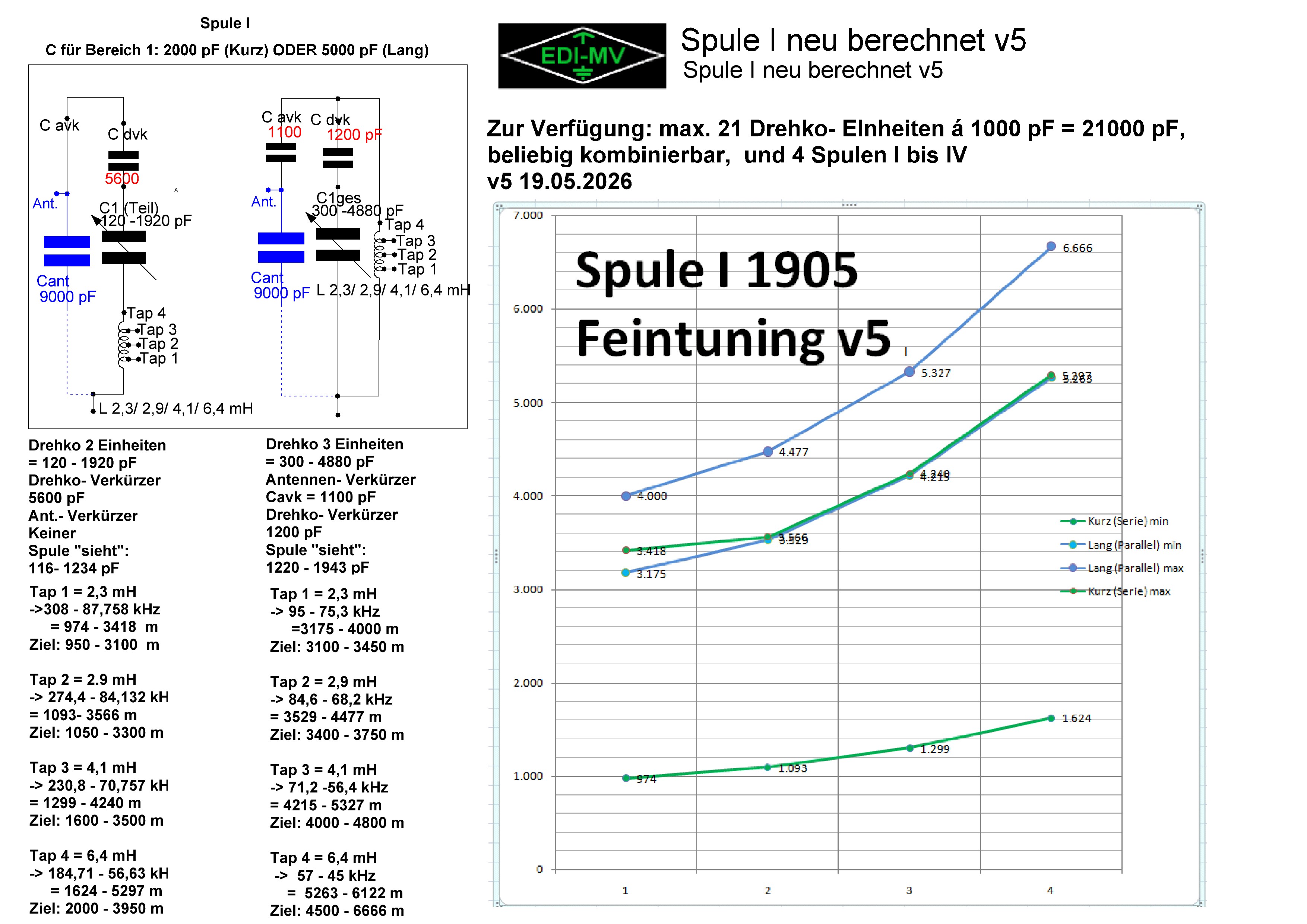

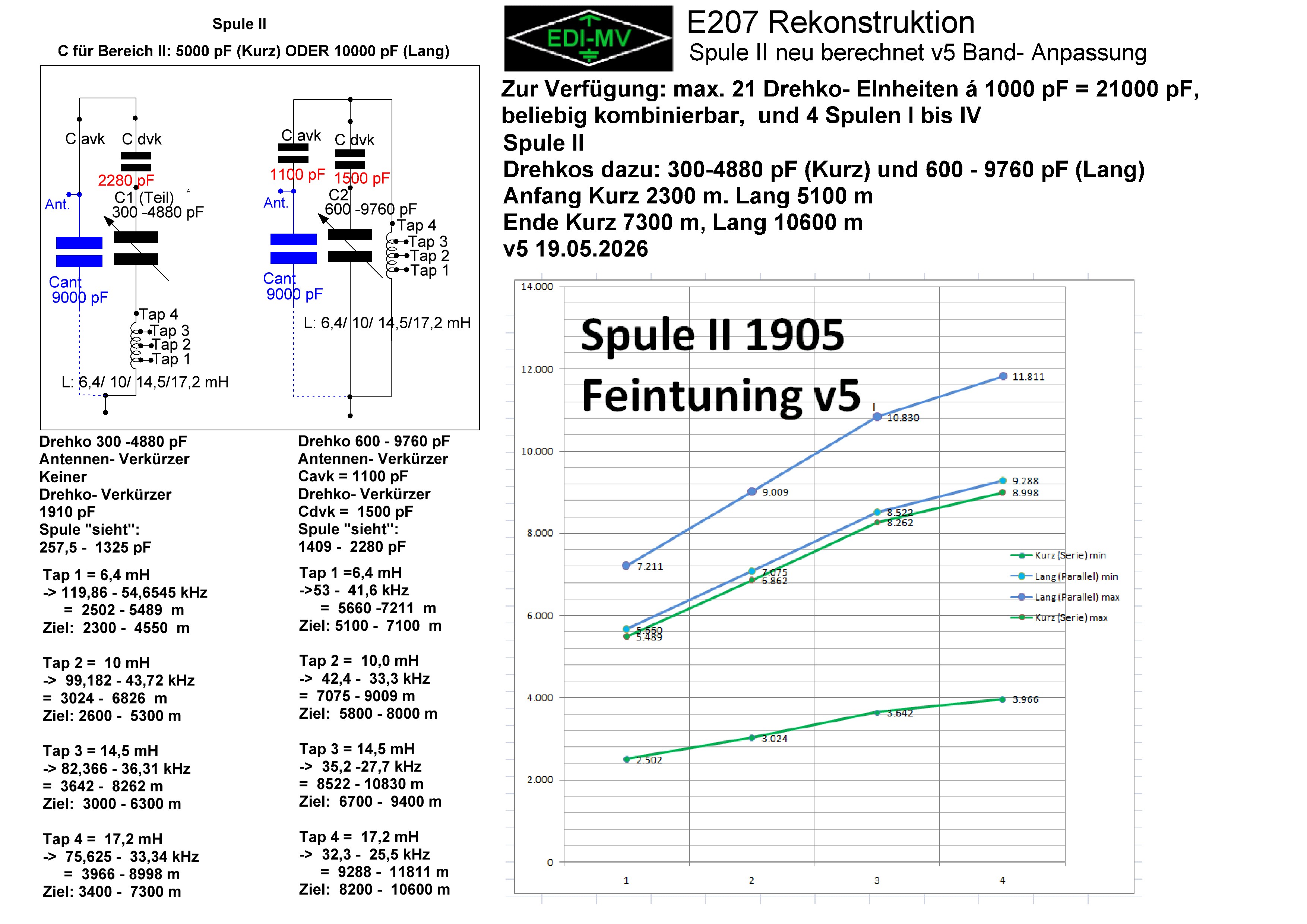

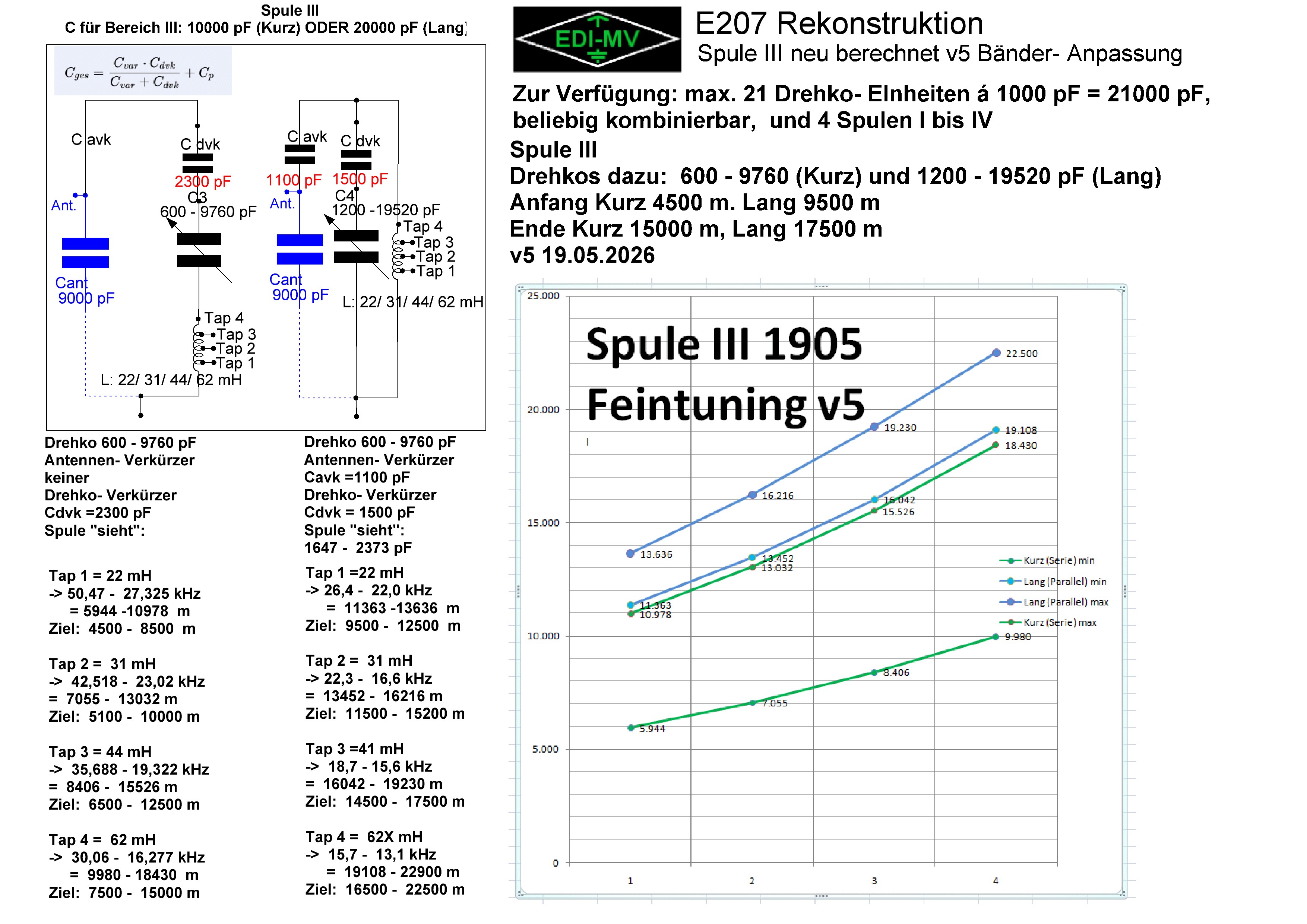

Im Laufe der Berechnungen erwies sich, daß die Gestaltung der Bereiche aufwendig war, aber sich durch geringe Änderungen der Zusatzkapazitäten eine schrittweise Annäherung an die Original- Tabelle erreichen läßt.

So habe ich die Annäherung weitergeführt, eine zeitaufwendige Prozedur- für JEDE Änderung mußten die 16 Bereiche für "Kurz" und/ oder 16 Bereiche für "Lang", bei Änderung der Induktivität beide Modi, komplett durchgerechnet werden.

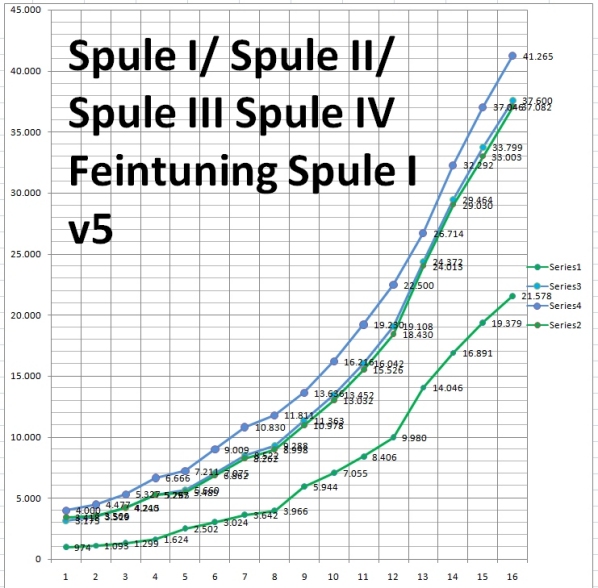

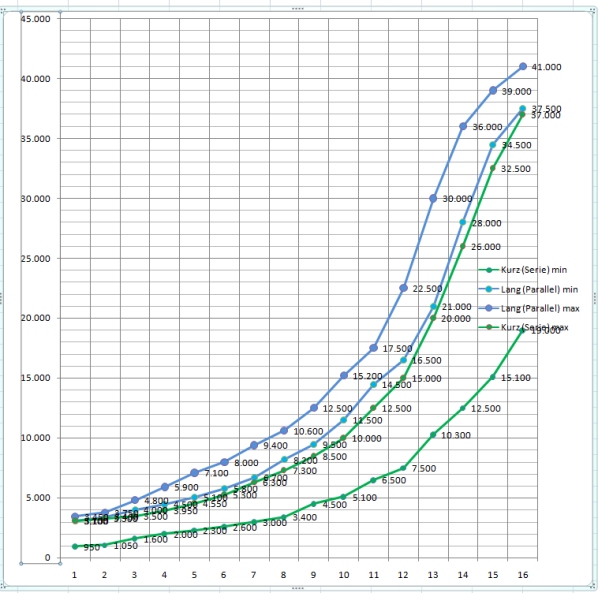

Wellenlängen- Grafik nach Originaltabelle und meiner Rekonstruktion

Mit dem Feintuning erreiche ich bereits eine sehr hohe Genauigkeit der Annäherung, die als Grafik dargestellten, parallelen und gleichförmigen  Abstimmkurven lassen erahnen, welch enormen Aufwand man um 1918 getrieben hat.
Die Kurven der Rekonstruktion sind sogar dichter aneinander, als im Original !
Ich vermute, daß es eigentlich beabsichtigt war, daß es beabsichtigt war, einen nahtlosen Übergang zu schaffen !

Das werde ich versuchen- siehe nächste Seite.

.
