Feinst- Tuning Primärkreis - Seite 1
Die Berechnungen des Fein- Tunings ergaben, daß es möglich ist, an die Grafik aus der Original-Tabelle heranzukommen.
Noch etwas grob- also habe ich da weitergemacht.
Die Spulenberechnungen I, II und III in Version v5 bleiben unverändert.

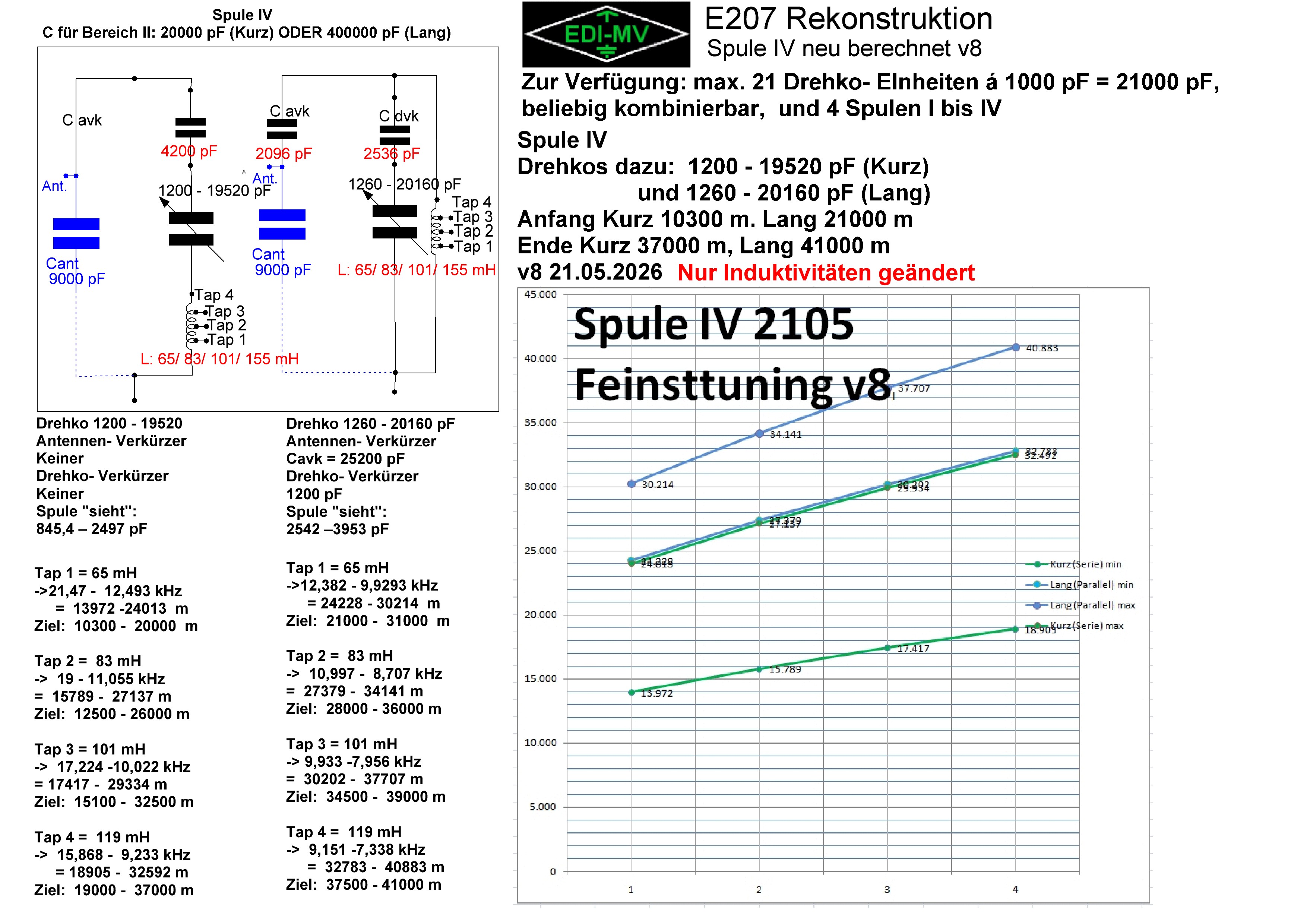

Ich habe Spule IV verändert, und zwar nur die Induktivitäts- Abstufungen.
Die Breiten der "Bänder" für "Kurz" und "Lang" sind schon recht gut, aber der Bereich der höchsten Wellenlänge = tiefste Frequenzen geht weit in den Niederfrequenz- Bereich, das ist unnötig.
Die Höchstgrenze plus eine andere Abstufung der Induktivitäten/ Teil Induktivitäten könnte Abhilfe bringen, denn eine Änderung dieser ändert nur die äußere Form der Kurven, beeinflußt aber die Breite der "Bänder" und die "Übergabe- Punkte" "Kurz"/ "Lang" nicht.
Und tatsächlich reichte eine kleine Korrektur der Induktivitätswerte aus.
Vergleich

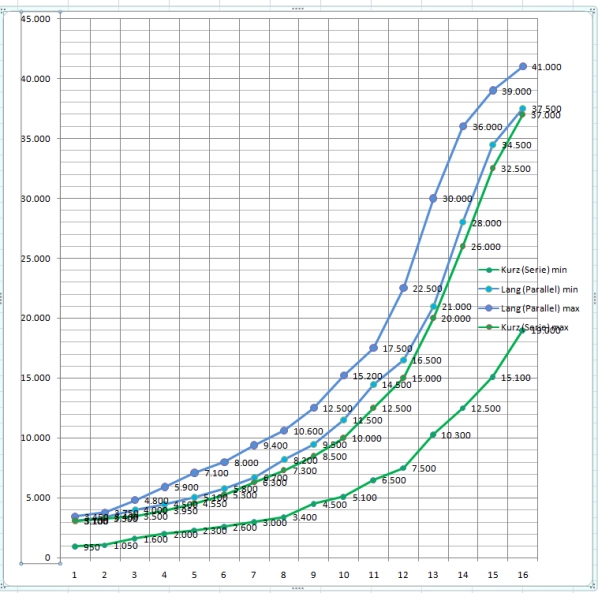

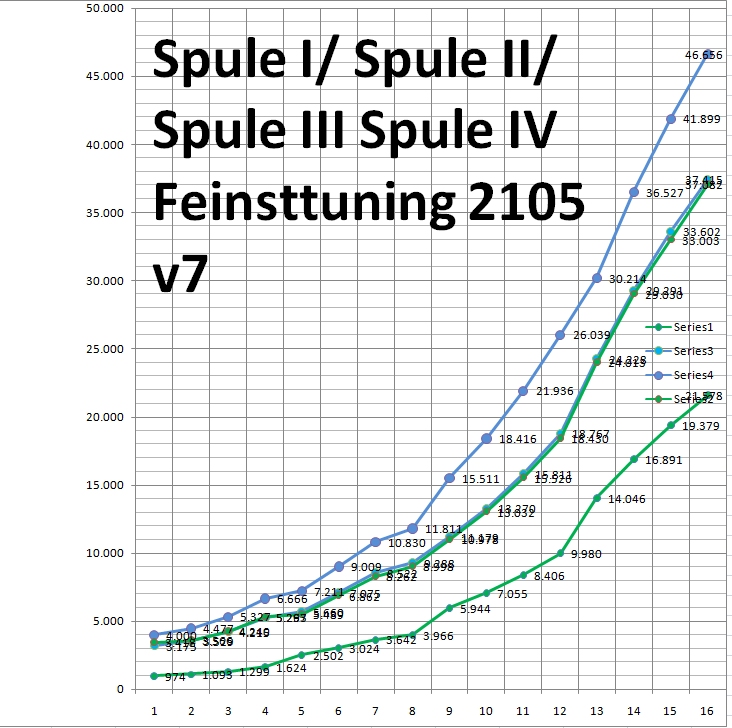

Grafik nach Originaltabelle, und Edi- Rekonstruktion v7. Die obere Grenze ist rechts höher.

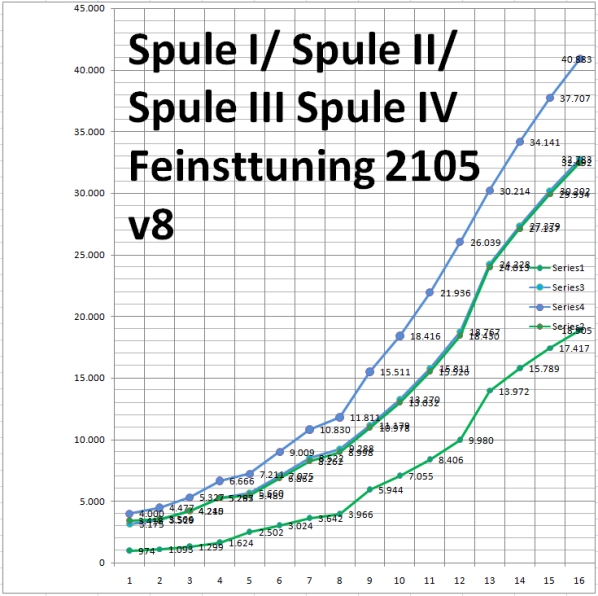

Grafik nach Originaltabelle, und Edi- Rekonstruktion v8. Die obere Grenze ist nun für beide Grafiken gleich.
Im VLF- Bereich Taps 15 und 16 ist nun das "Lang"- Band breiter, der Übergabepunkt "Lang"/ "Kurz" etwas nach "unten", also zu höheren Frequenzen, verschoben.
Ich denke, das ist bei den tiefsten Frequenzen um 7- 9 kHz (!) kein Problem, diese Bereiche sind keine wirklichen Empfangsbereiche, sie entstehen ohnehin nur durch die gewaltigen Antennen - Kapazitäten der Großstationen, und sind ohnehin bereits außerhalb des von Telefunken garantierten Empfangsbereichs !
Die "Sättigung" ist in den letzten beiden Bereichen vorhanden, aber nicht sehr ausgeprägt.
Die schön "weiche" Kurvenführung ist auch noch nicht so schön wie im Original.
Allerdings betreffen diese Abweichungen nur wenige Prozent der Bereiche.
Die Grafik sieht meines Erachtens schon sehr gut aus.
Ich werde versuchen, das noch zu "perfekt" zu führen.
Die Idee dazu ist wieder eine Feinstabstimmung der Induktivitäts- Abstufungen.
Die Kapazitätswerte werde ich nicht ändern- jede Änderung betrifft immer alle Bereichsgrenzen aller Abstufungen innerhalb eines Spulenbereichs, und das Zusammenführen der Abstufungen nach einer Änderung erfordert wieder langwieriges Herantasten an die Idealwerte, die einfache Neu- Bemessung der Induktivitäts- Abstufungen verändert die äußere Form der beiden Bänder immer gemeinsam, die Bänder bleiben gleich breit, so kann ich -hoffentlich- die "weiche" S- förmige Kurvenform modellieren.
Das ist vielleicht eher eine Schönheitsfrage, aber wenn ich dabei bin, kann ich es auch richtig machen.
.
