Grundmessungen
Erst maI einige Grundmessungen, um Anhaltswerte zu bekommen.
- Einstellung der Betriebsspannungen.
- Messung vorhandener Ausgangsgrößen. Wichtig der Anodengleichstrom
ohne Senderempfang.
- Einstellen des Empfangs eines Senders mit Feldstärke wie ein Fernsender,
nicht zu gering, aber auch kein "Reinknallen".
- Notieren der Generatorspannungen, Berechnung der 20dB- gedämpften
Antennenspannung am Gerät.
- Messung der Ausgangsgrößen. Wichtig der Anodengleichstrom MIT
Senderempfang.
- Der Oszi wird so eingestellt, daß eine gute Beobachtung gewährleistet ist.
- Die Grundwerte werden mit mehreren Gitterwiderständen
durchgeführt (für diese galt damals eine Vorgabe von... bis...), sowie auch
mehreren Röhren, um vergleichen zu können: Gasgefüllte Triode,
Vakuumtriode
Voraussetzungen

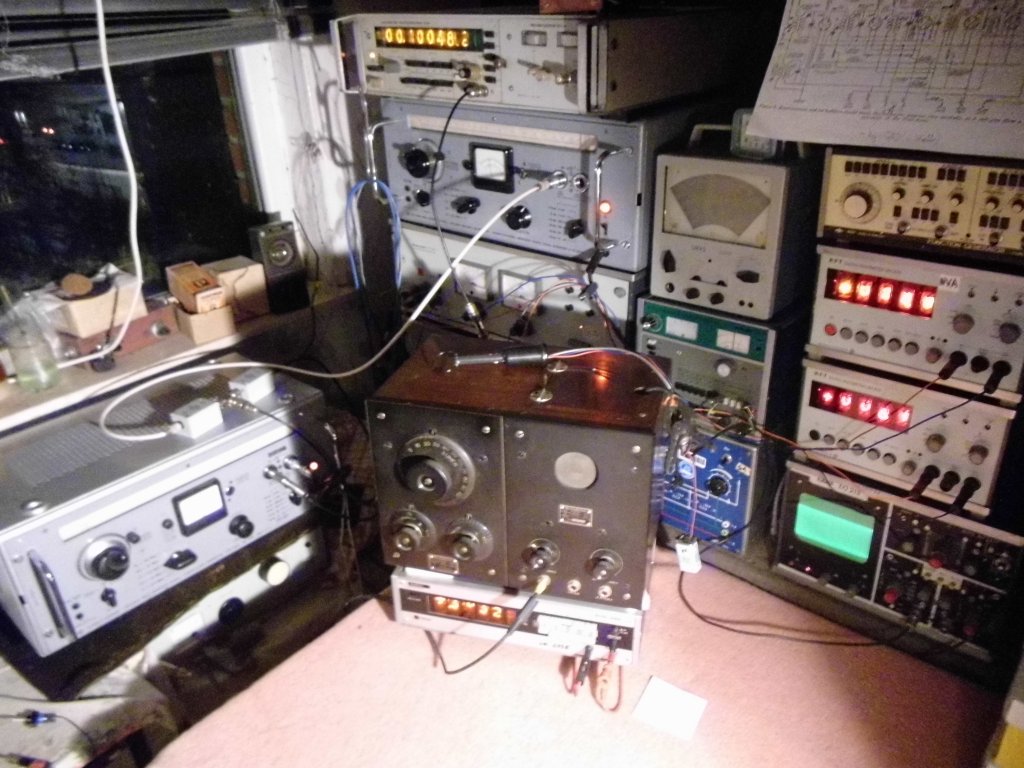

Gerät für Messungen:
Westinghouse "RC" 1922, nur das Audion benutzt.
Anodenspannung 25,0 V
Heizspannung: 6V -> 5 V an der Röhre (über Rheostat).
Generator 1: 1000 kHz, 0,4 mV
Die NF- Ausgangsspannung habe ich nicht als Wert gemessen- sie ist direkt am Übertrager der Audionstufe zwar da, aber äußerst gering, die Hörbarkeit ist durch einen empfindlichen NF- Verstärker möglich, das "RC" hat ja 2 Folge- NF- Verstärkerstufen.
Diese Messungen erfolgen mit Rückkopplung im Schwingzustand, sehr kurz hinter dem Schwingeinsatzpunkt.
Eine Messung ganz ohne Rückkopplung ist nicht sinnvoll, damit wäre das Audion viel zu unempfindlich.
Die Messung kurz vor dem Schwingeinsatzpunkt liefert Werte, die nur etwa 10µV geringer sind, als im Schwingzustand und im "Schwebungsnull".
Eine Messung erfolgt ohne Signal, eine Messung mit Signal, genau im "Schwebungsnull", also exakt auf dem Träger.
1. Messreihe Gitterwiderstand ("Grid Leak"): 5 MOhm || 250 pF:
1. Messung:
Audionröhre RCA 00-A, die Originalröhre, die ich mit dem Gerät mitbekam, die Röhre hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,41 mA ohne Signal, 0,387 mA mit Signal.
2. Messung:
Audionröhre PD 200-A, unbenutzte Röhre aus alten Lagerbeständen, hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,134 mA ohne Signal, 0,137 mA mit Signal.
3. Messung:
Audionröhre RCA 01-A, eine der Originalröhren, die ich mit dem Gerät mitbekam, die Röhre hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,350 mA ohne Signal, 0,362 mA mit Signal.
Hier steigt der Anodenstrom !
4. Messung:
Edi- Nachbau- Röhre "Edi 00-A DE" mit der Batterieröhre 3B4, als Triode geschaltet.
Anodengleichstrom: 1,000 mA ohne Signal, 0,917 mA mit Signal.
2. Messreihe Gitterwiderstand ("Grid Leak"): unendlich, nur Gitterkondensator 200 pF
Gitterwiderstand ("Grid Leak"): unendlich also kein Gitterwiderstand.
Es entsteht dennoch eine eigene Gittervorspannung in der Röhre.
Erstaunlicherweise funktionierte das mit Gas- und Vakuumröhren !
5. Messung:
Audionröhre RCA 00-A, die Originalröhre, die ich mit dem Gerät mitbekam, die Röhre hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,207 mA ohne Signal, 0,197 mA mit Signal.
6. Messung:
Audionröhre PD 200-A, unbenutzte Röhre aus alten Lagerbeständen, hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,105 mA ohne Signal, 0,103 mA mit Signal.
7. Messung:
Audionröhre RCA 01-A, eine der Originalröhren, die ich mit dem Gerät mitbekam, die Röhre hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,270 mA ohne Signal, 0,250 mA mit Signal.
8. Messung:
Edi- Nachbau- Röhre "Edi 00-A DE" mit der Batterieröhre 3B4, als Triode geschaltet.
Anodengleichstrom: 0,754 mA ohne Signal, 0,720 mA mit Signal.
3. Messreihe Gitterwiderstand ("Grid Leak"):
2,2 MOhm || 250 pF
9. Messung:
Audionröhre RCA 00-A, die Originalröhre, die ich mit dem Gerät mitbekam, die Röhre hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,4909 mA ohne Signal, 0,479 mA mit Signal.
10. Messung:
Audionröhre PD 200-A, unbenutzte Röhre aus alten Lagerbeständen, hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,155 mA ohne Signal, 0,149 mA mit Signal.
11. Messung:
Audionröhre RCA 01-A, eine der Originalröhren, die ich mit dem Gerät mitbekam, die Röhre hat auf dem Prüfgerät Werte "besser als neu".
Anodengleichstrom: 0,463 mA ohne Signal, 0,475 mA mit Signal.
Hier steigt der Anodenstrom !
12. Messung:
Edi- Nachbau- Röhre "Edi 00-A DE" mit der Batterieröhre 3B4, als Triode geschaltet.
Anodengleichstrom: 0,868 mA ohne Signal, 0,852 mA mit Signal.
Hier die Kennlinie der Detektorröhre RCA 00-A, die ich verwende:

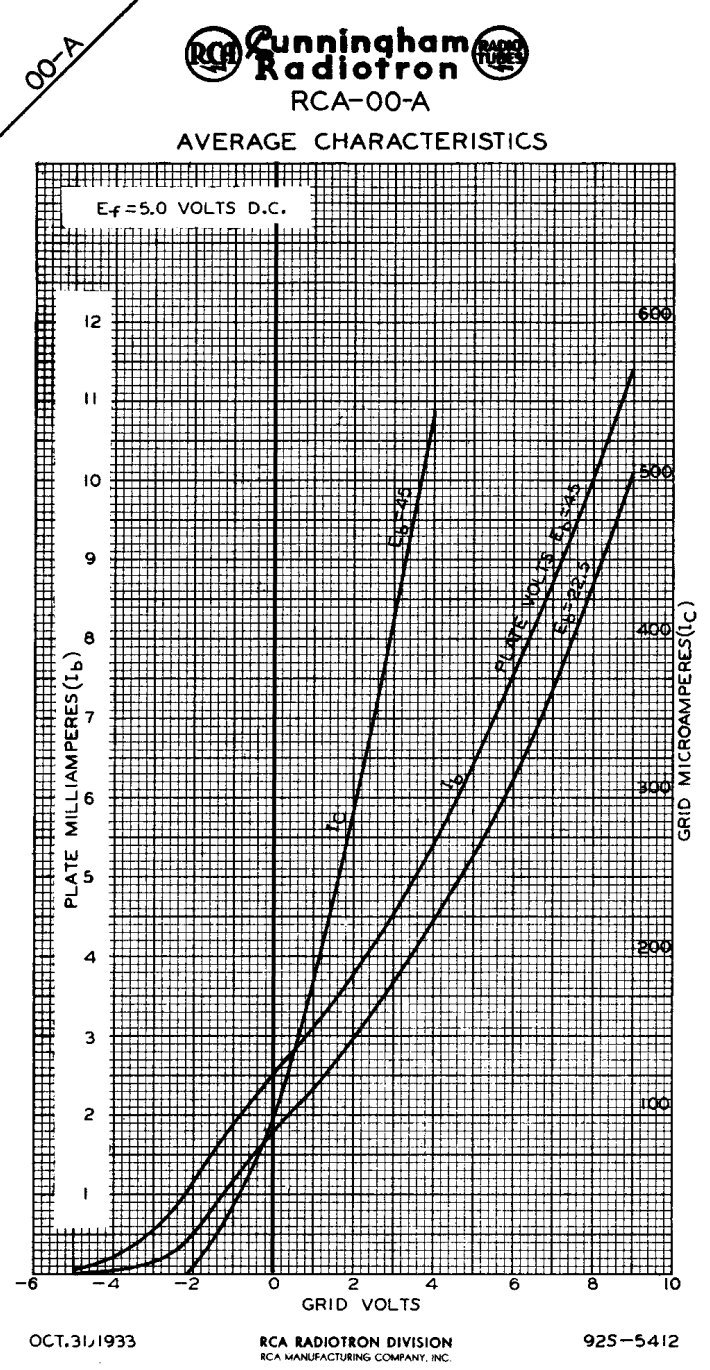

Kennlinie der Detektorröhre RCA 00-A, komplett

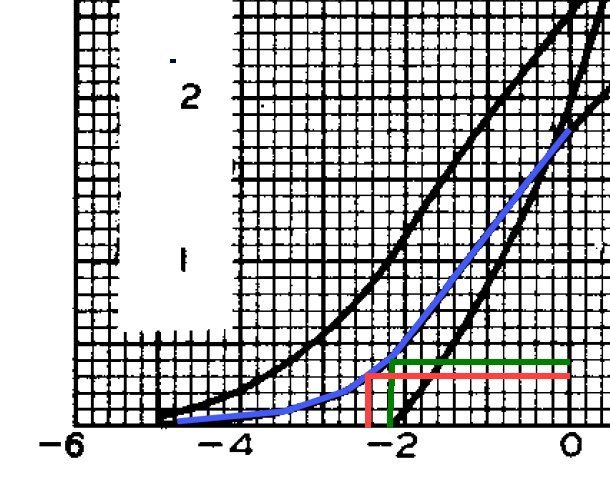

Ausschnitt aus der Kennlinie- Nur ein kleiner Bereich wird genutzt- bei 25V Anodenspannung und Gitterwiderstand 5 MOhm liegt der Anodenstrom bei 0,3 bis 0,4 mA.
Grün: 0,4 mA, ohne Signal
Rot: 0,3 mA, mit SIgnal
Das bedeutet, daß die Gitteranlaufspannung um -2,2 bis -2,4 V liegt.
.
