Four Circuit Tuner - Vorbereitungen - Grundaufbau

Chassis
Ich habe mir vor längerer Zeit mehrere Brett- Aufbauten vom Tischler anfertigen lassen.
Da diese zur Zeit des Cockaday passen, werde ich einen solchen Aufbau verwenden.
Die Montage ist also äußerst einfach.

Front

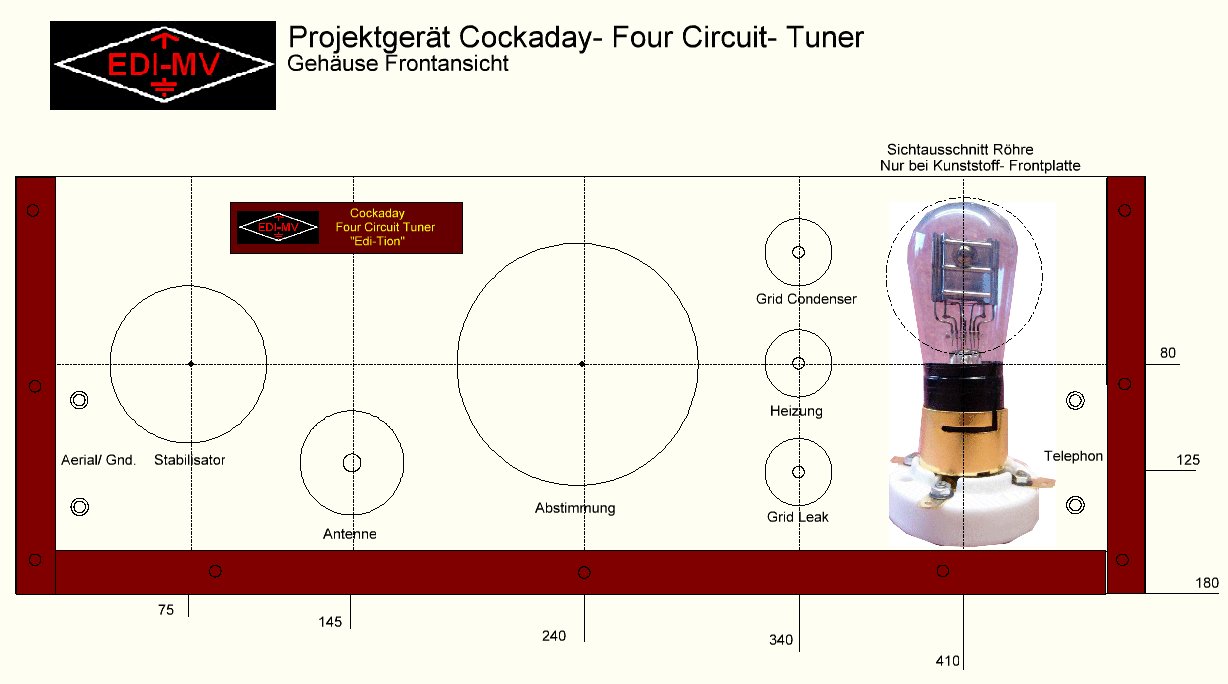

Dies ist die Frontansicht, die mir vorschwebt.



Die Frontplatte sollte aus Kunststoff, 8mm schwarz seidenglänzend, schwarz schrumpflack- gemustert oder Plexiglas sein.
Die Audionröhre benötigt, wenn eine schwarze Frontplatte verwendet wird, einen Sichtausschnitt (ca. 50 mm Durchm.).
Dies diente einst zur optischen Kontrolle der Heizung "nach Stärke des Fadenglühens".

Grundaufbau Realisierung


Aufbau in Vorbereitung, Stand 24. Dezember 2025

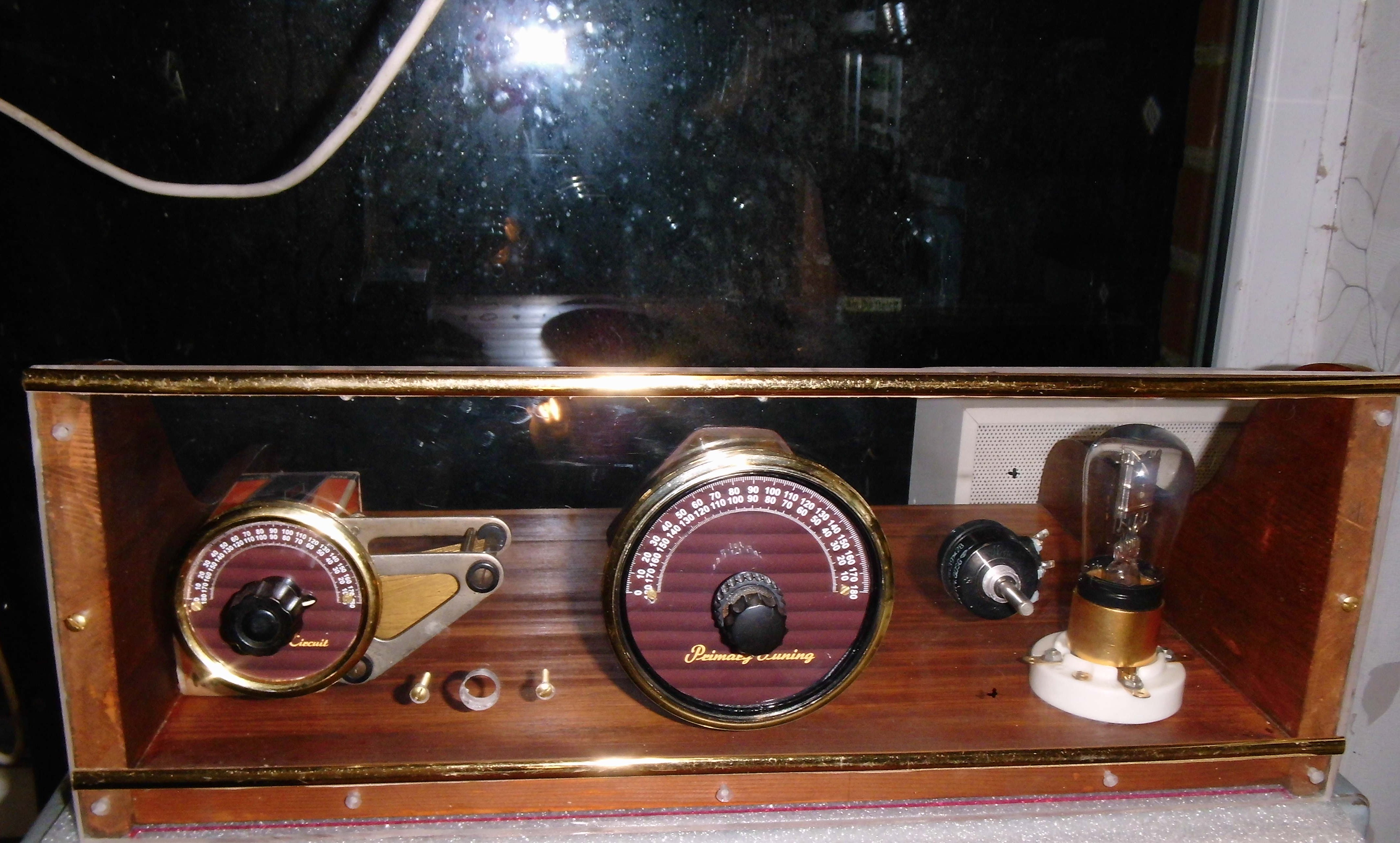

Da ich eine sehr edle Keramik- Fassung mit vergoldeten Metallteilen Fassung vom Elektronikhändler Jan Wüsten bekommen habe, und auch originale Drehkos jener Zeit mit Messingplatten und verchromten Rahmen im Fundus hatte, möchte ich eine Plexiglas- Front verwenden.

Zudem habe ich goldfarbig Skalenrahmen für die Rundskalen aus einer alten Barometer/ Uhr- Kombination gewonnen, sowie goldfarbige Rahmenleisten aus Zierleisten (Baumarkt) abgeschnitten.

Die Skalen und Beschriftungen fertige ich selbst, Fotopapier, Tintenstrahldrucker, TESA- Film und dünnes, Glas- durchsichtiges Plastik von Spielzeugen, damit kann man mühelos sehr schöne Skalen nach eigenem Gefallen selbst anfertigen. Über die Skalenschilchen kommt als Schutz eine dünne Scheibe Decelith- Folie, die man einfach mit der Schere passend schneiden kann. Plexiglas wäre auch möglich, wenn man das sauber hinbekommt- ich habe da Schwierigkeiten, so nahm ich Decelith.

Rahmen und  Zierleisten sind nun eben etwas moderner, Goldimitat, die Skalen und Schildchen eigengestaltet.
Kein 100%- Antik- Stil- aber es ist was was für's Auge.
Mir jedenfalls... gefällt's.
:-)

.
