Entwickelte Formeln - recherchiert und analysiert
Ich fasse hier alle Formeln, die ich aus den verschiedensten Quellen recherchieren konnte, zusammen.
Die Bezeichnung "Entwickelte Formeln" darum, weil es Formeln sind, die aus den Grundformeln abgeleitet und weiterentwickelt wurden, um sie an die realen Gegebenheiten, wie andere Spulenabmessungen oder andere Maßeinheiten der Abmessungen, anzupassen.
Die Eingabe- und Ausgabe- Einheiten sind unbedingt zu beachten !
Die Wheeler- Original- Formeln sind aus den USA, mit Maßen in Inch (Zoll), deutsche Umrechnungen natürlich in Zentimeter (cm).
Einige Formeln sind angepaßt, sie liefern den ZAHLENWERT, aber nicht die Einheit, obwohl die Berechnung im jeweils anderen System erfolgt !
Ich notiere zu jeder Formel das Ergebnis meiner (kurzen) Beispielspule: 36 Wdg., 90 mm Durchm., 11mm Wickellänge, diese wurde mit 2 Online- Rechnern zu 201,4 und 201.2 µH bestimmt.
Achtung- Die gewohnte Bruchdarstellung (überm Strich Zähler, unterm Strich Nenner) ist sehr gut für Menschen lesbar, aber die Web- Darstellung, Speicherung, Anzeige in verschiedenen Medien oder die maschinelle Verarbeitung ist nicht immer möglich, oder nur umständlich !
Aus Gründen der Kopierbarkeit und Maschinenlesbarkeit bilde ich die Formeln in Menschen- lesbarer Bruchdarstellung UND in kopierbarer und maschinenlesbarer Form ab!
|
Einfache CGS- Formel
Beispiel- Spule: 74932 cm = 74,9 µH Wichtig: Diese Formel gilt für eine sehr lange Spule. |
|
Wheeler- Formeln
Wheeler- Formel SI-System für lange Spulen
|
|
Wheeler- Formeln mit Korrekturfaktor (Tabelle unten)
Beispiel- Spule: Verh. = 8,18, Der Korrekturwert K, berechnet, genauer für kurze Spulen

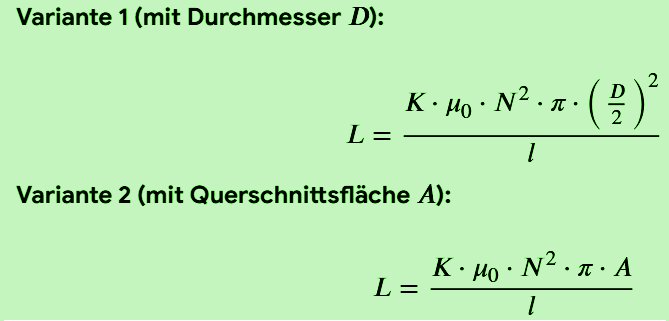

Beispiel- Spule: Verh. = 8,18, Nagaoka- Formel CGS mit Berücksichtigung der Spulengeometrie:
Diese Formel liefert mit dem berechneten Korrekturfaktor einen sehr guten Wert für die kurze Beispiel- Spule . |
|
SI- Standard- Formel
|
||||
|
Weitere Wheeler- Formeln
|
Formeln für Spulenkapazität
|
(auch KL genannt), basierend auf dem Verhältnis von Durchmesser zu Länge (D/l).
Bereich 0,1 bis 1,0 (Schrittweite 0,1)
In diesem Bereich sind die Spulen eher lang gestreckt (Solenoid-Charakter).
| Verhältnis (D/l) | Nagaoka-Koeffizient (
|
|---|---|
| 0.1 | 0.9588 |
| 0.2 | 0.9201 |
| 0.3 | 0.8838 |
| 0.4 | 0.8499 |
| 0.5 | 0.8181 |
| 0.6 | 0.7885 |
| 0.7 | 0.7608 |
| 0.8 | 0.7351 |
| 0.9 | 0.7110 |
| 1.0 | 0.6884 |
Bereich 1,5 bis 10,0 (Schrittweite 0,5)
In diesem Bereich werden die Spulen zunehmend flacher ("kurze" Spulen), wodurch die magnetischen Streuverluste an den Enden stark zunehmen.
| Verhältnis (D/l) | Nagaoka-Koeffizient (K
|
|---|---|
| 1.5 | 0.5950 |
| 2.0 | 0.5255 |
| 2.5 | 0.4719 |
| 3.0 | 0.4292 |
| 3.5 | 0.3944 |
| 4.0 | 0.3654 |
| 4.5 | 0.3410 |
| 5.0 | 0.3198 |
| 5.5 | 0.3013 |
| 6.0 | 0.2848 |
| 6.5 | 0.2701 |
| 7.0 | 0.2569 |
| 7.5 | 0.2449 |
| 8.0 | 0.2340 |
| 8.5 | 0.2241 |
| 9.0 | 0.2149 |
| 9.5 | 0.2065 |
| 10.0 | 0.1987 |
