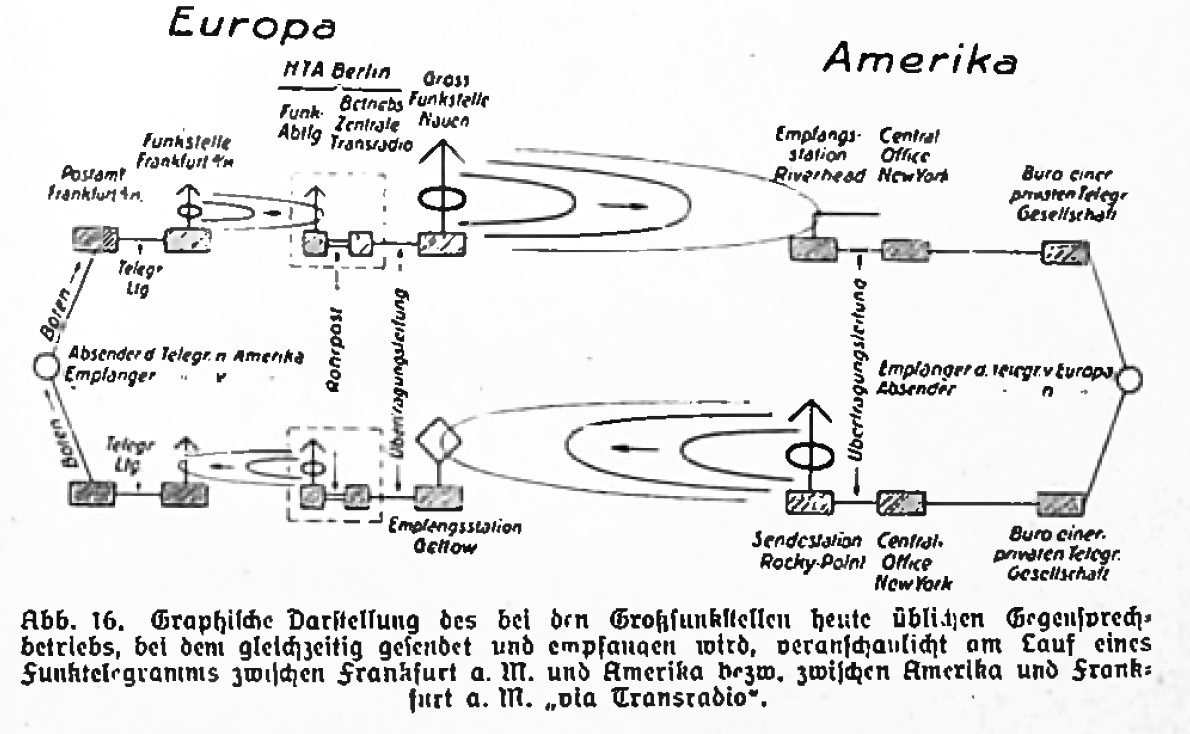

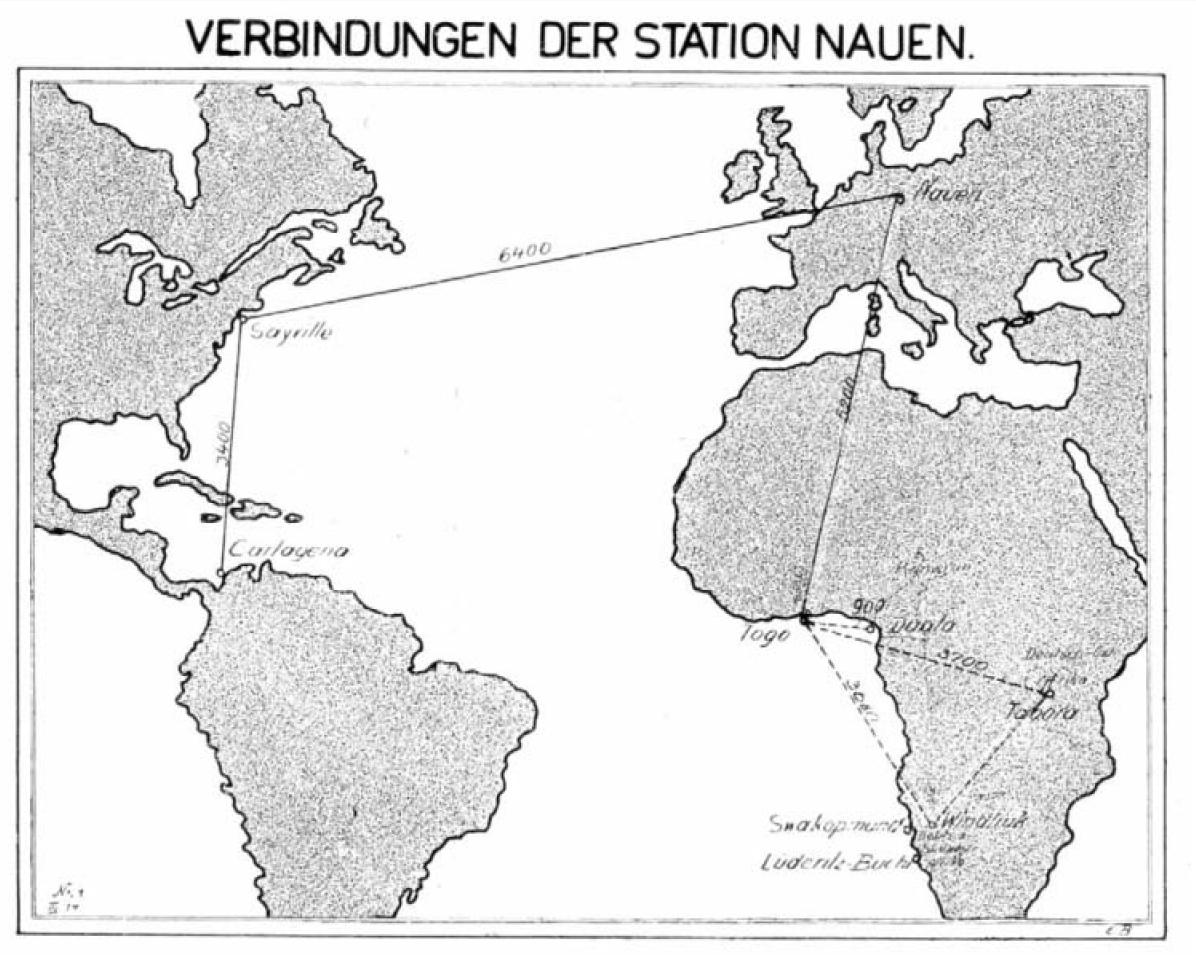

1907 Großstation Nauen, Deutschland

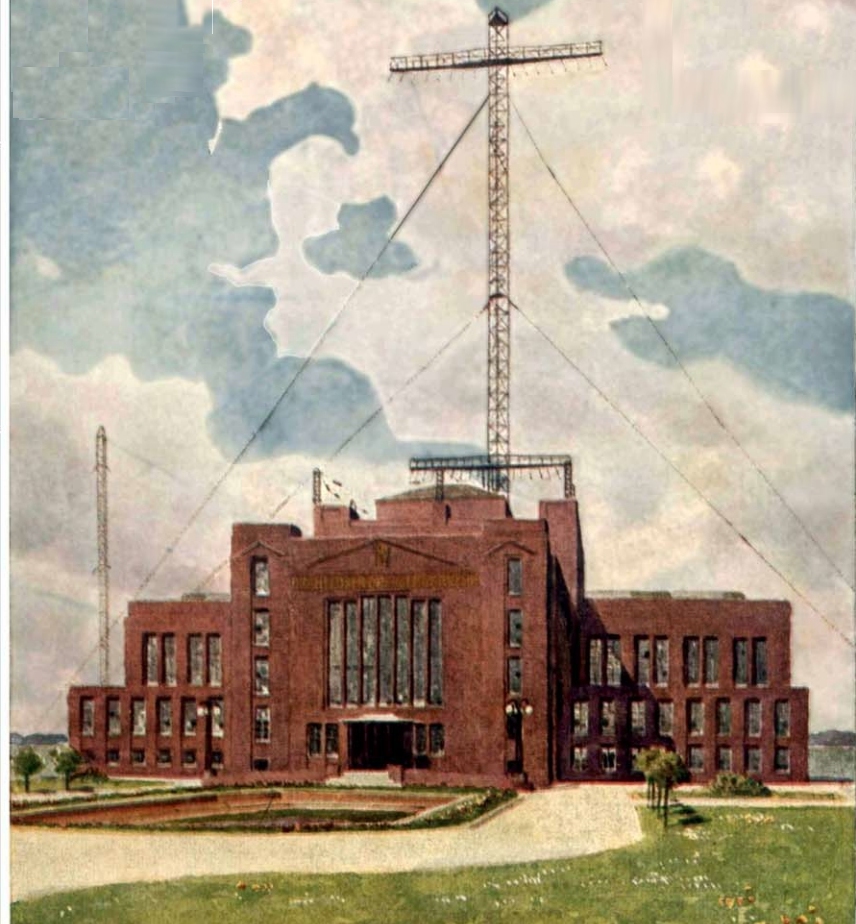

Station Nauen, Titelbild Telefunken- Zeitung




Der berühmte Muthesius- Bau

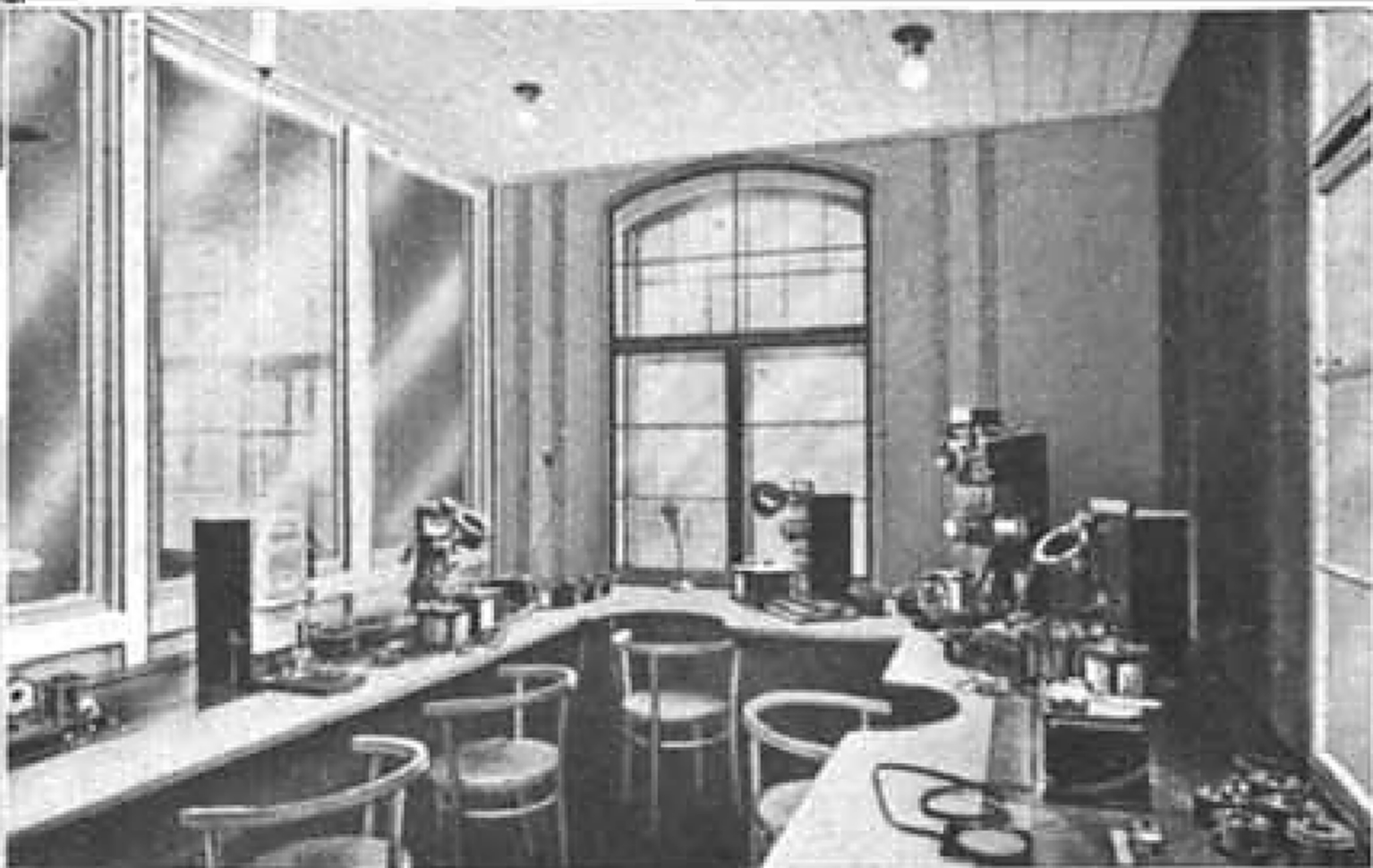

Empfangsraum Nauen. Zu sehen sind drei Kristalldetektorempfänger Telefunken "E5", wahrscheinlich die Zweikreis- Version, mit der markanten, kippbaren Spule. Ganz links ein Telefunken "Tonverstärker", ein dreistufiger, mechanischer Audioverstärker aus Kopfhörersystemen, die auf Kohlemikrophone arbeiten, mit Resonanzraum, um die Tonfrequenz der Morsesignale anzuheben.
Zum Tonverstärker siehe auch Station Sayville.

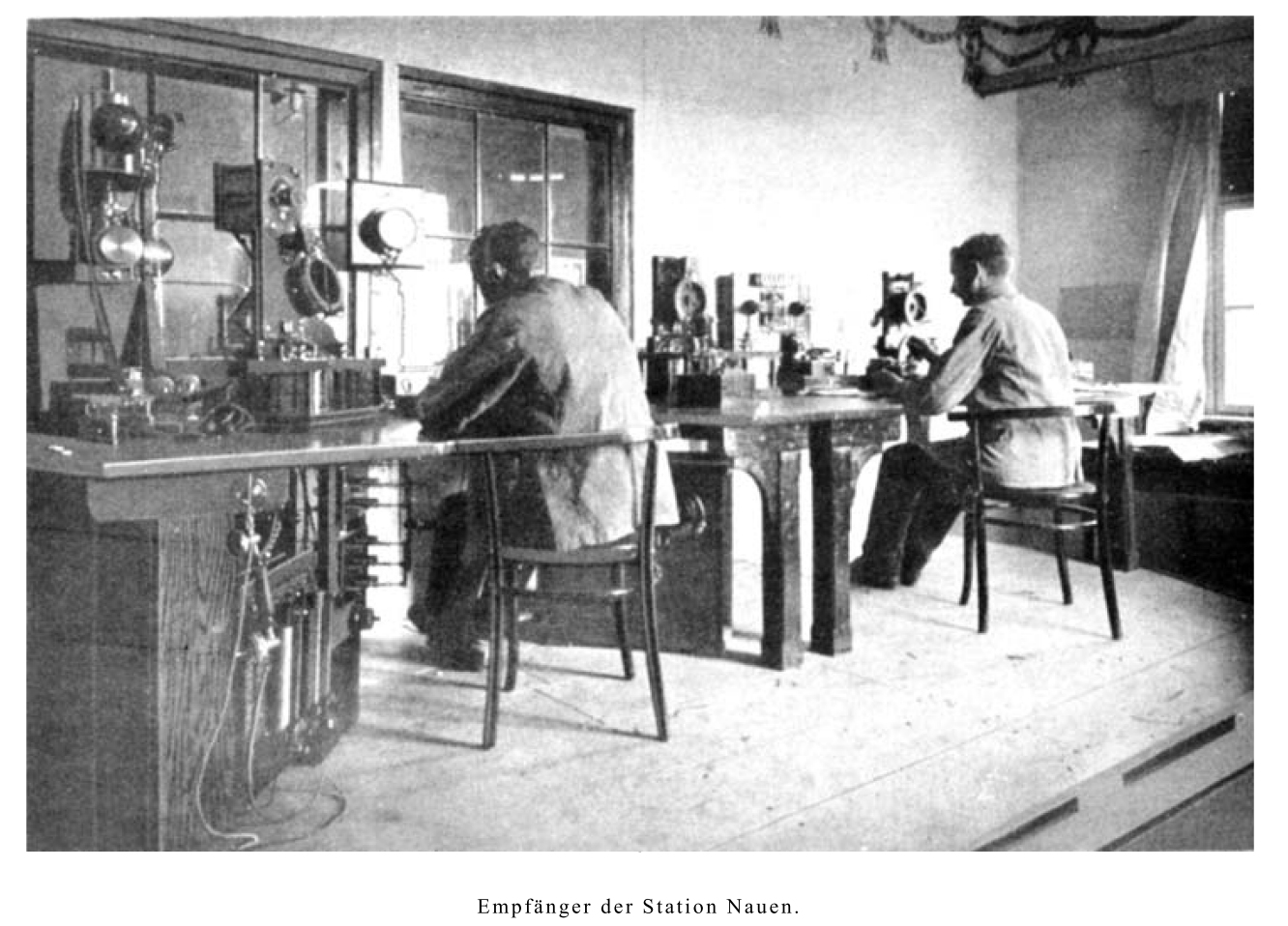

Empfangsraum Nauen- möglicherweise derselbe Raum zu einer anderen Zeit. Zu sehen die drei Kristalldetektorempfänger Telefunken "E5" mit der markanten, kippbaren Spule. diesmal rechts neben dem Fenster der Telefunken "Tonverstärker".

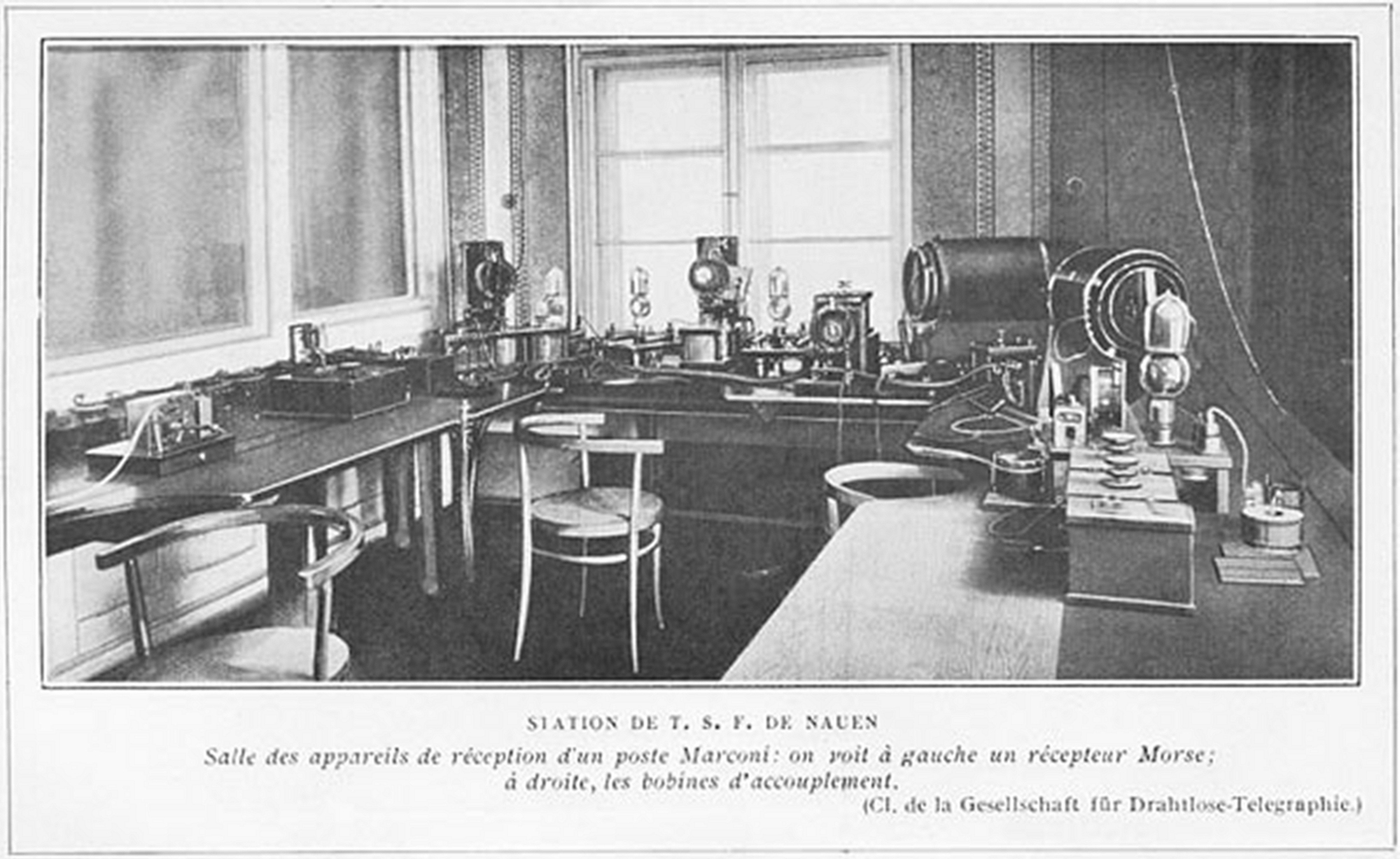

Empfangsraum Nauen- möglicherweise derselbe Raum zu einer anderen Zeit.
Zwei E5- Empfänger, und diesmal sind 4 Gerätschaften mit Liebenröhre zu sehen, entweder Überlagerer-Oszillatoren zum Hörbarmachen tonloser Telegrafie- Signale und oder 1- stufige Niederfrequenzverstärker, beide sahen recht ähnlich aus.
Rechts neben dem Fenster sieht man dioe Riesenspulen eines Längstwellen- Empfängers in Komponenten- Bauweise, wie er damals auch in Sayville verwendet wurde, der Vorläufer des Großstationsempfängers "E207", der dann ein selbständiges Gehäuse für die passiven Bauteile des Arbeitsplatzes besaß.
Die einzelgefertigten, mundgeblasenen Liebenröhren sollen zu ihrer Zeit enorm teuer gewesen sein, die Funkraum- Ausstattung zeigt, welchen Stellenwert diese Funkanlagen hatten.

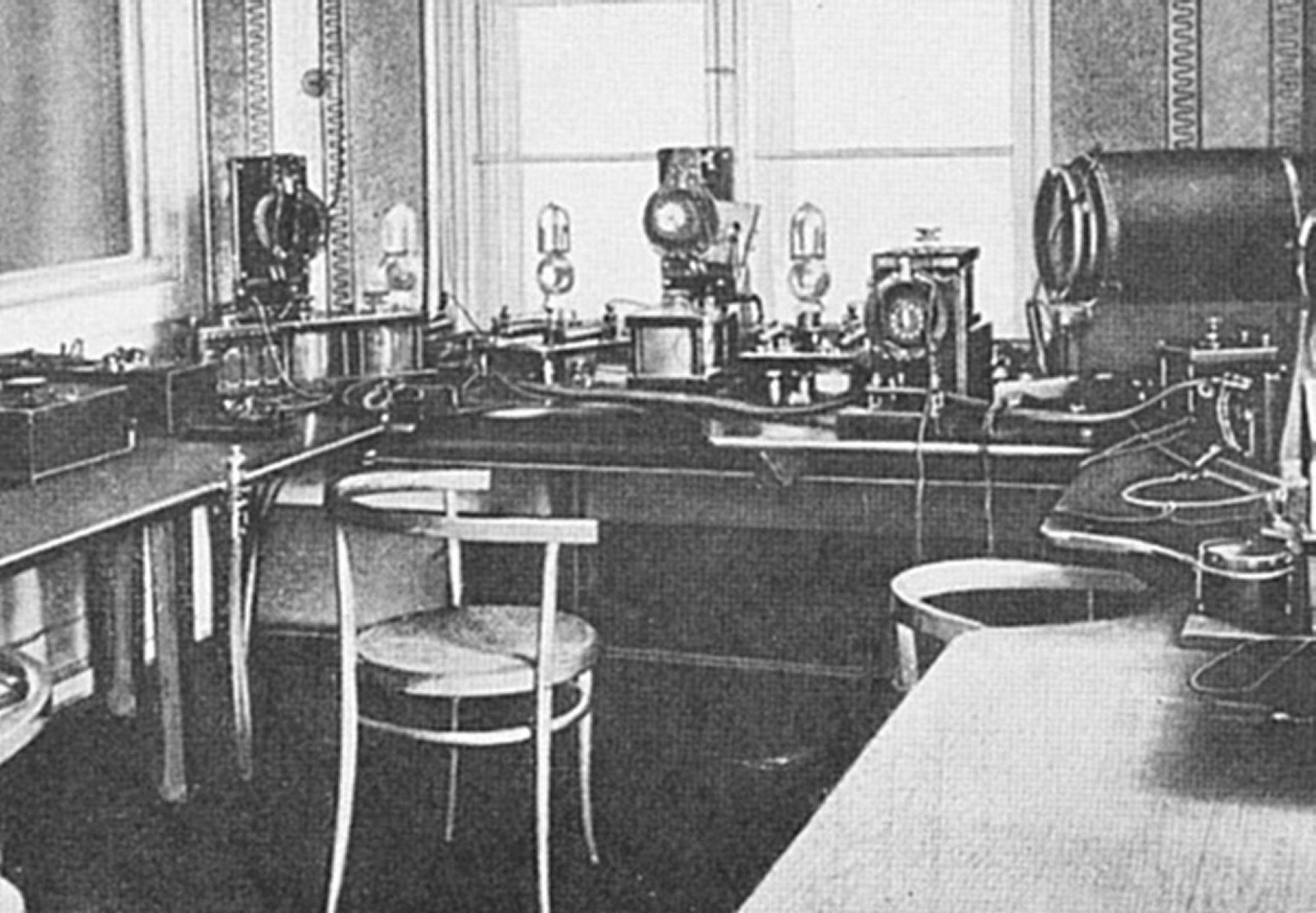

Ausschnittvergrößerung des vorhergehenden Fotos.
