Sachsenwerk "Olympia 502 Wn", von 1954,
ein noch recht einfacher Superhet ohne UKW

Gleich am Anfang des neuen Jahres: Eine Radiospende aus einem sehr kleinen Ort an der Müritz.
Ein Sachsenwerk "Olympia 502 Wn", er stand -immerhin trocken- in einer Garage, er gehörte dem Vater oder Großvater des Spenders, 30 Jahre soll er dann in der Abstellecke gestanden haben.
Etliche Kleckse von Wandfarbe... nach kurzem Putzen mit warmen Wasser sieht das Radio tatsächlich wieder ganz nett aus- Das Gehäuse ist  noch top, das Furnier ist unbeschädigt. Der Lack hat Millionen Mikrorisse, die man nur vom Nahen sieht, das kann man mit Poliermitteln auffüllen. die Siebdruck- Skalenbedruckung in noch komplett in Ordnung, die Zierleisten oxydiert, aber noch etwas goldfarben.
Die Abreiß- Nummerierung im Gehäuse, Elkos, Kondensatoren und Gehäusestempel verraten das Baujahr: 1954.
Es gibt keine Netz- Entstörkondensatoren, also eingeschaltet: Empfang ja, aber leise und verzerrt, zu erwarten bei den Mengen an defekten Papierkondensatoren, aber die Empfangs- Grundfunktionen sind noch da.
Das Gerät ist gut reparabel. und wird natürlich wieder aufleben.

Danke an Familie B. !

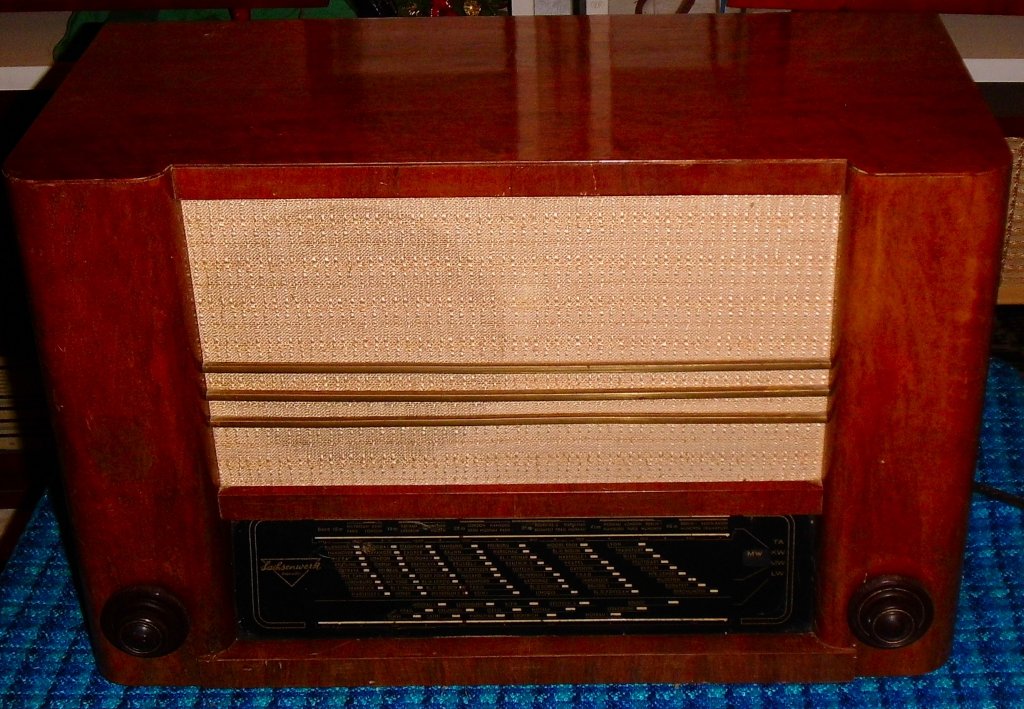

Nach dem Putzen: Schon mal wohnzimmertauglich. Noch nicht mal poliert.

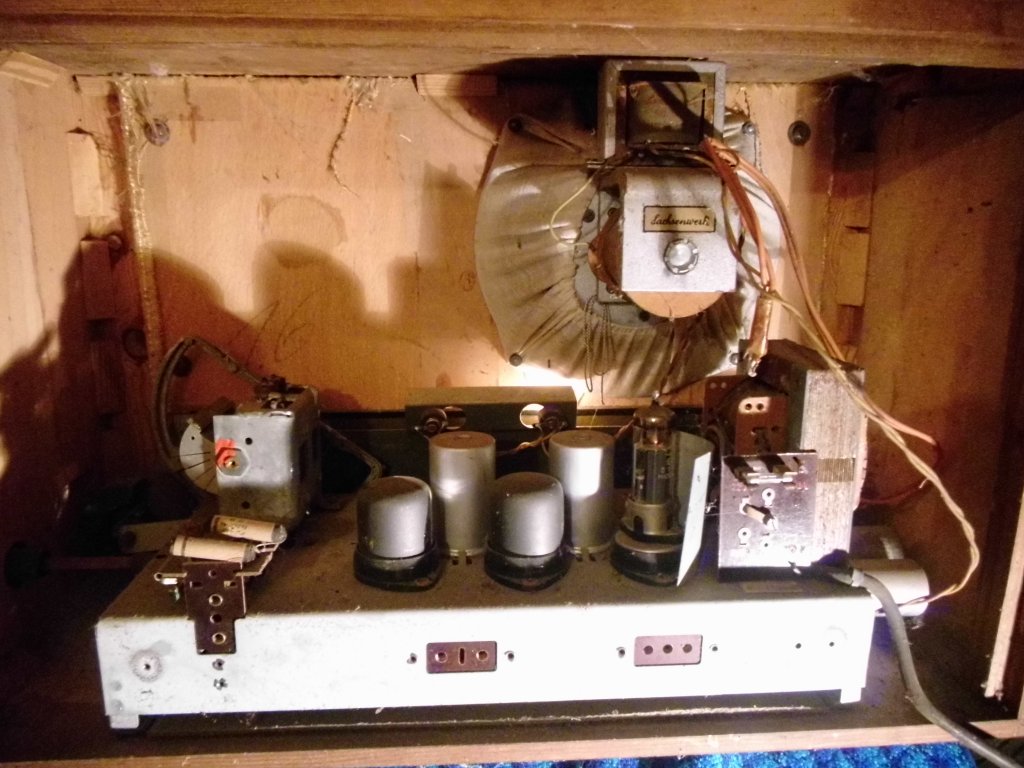

Innenleben. Röhren noch nicht geprüft, aber da rudimentär Empfang da ist, sind sie wahrscheinlich  noch brauchbar.

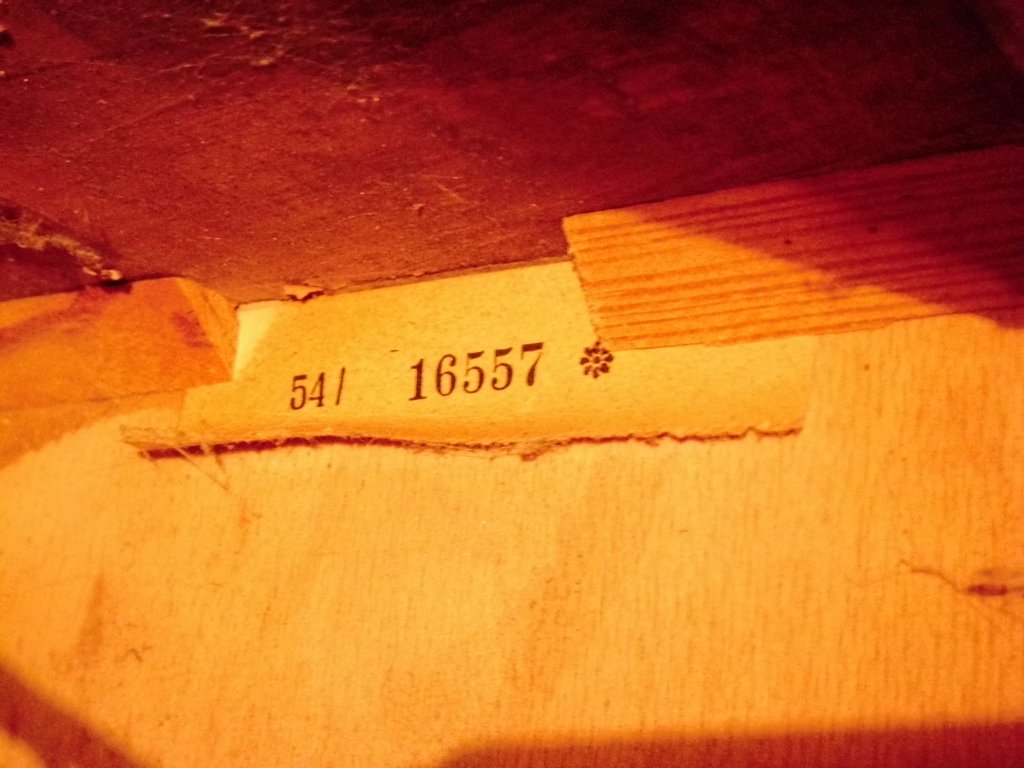

Baujahr 1954 und Gerätenummer, rechts die Elektrolytkondensatoren mit Baujahr- Angabe 1954

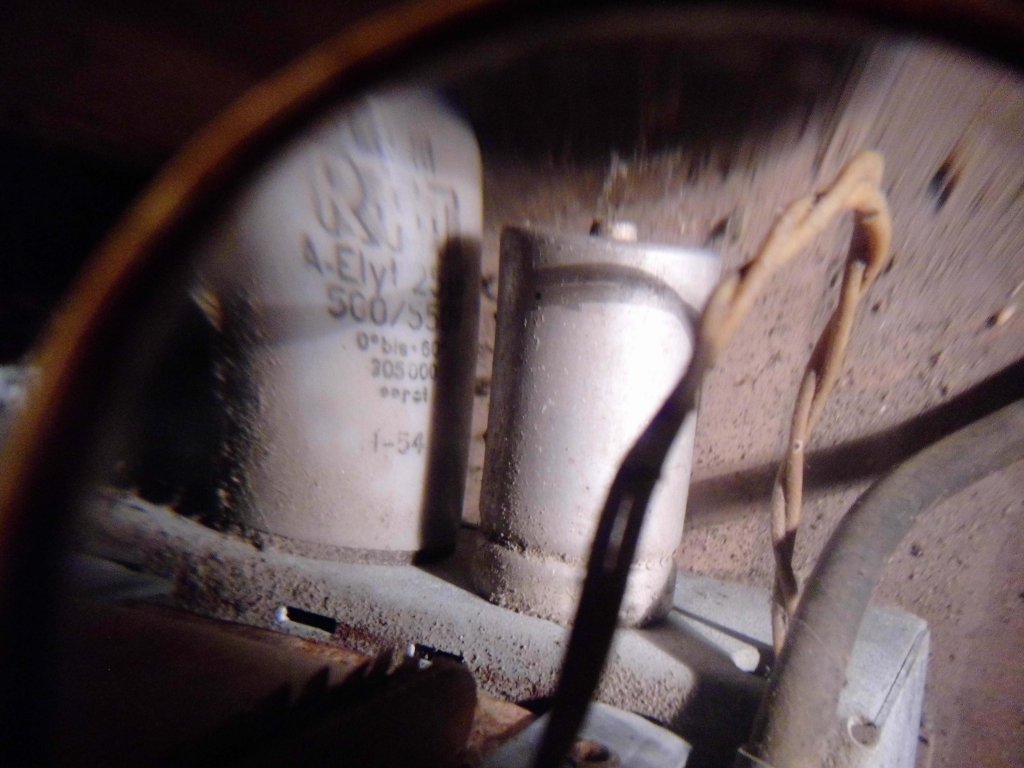

Der Plastik- Elko links ist auf jeden Fall zu ersetzen, die Bauart war keine gute Erfindung, nach 72 Jahren dürfte der Elko absolut "taub" sein.

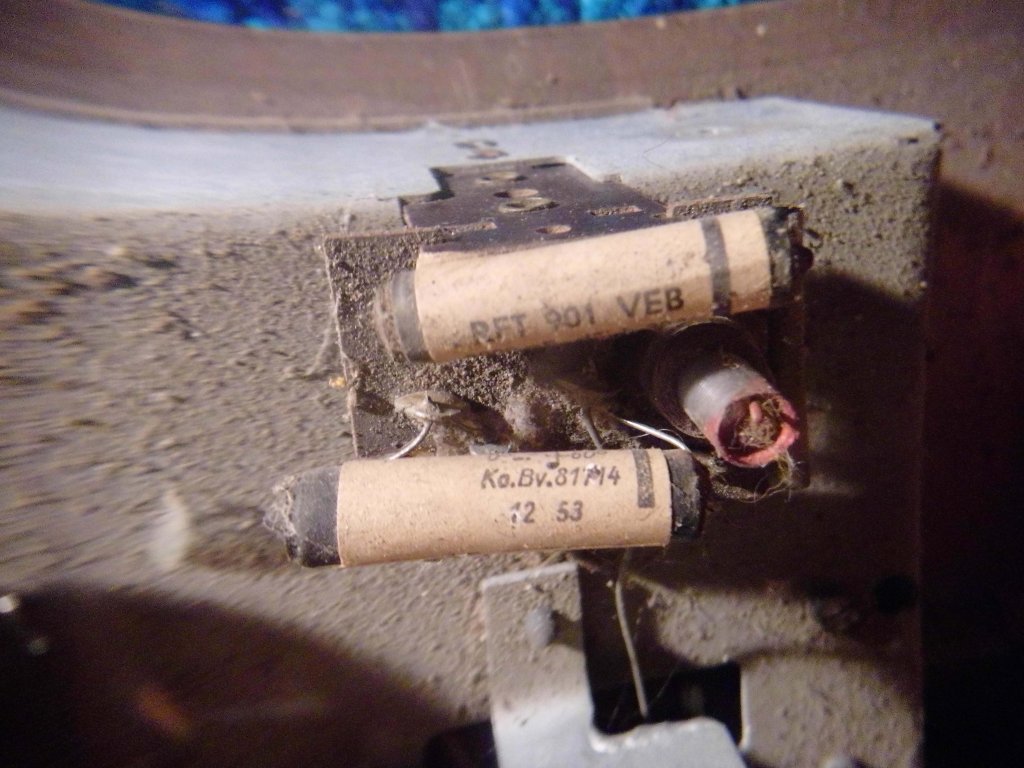

Papierkondensatoren Bj. Dez. 1953. Die Vegußmasse ist schon seitlich herausgedrückt- aber es werden ohnehin ALLE Papierkondensatoren und Elkos ausgetauscht.

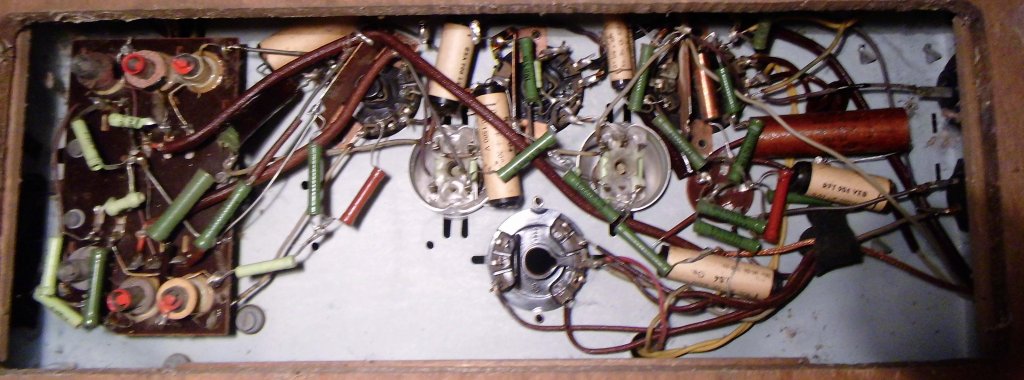

Chassis- Untenansicht

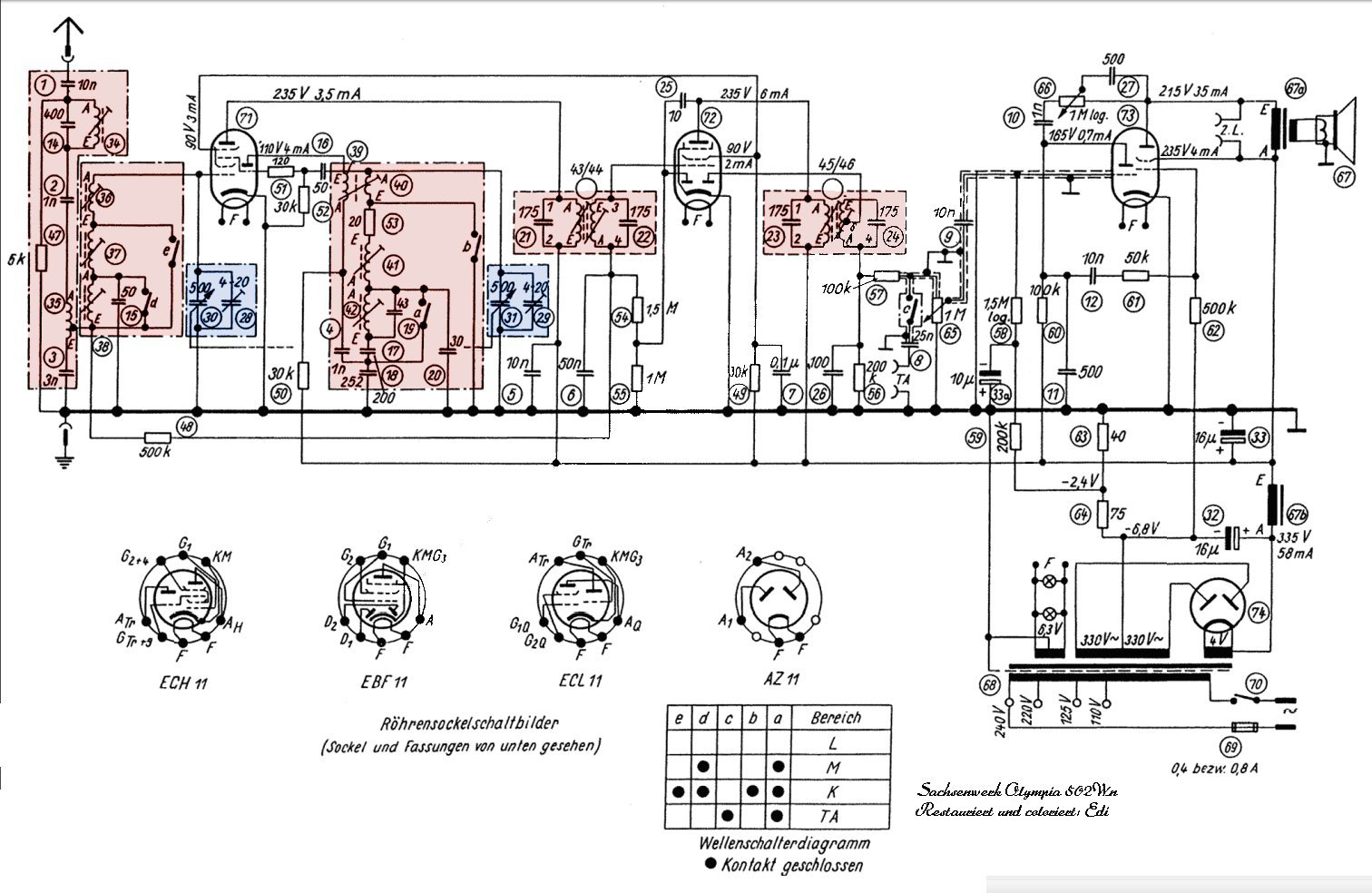

Schaltplan, von mir restauriert und coloriert
.
