00 und 01- Vergleiche und Messungen

Die gasgefüllte UX-200 und die Audionröhre UX-201

Achtung: Alle Diagramme auf der Seite können mit Rechtsklick/ "Darstellen in neuem Tab" vergrößert werden, Edi

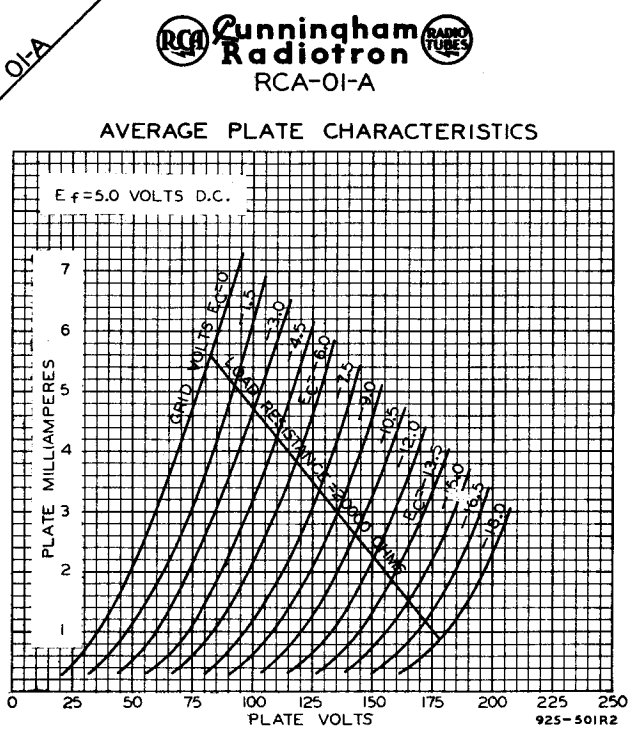

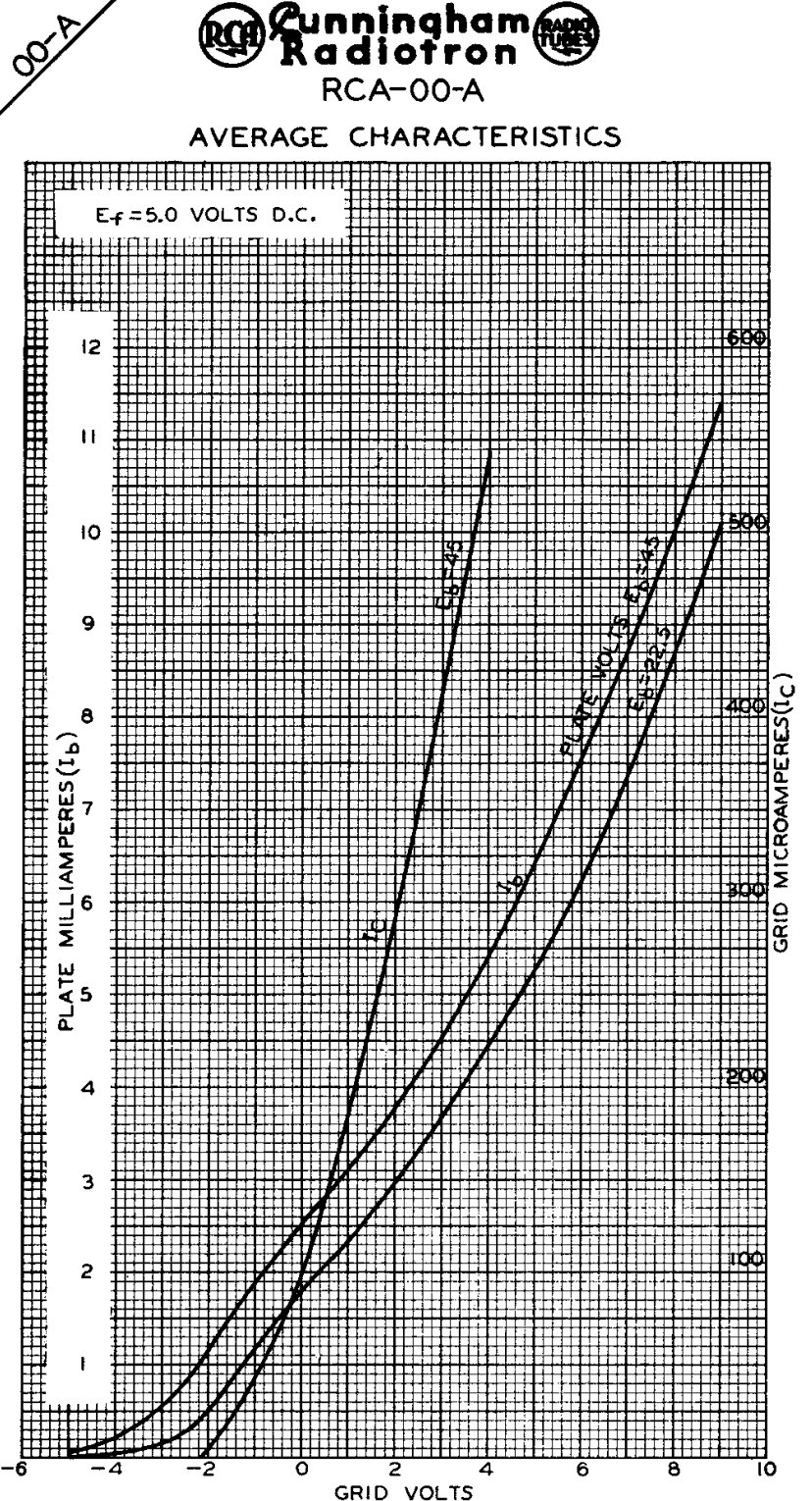

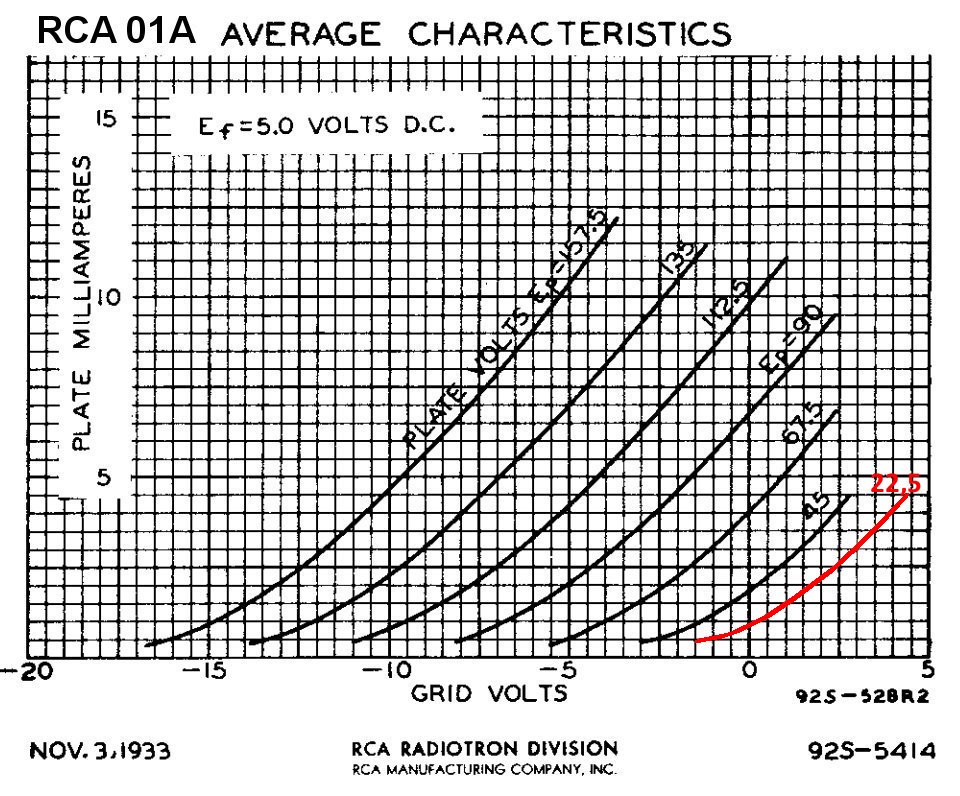

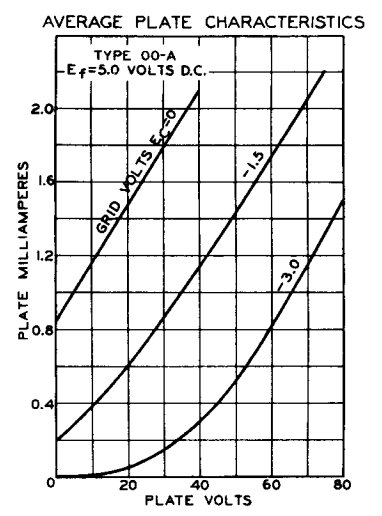

Röhrenkennlinien 00-A und 01-A nach Angaben von RCA

Ich habe die Kennlinie für 22,5 V (rot) nachgetragen

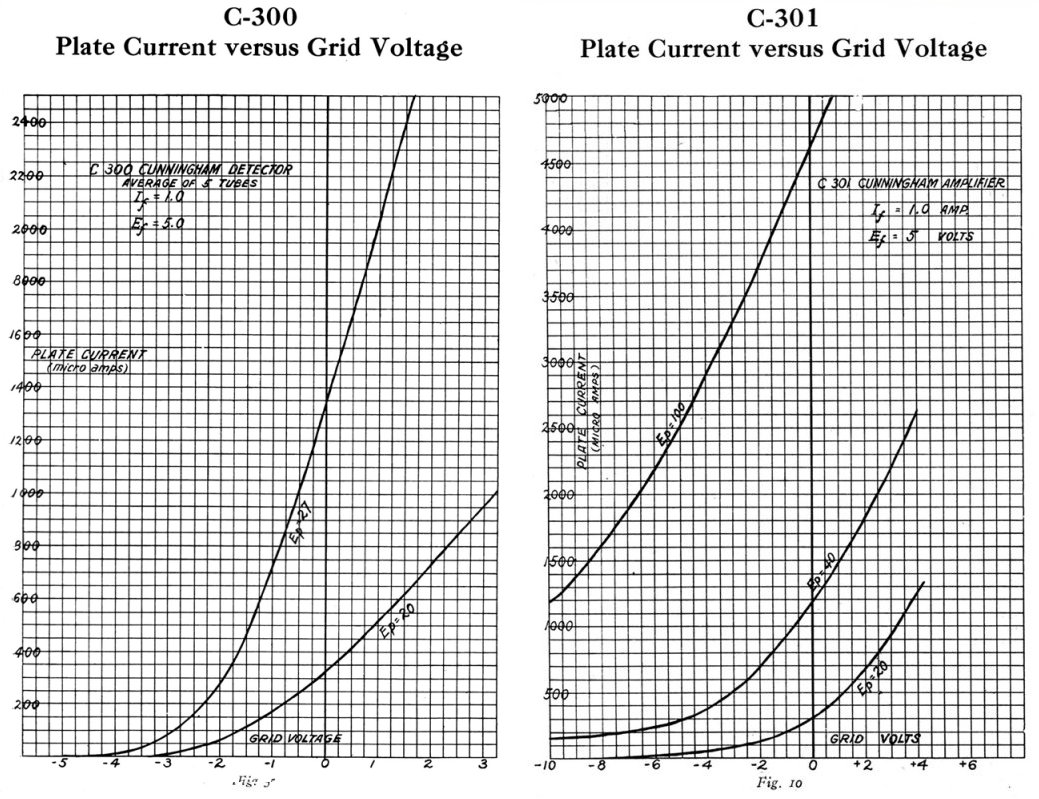

Röhrenkennlinien nach Angaben von Cunningham

Cunningham gibt hier eine Kennlinie für Anodenspannung 20 V an

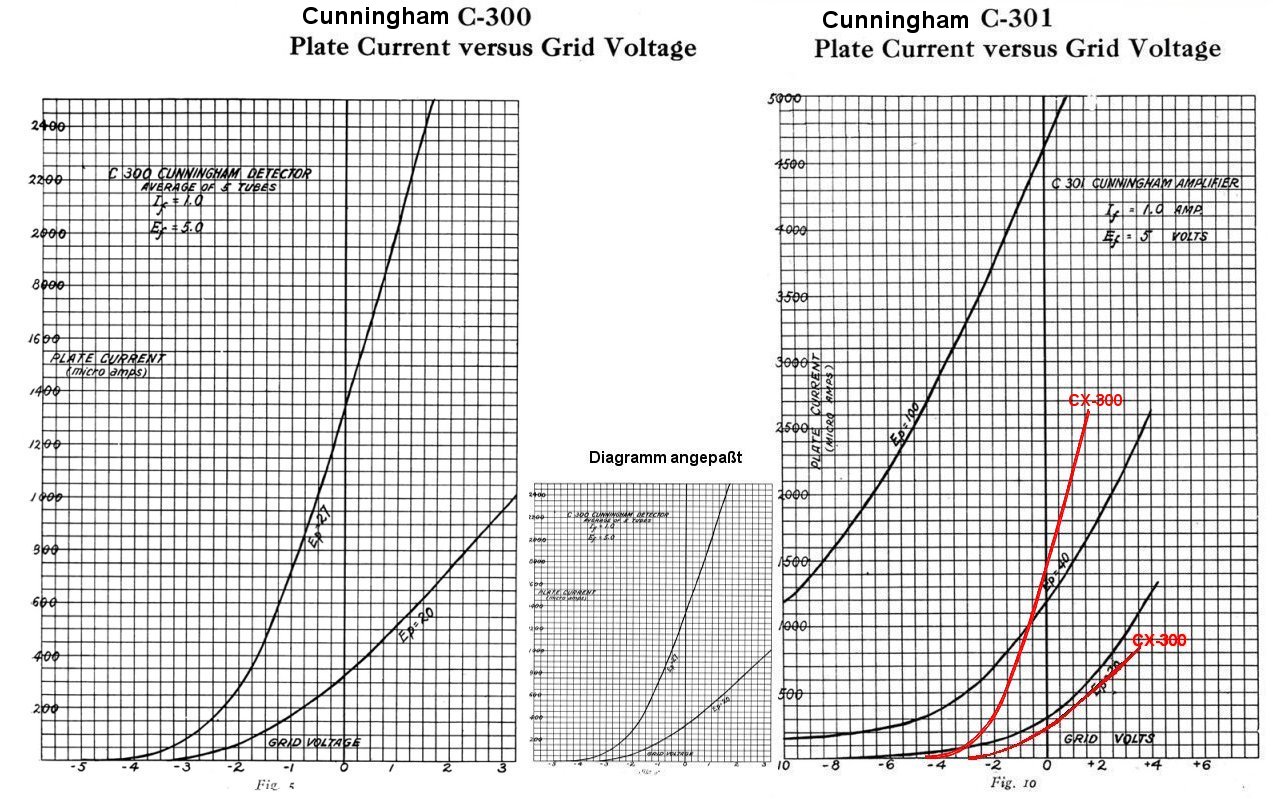

Vergleich Cunningham- Detektorröhren

Zum Vergleich habe ich die Kennlinie der 00-A für Ua = 20 V in das Kennlinienfeld der 01-A eingefügt (rot)

Eigene Messungen
Die Kennlinie Ia = f(Ug1), Parameter Ua

Das Röhrenprüfgerät Funke "W19" erlaubt eine Kennlinienaufnahme mit Hilfe eines externen Labornetzteils, mit einem Trick habe ich auch die Anodenspannung stellbar gemacht, und auf 18/ 20 V konstant gehalten, so daß ich die Kennlinie der UX-200 aufnehmen konnte.

Das Koordinantensystem ist das aus einem der Bücher, mit Bildbearbeitung habe ich meine Kennlinien und als Vergleichs- Kennlinie des Herstellers RCA eingefügt.

Meine Röhre hat von Hause aus Bestwerte, sie ist wesentlich empfindlicher.

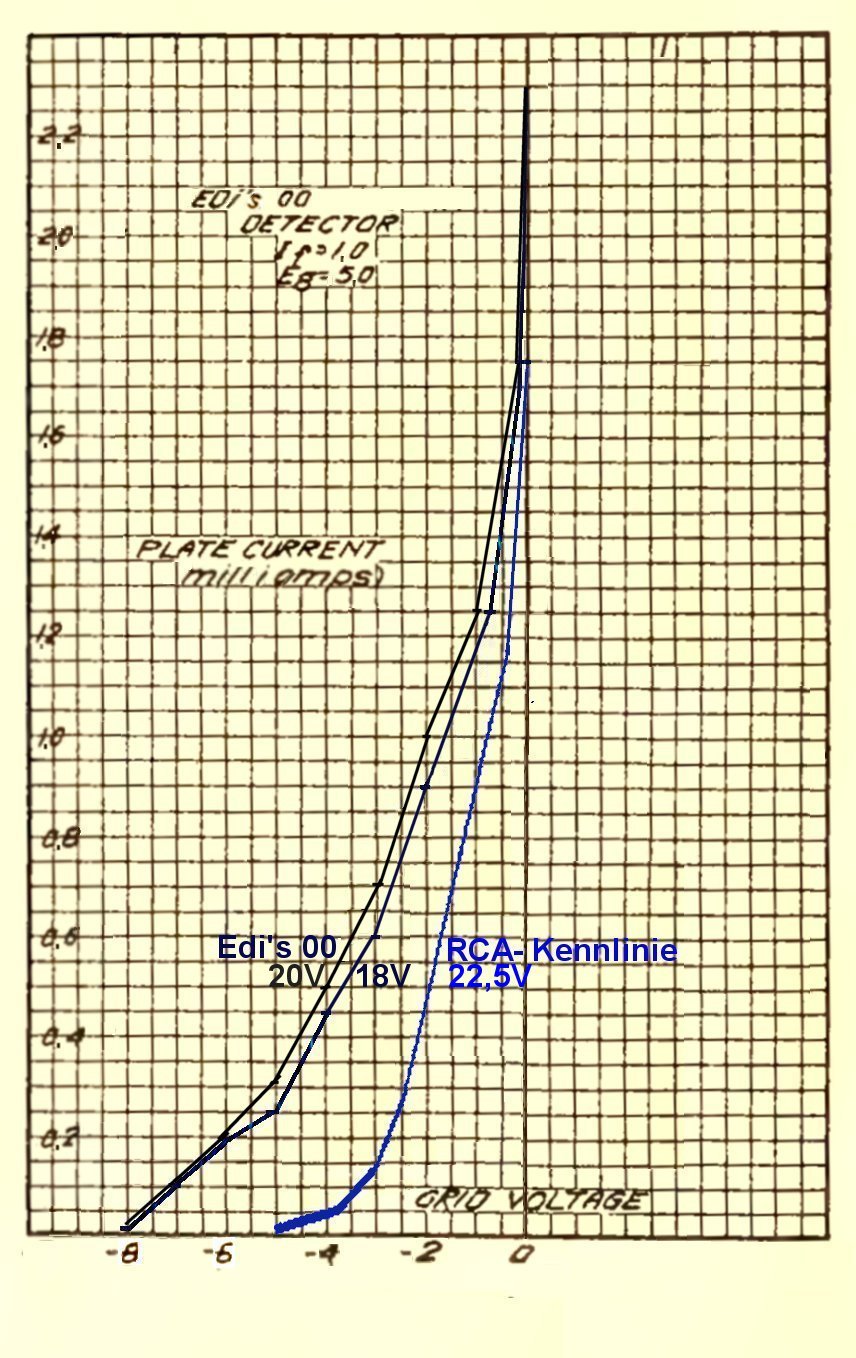

Links die Kurven von RCA für die 00-A bei 45 und 22,5 V, rechts meine Meßwerte.

Achtung: Die RCA- Diagramm geht in den Bereich positiver Gitterspannungen, der Anodenstrom steigt dann bis über 10 mA, mein Diagramm geht bis 2,4 mA !

Die blaue Kurve ist die 22,5 V- Kurve aus dem Diagramm links, ich habe sie in der Breite "gestaucht" und in der Höhe "gezogen", so daß sie exakt in mein Koordinatensystem paßt, und die Werte stimmen.

Ich habe aber nur bis Ug1 = Null Volt gemessen, eine positive Gittervorspannung kommt als Batteriespannung nicht vor, und daß im Empfänger die Wechselspannung am Gitter die positiven Halbwelle über die Gittervorspannung kommt, wird eher selten vorkommen.

Bei der Parallelität der Kennlinien ist anzunehmen, daß bei positiven Gitterspannungen die Kennlinienfortsezung weiterhin ebenfalls nahezu parallel verläuft.

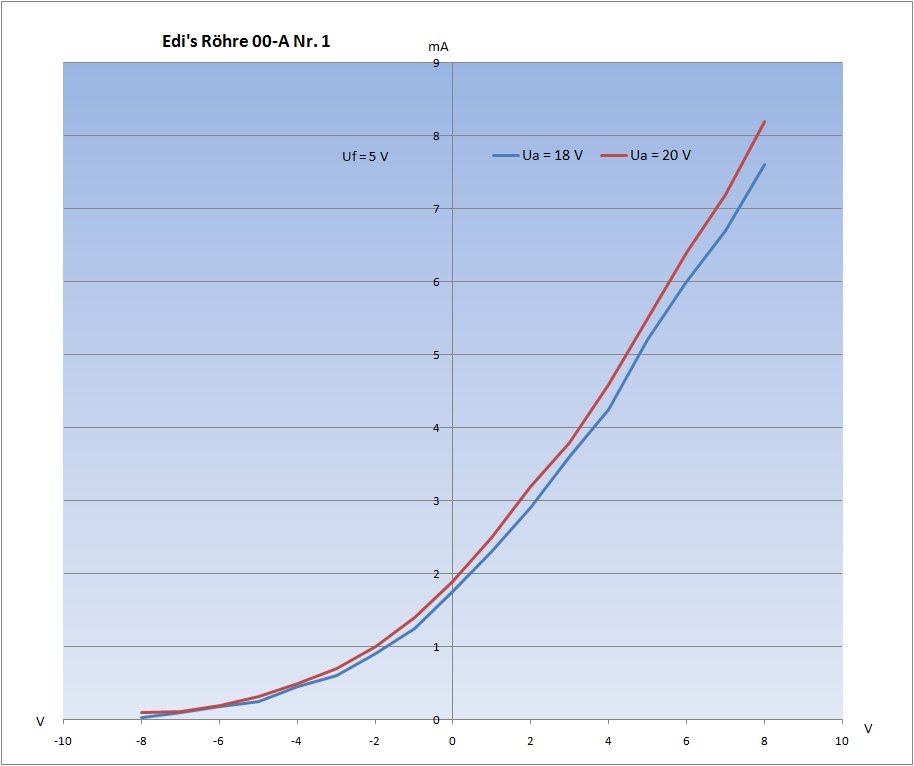

Erste Messung meiner Röhre 00,
die 22,5 V- Kennlinie einer RCA aus dem Datenblatt zum Vergleich




Zweite Messung meiner Röhren 00, mit eigenem Kennliniendiagramm

Messung mit Anodenspannungen 18 und 20 V

Dritte Messung meiner Röhre,
OHNE "Grid Leak" (Gitterwiderstand)
Dazu kommt noch der Betrieb OHNE Gittervorspannung oder Gitter- Anlauf- Widerstand.
Bei diesen Röhren entsteht durch Ionisation der Gasfüllung eine interne Gitterspannung, die etwa einer Vorspannung von -6V entspricht.
Bei
Ua = 18 V    ist Ia = 0,15 mA,
Ua = 20 V    ist Ia = 0,18 mA,
Ua = 22,5 V ist Ia = 0,2 mA.

Das ist ein sehr geringer Anodenstrom, aber die Röhre arbeitet einwandfrei als Audion.

Röhrenvergleich

•

  00-A, 01-A von RCA,
  - Cunningham bei 22,5 V
  - meine (RCA-) Röhre 00-A
  bei Ua 18 und 20 V für Detektor- Betrieb
  Eine erhebliche Streubreite der Kennlinien ist zu sehen.
  Die Cunningham- Röhren sind richtig schlapp-
  Es sind aber die Werte aus den Hersteller- Kennlinien !

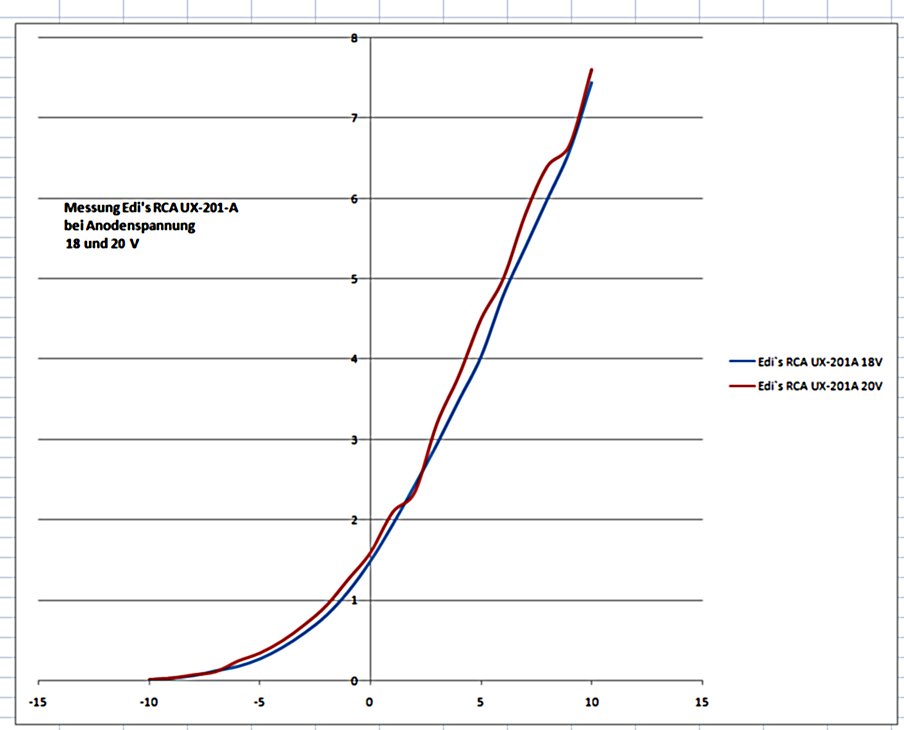

  Messung Edi- RCA UX-01-A

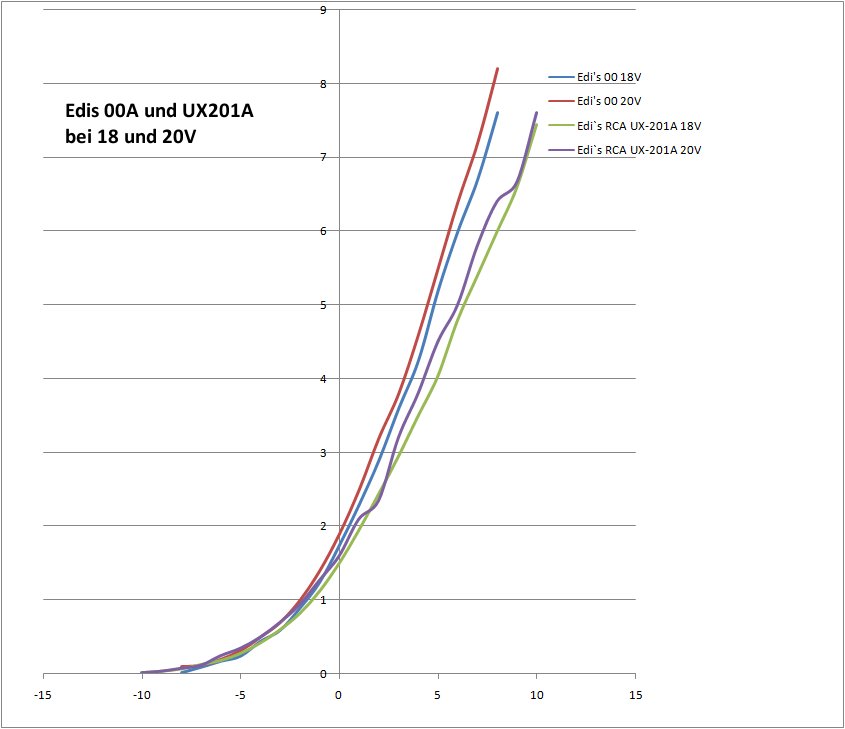

  Röhrenvergleich  Edi- 00-A und UX-01-A


  Auffällig ist die Kennlinie der UX-201-A mit den zwei Unregelmäßigkeiten in der Kennlinie bei Anodenspannung 18 V, dieses Verhalten wird eigentlich den gasgefüllten Röhren 00 zugeschrieben.

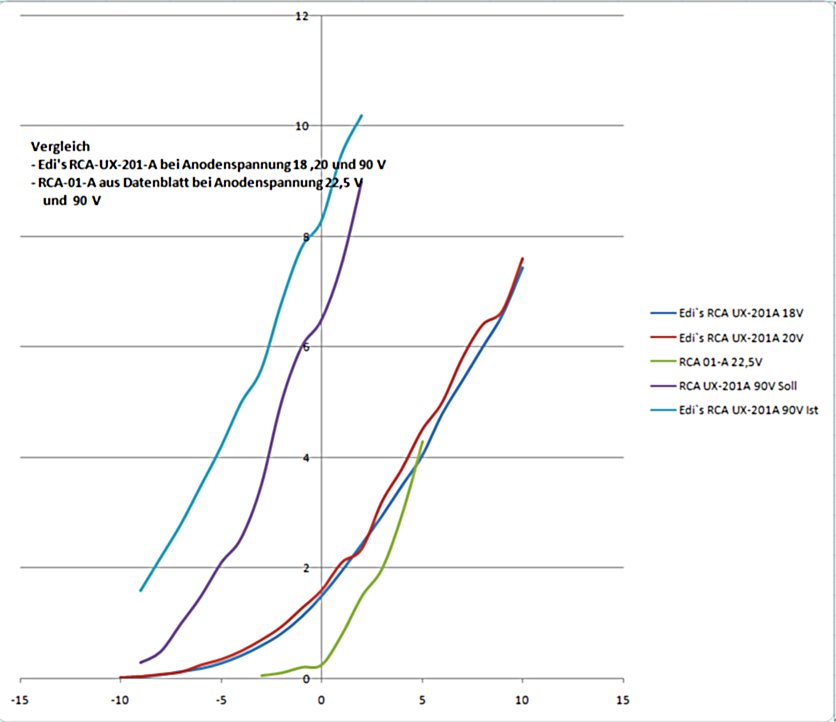

  Röhrenvergleich  Edi- UX-201-A und RCA 01-A



  Meine UX-201-A ist von den Werten her besser, als die Kennlinien von RCA 01 vorgeben.

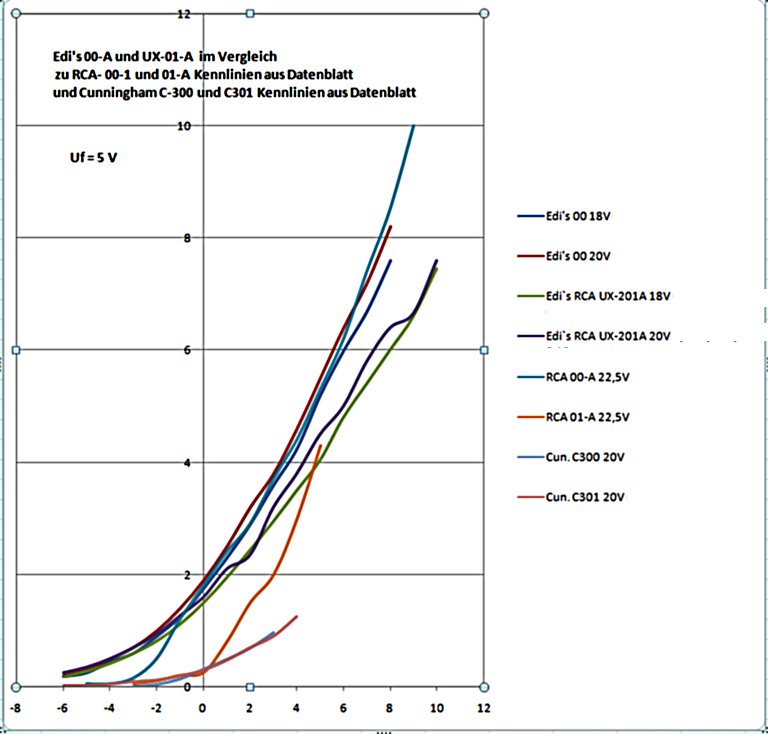

  Röhrenvergleich  Edi- 00-A und UX-201-A
  mit RCA 00 und 01-A und
  Cunningham CX300 und CX301


  Vergleich meiner Röhren 00 und 01 mit den Datenblatt- Angaben von 00 und 01- Röhren von RCA und Cunningham.


  Effekt der gasgefüllten Detektorröhren bestätigt:

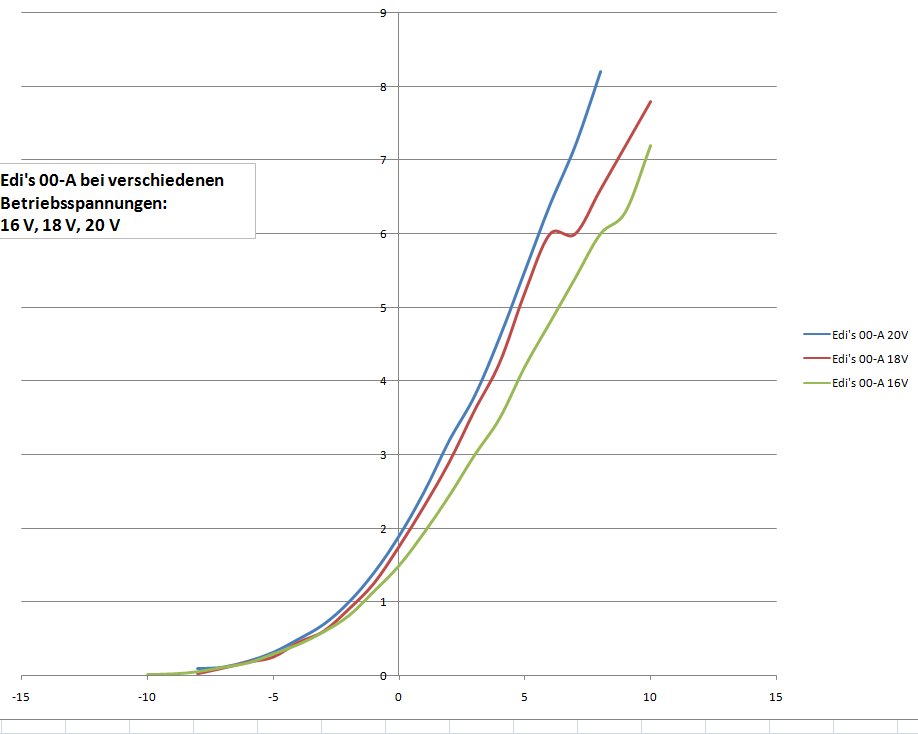

  Messung Edi- 00-A mit niedrigen Betriebsspannungen




Nun konnte ich doch den Effekt der gasgefüllten Detektorröhren 00 bestätigen- im Verlauf der Kennlinie gibt es einen "negativen Widerstand", die Gitterspannung steigt, die Anodenstrom sinkt !
Der Effekt tritt bei einer Anodenspannung von 16 bis 18 V auf. Der Anodenstrom ist um 6 mA, die Gitterspannung +8 bis + 9V.

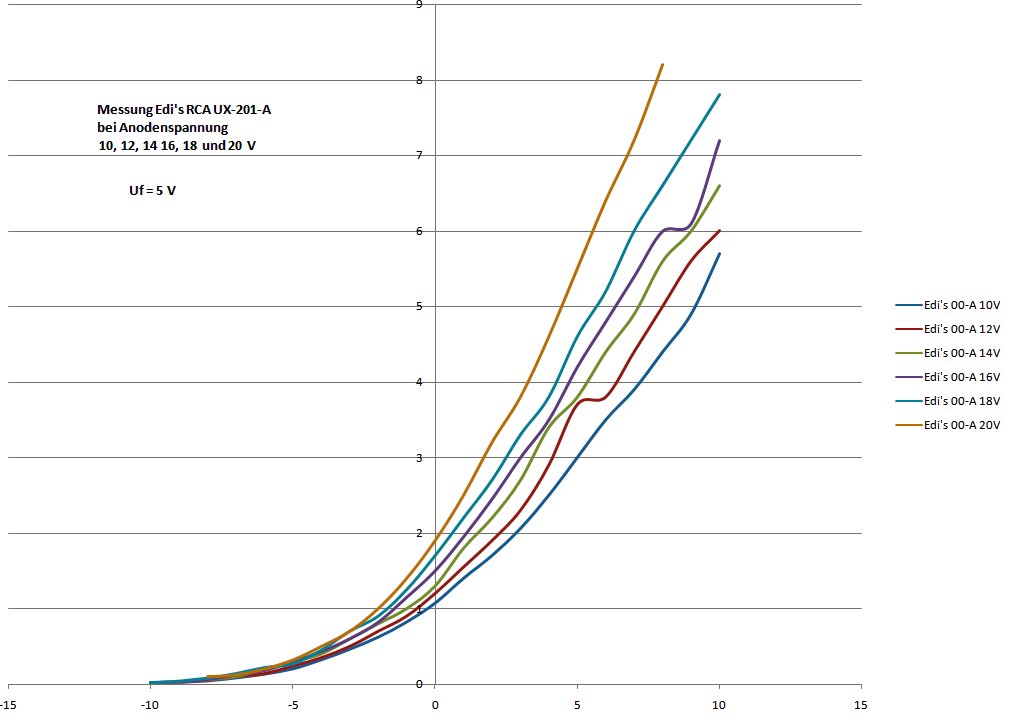

Messung Edi- 00-A mit niedrigen Betriebsspannungen
von 10- 20 V

Zweimal gemessen- tatsächlich ist bei 12V und 16V ein deutlicher Knick in der Kennlinie zu messen- bei 14V jedoch nur sehr schwach.

.
