Nachdem die Dioden aus China angekommen sind, habe ich sie flugs eingebaut.
Selengleichrichter raus, neue Dioden drin, hier eine auf der Oberseite

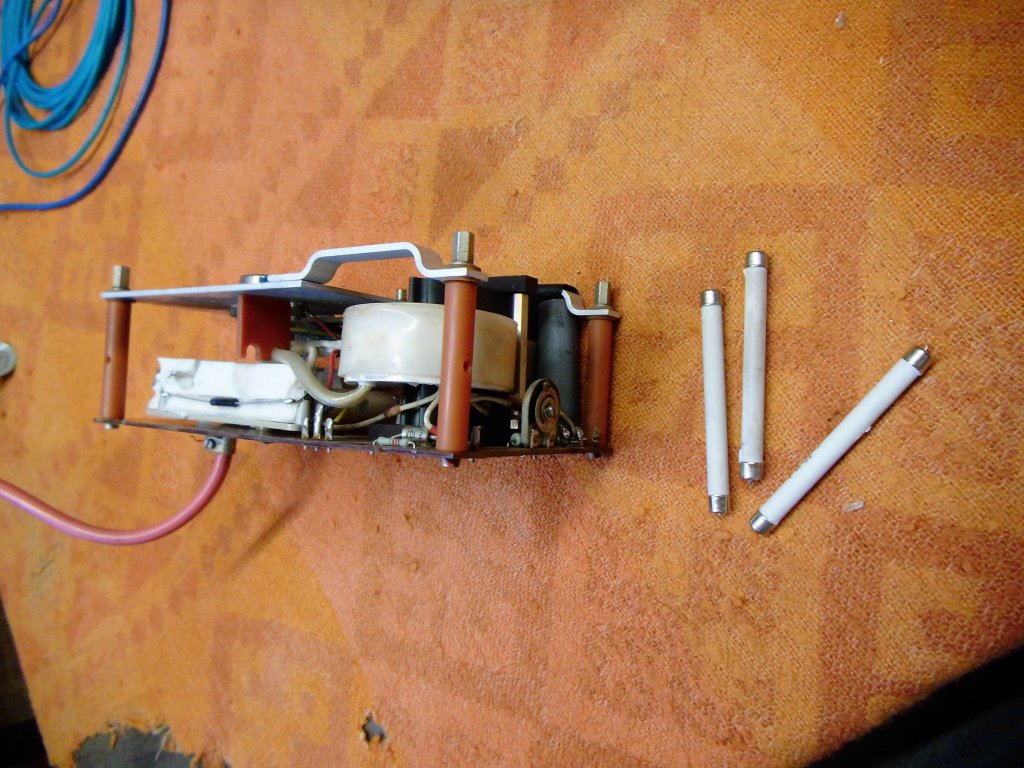

Selengleichrichter raus, neue Dioden drin, eine an der Seite ist zu sehen, daneben die defekten Selenstäbe

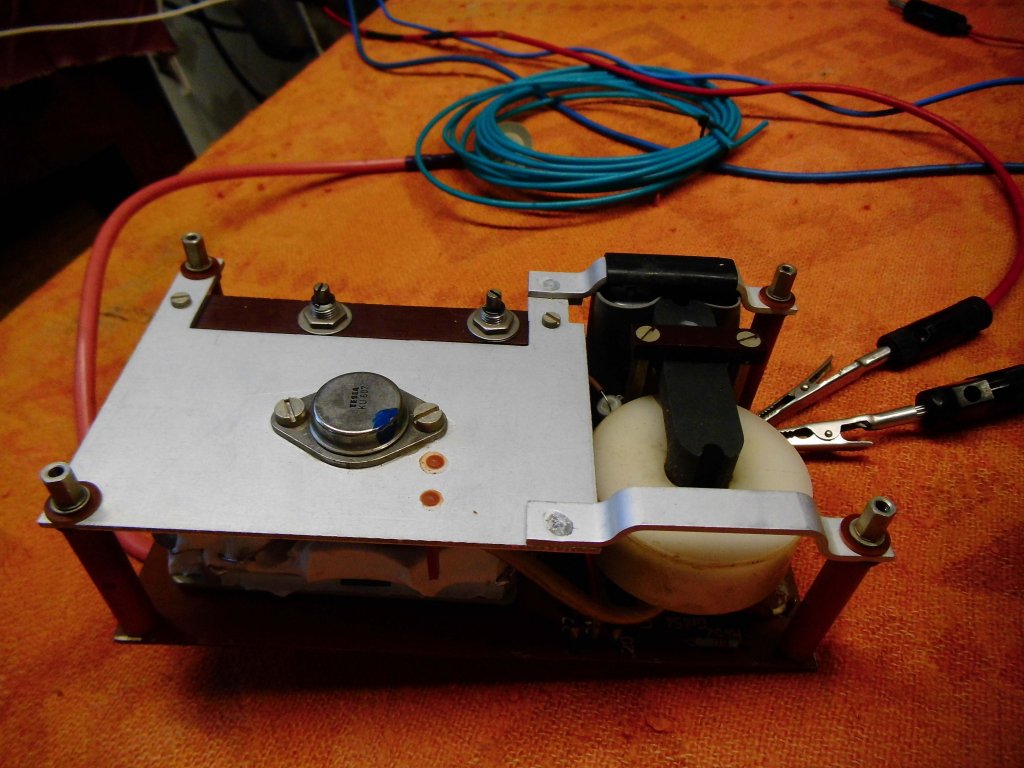

Test, Betriebsspannung angelegt

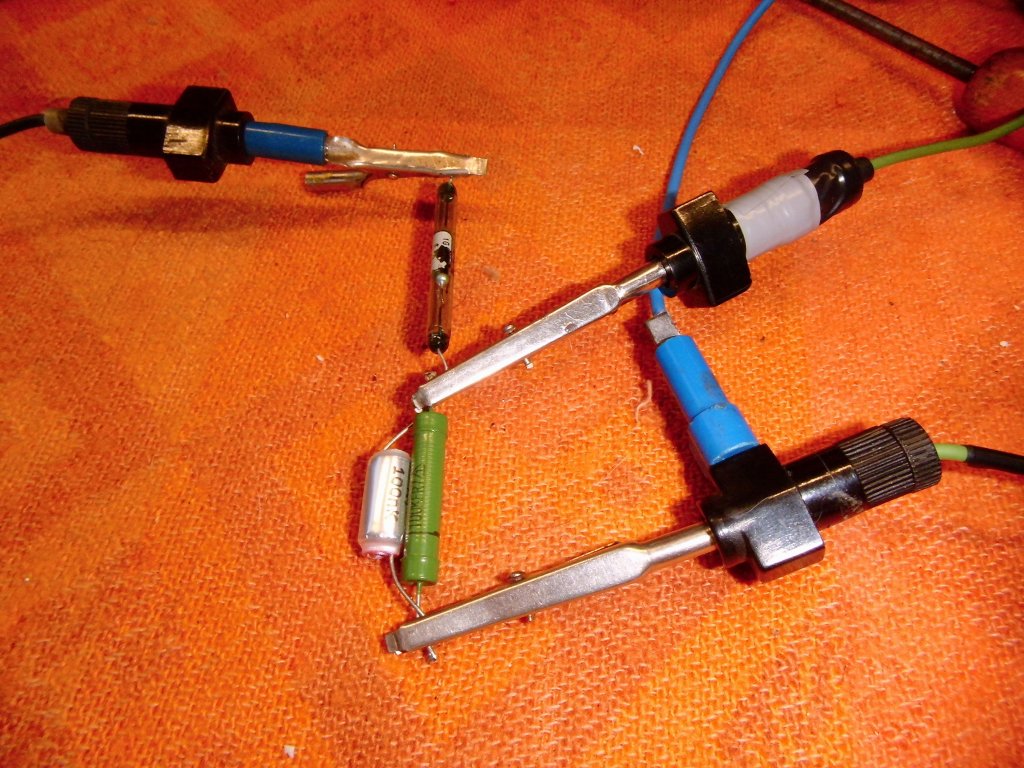

Provisorischer Spannungsteiler, 1 GOhm- Widerstand im Glasröhrchen zu 100 KOhm, als Spannungsteiler für das Röhrenvoltmeter. Das Röhrenvoltmeter ist für solche Messungen das Mittel der Wahl, es hat keine empfindlichen Halbleiterbauelemente, die man mit hohern statischen Ladungen zerschiueßen könnte.
Hochspannung ist da- es wird zwar zuwenig angezeigt, aber die Nachbeschleunigung ist sehr hochohmig, und der provisorische Spannungsteiler eine zu hohe "Last". Ich denke, es wird gehen.

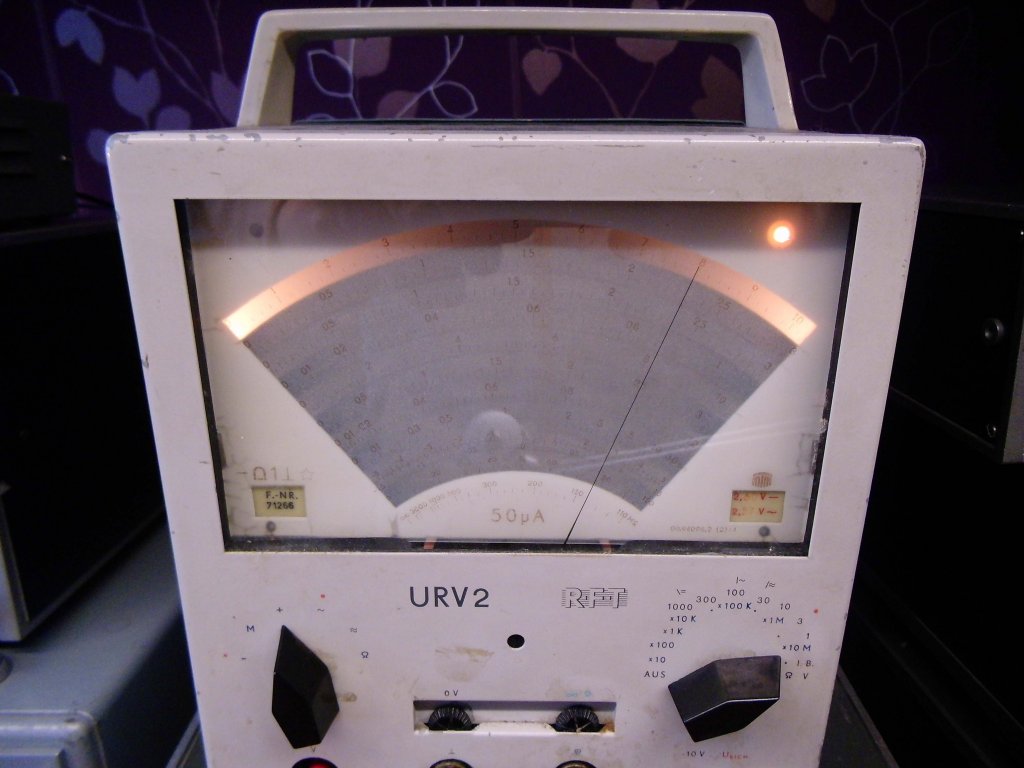

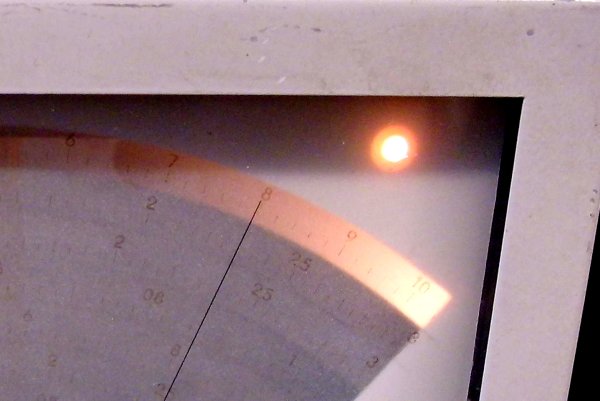

Bereich des Röhrenvoltmeters 1V, Spannungsteiler 1 GOm zu 100 KOhm = 1:10000, Anzeige 0,8V, also gemessen 8 KV.

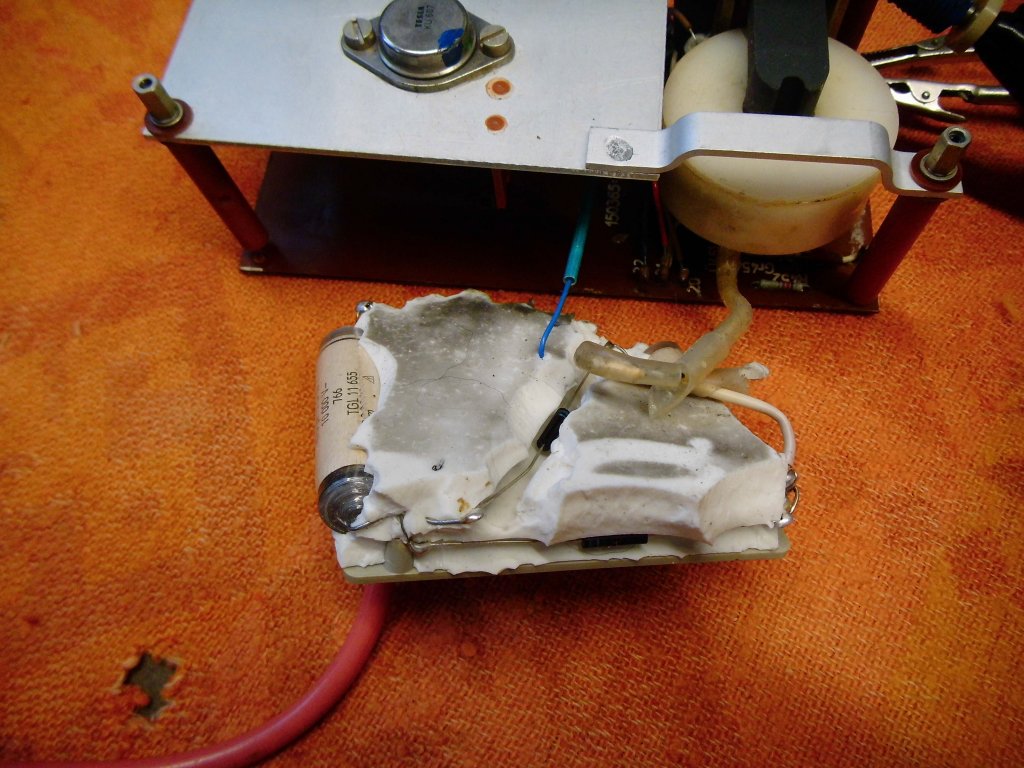

Die Kaskade habe ich mit Baumarkt- Silikon vergossen. Nicht essigvernetzend, und enthält Mittel gegen Ungeziefer und Schimmelpilze. Für einen Oszillographen schon richtig- wer will da schon Fliegen und Pilze drin haben... :-)

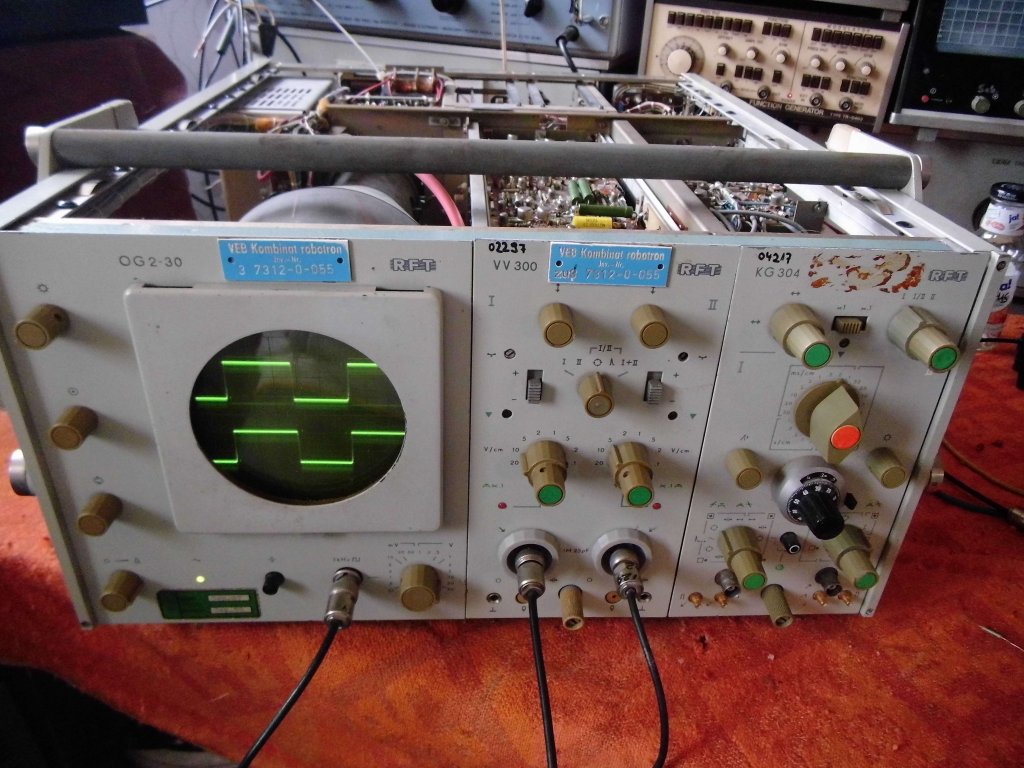

HV wieder ok.

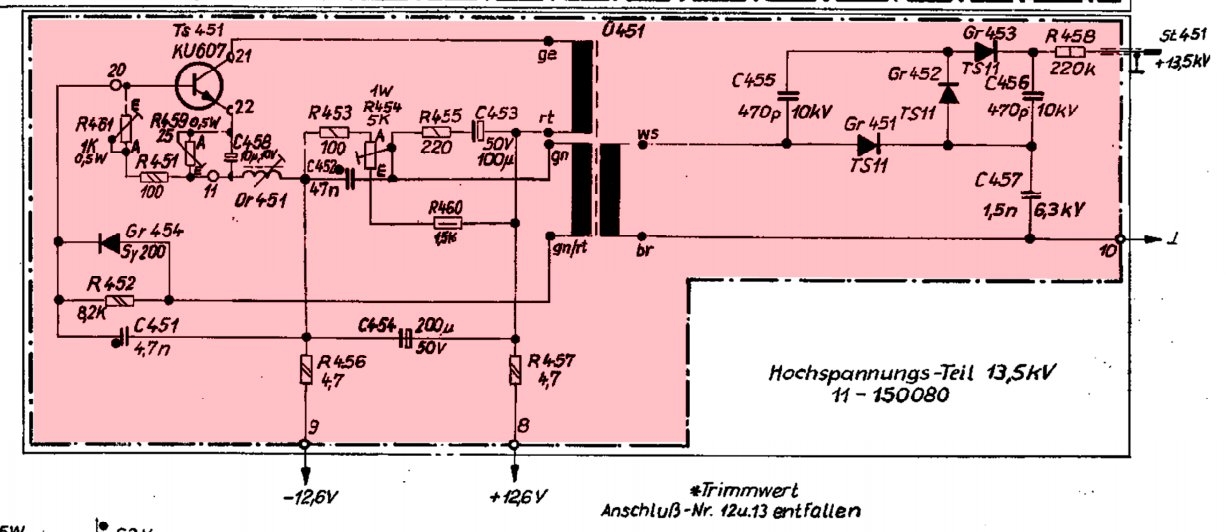

Der Schaltplan der Nachbeschleunigungs- Baugruppe.
