Analyse, Erstellung von Unterlagen
Bisher gibt es keine Unterlagen, so muß ich diese selbst erstellen.

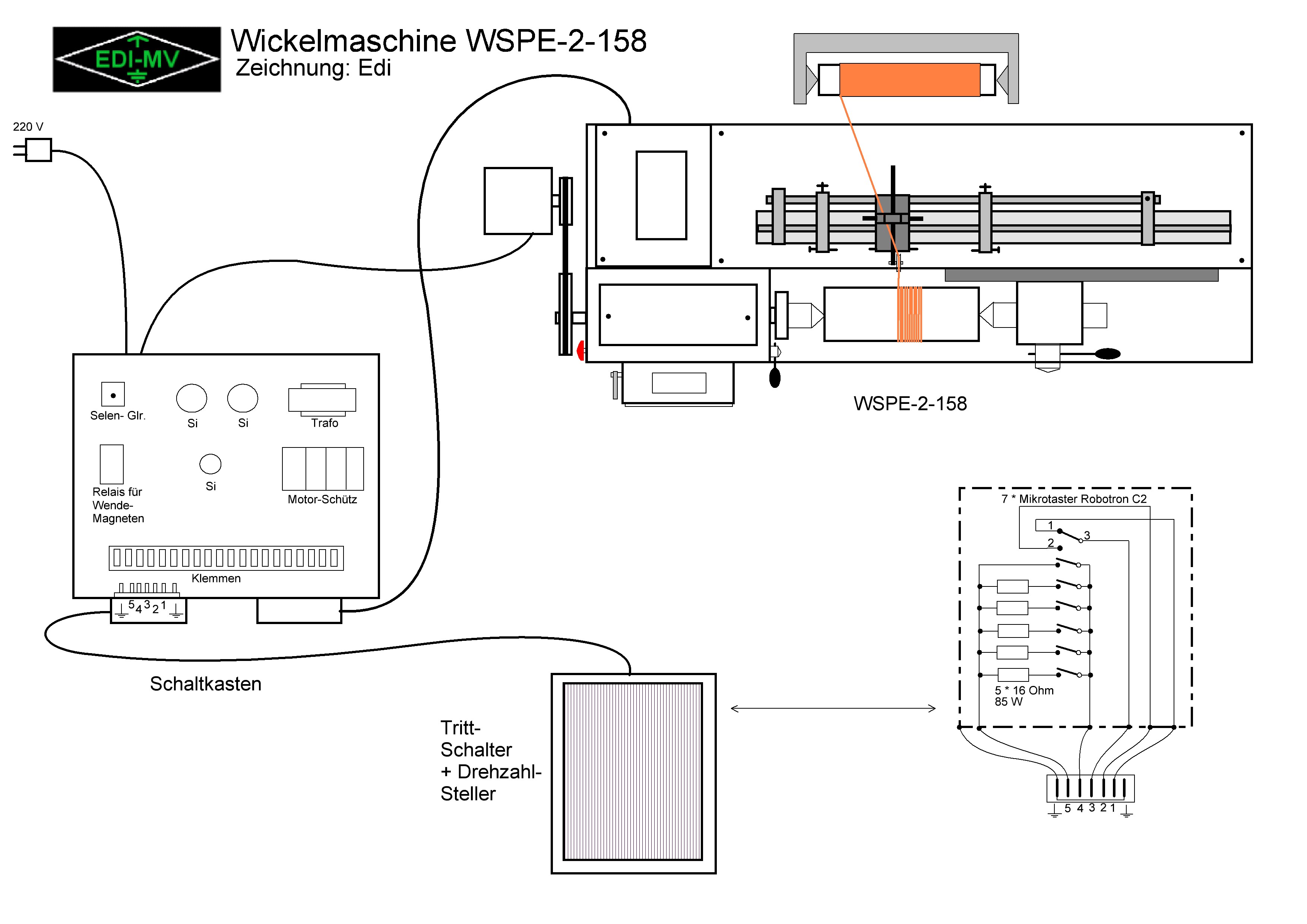

Hierzu habe ich eine Übersichts- Zeichnung erstellt.
(Ich wünsche keinen Upload der Zeichnung auf andere Plattformen !)

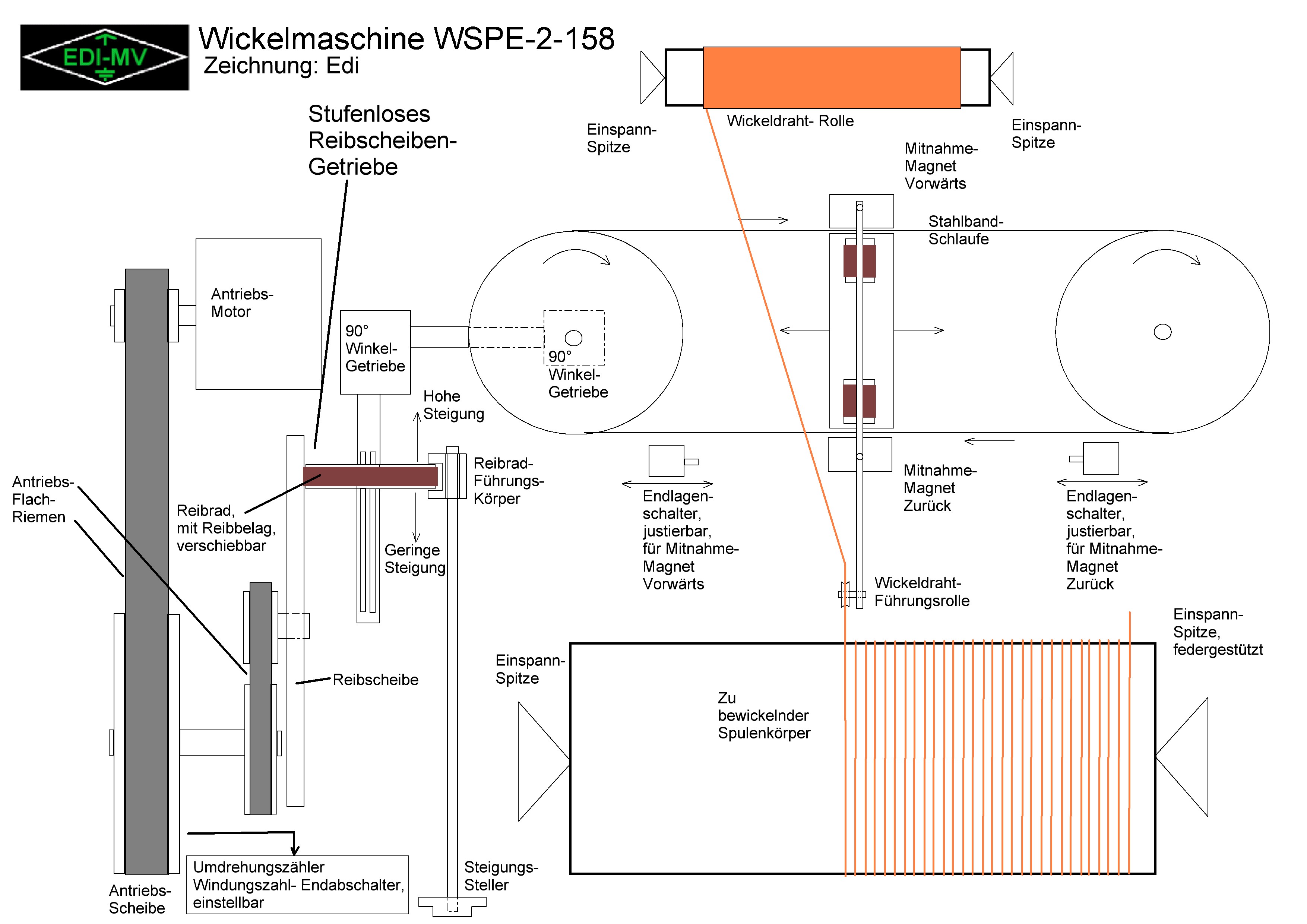

Der Aufbau der Maschine mit Komponenten
In dieser Wickelmaschine ist eine außergewöhnliche Lösung für die Wickelführung realisiert worden- eine Stahlbandschleife wird über zwei Rollen mit einer sehr niedrigen Geschwindigkeit gedreht, die Geschwindigkeit kann durch ein Reibscheibengetriebe stufenlos exakt eingestellt werden, dies realisiert die Windungssteigung.

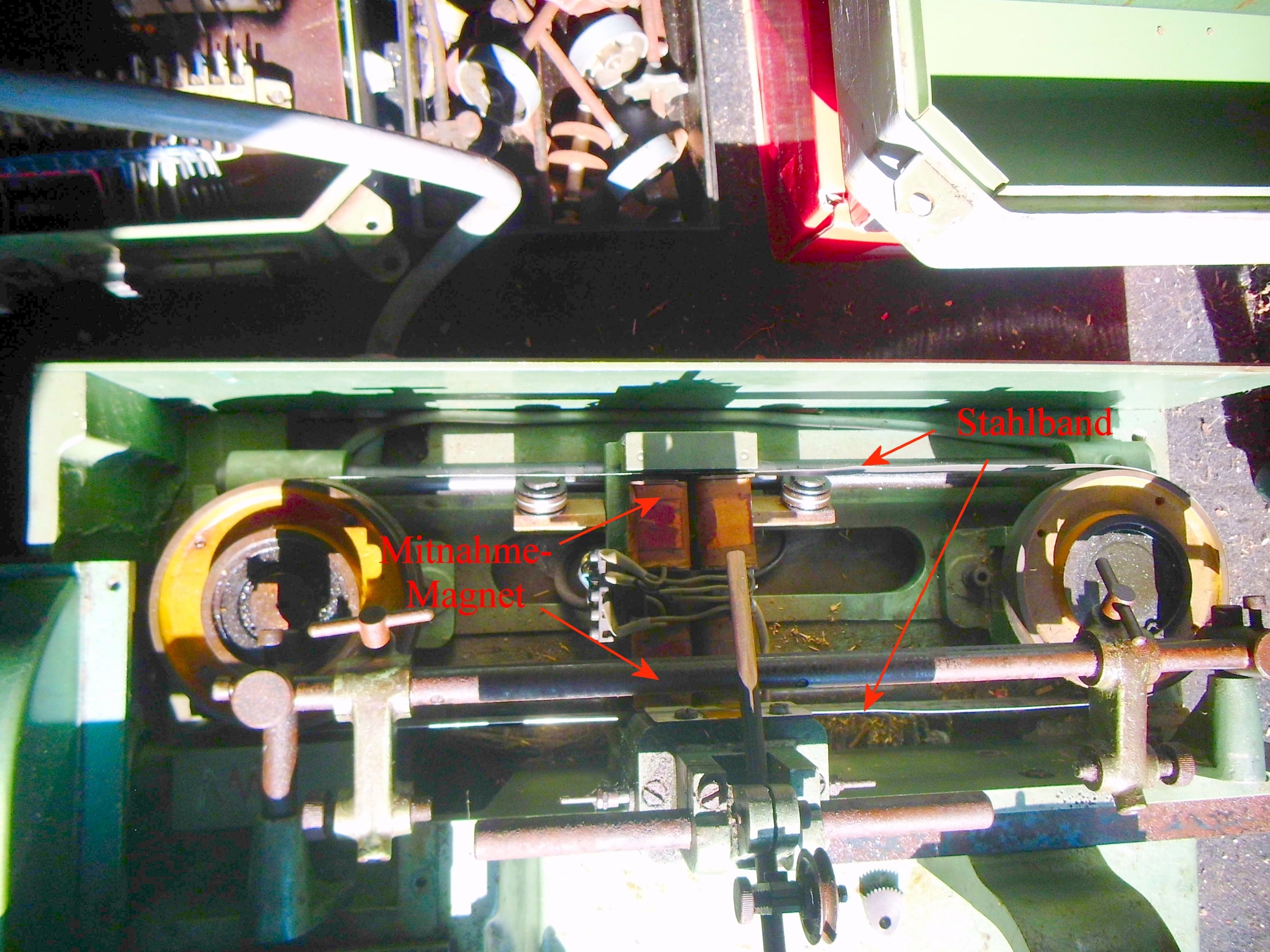

Die Drahtführung wird mittels Elektromagneten an die hinlaufende oder rücklaufende Stahlband- Seite angekoppelt. Jeweils beim Erreichen des Führungsanschlags -das Lagen- Ende- bewirkt ein Endlagenschalter die Richtungsumkehr durch Umschalten der Magneten.
Die ständige Richtungsumkehr am Lagen- Ende wird solange fortgesetzt, bis vom Zählwerk bei Erreichen einer eingestellten Windungszahl die Endabschaltung ausgelöst wird.
Für das Einfügen von Isolier- Zwischenlagen ("Lagen- Isolation") muß die Windungszahl für 1 Lage eingestellt sein, so daß der Wickelvorgang dann wieder für die nächste Lage neu gestartet wird.
Es ist auch möglich, an einem Lagen- Ende von Hand zu stoppen, und die Lagenisolation einzuführen und den Vorgang bis zum Erreichen der Ent- Windungszahl fortzusetzen.
Beim Wickeln mit Lagenisolation muß der Wickler sehr aufpassen.
Ohne Isolier- Zwischenlagen wird dennoch äußerst sauber gewickelt.
Bei dieser Wickelart ist VORHER die Spannung zwischen den Lagen- Enden zu ermitteln, ggf. muß doch mit Lagenisolation gearbeitet werden, dann ist der größere Wickelraum zu kalkulieren.
Auf diese Art lassen sich hervorragend Transformatoren- und Übertrager- Wicklungen, Drosseln, sowie mindestens ein- und mehrlagige Zylinderspulen wickeln.
Der maximale Durchmesser ist 230 mm, die maximale Wickellänge für eine Lage ca. 200 mm.
Ein sofortiger Rücksprung zum Windungsanfang, der einst für mehrlagige Zylinderspulen Anwendung fand, ist nicht automatisch möglich, aber ein kurzes Ausschalten am Ende der Wicklung löst die Elektromagneten, und die Führung kann von Hand an den Anfang zurückgestellt und nach Wiedereinschalten die nächste Lage gewickelt werden.
Ob eine Kreuzwicklung möglich ist, kann ich noch nicht sagen.
Für die kapazitätsarme = verlustarme HF- Spulen- Wicklung gibt es aber alternative Wickelarten, die teils sogar besser sind.
Hier einige Wicklungsarten für HF- Spulen in der Reihenfolge:
- Einfache Einlagen- oder Mehrlagen- Spule: Sehr hohe Kapazitäten
- Mehrlagen- Spule mit Vor- und Zurück- Bewicklung: Hohe Kapazitäten
- Mehrlagen- Spule mit Rücksprung zum Wicklungsanfang bei jeder Lage: Kap. geringer
- Mehrlagen- Spule mit Zickzack- Wicklung der letzten Windung einer Lage: Kap. geringer
- Kreuzwicklung: Kap. geringer
- Kammerwicklung: Kapazitäten sehr gering
- "Bank- Wicklung" = "Stufenwicklung" = "Telefunken- Wicklung": Die Oberklasse der HF-
Spulenwickel- Kunst, Kapazitäten äußerst gering
Bitte beachten Sie meine Ausführungen zu Wickelarten, hier, viele Folgeseiten.
Die sehr seltene "Bankwicklung", die nur in der Anfangszeit des Funks, bis Ende der 20er Jahre, angewandt wurde, ist aufgrund geringster Windunskapazitäten und damit Verlustarmut absolut hervorragend, aber äußerst schwierig herzustellen.
Die WSPE hat diese Wickelart nicht vorgesehen, aber sie kann realisiert werden.
In der Maschine befinden sich Schaltleisten für Motoren, Magnete und Schalter.
So kann man durch eine Änderung der Steuerung -durch entsprechende Beschaltung der Schaltleisten, ggf. Zusatz weiterer Schaltelemente- andere Arbeitsmodi bereitstellen.
Welche Modi möglich bzw. vorgesehen waren, ist mangels Unterlagen noch nicht bekannt.
.
