WVA VE- Das Elektronik- Innenleben

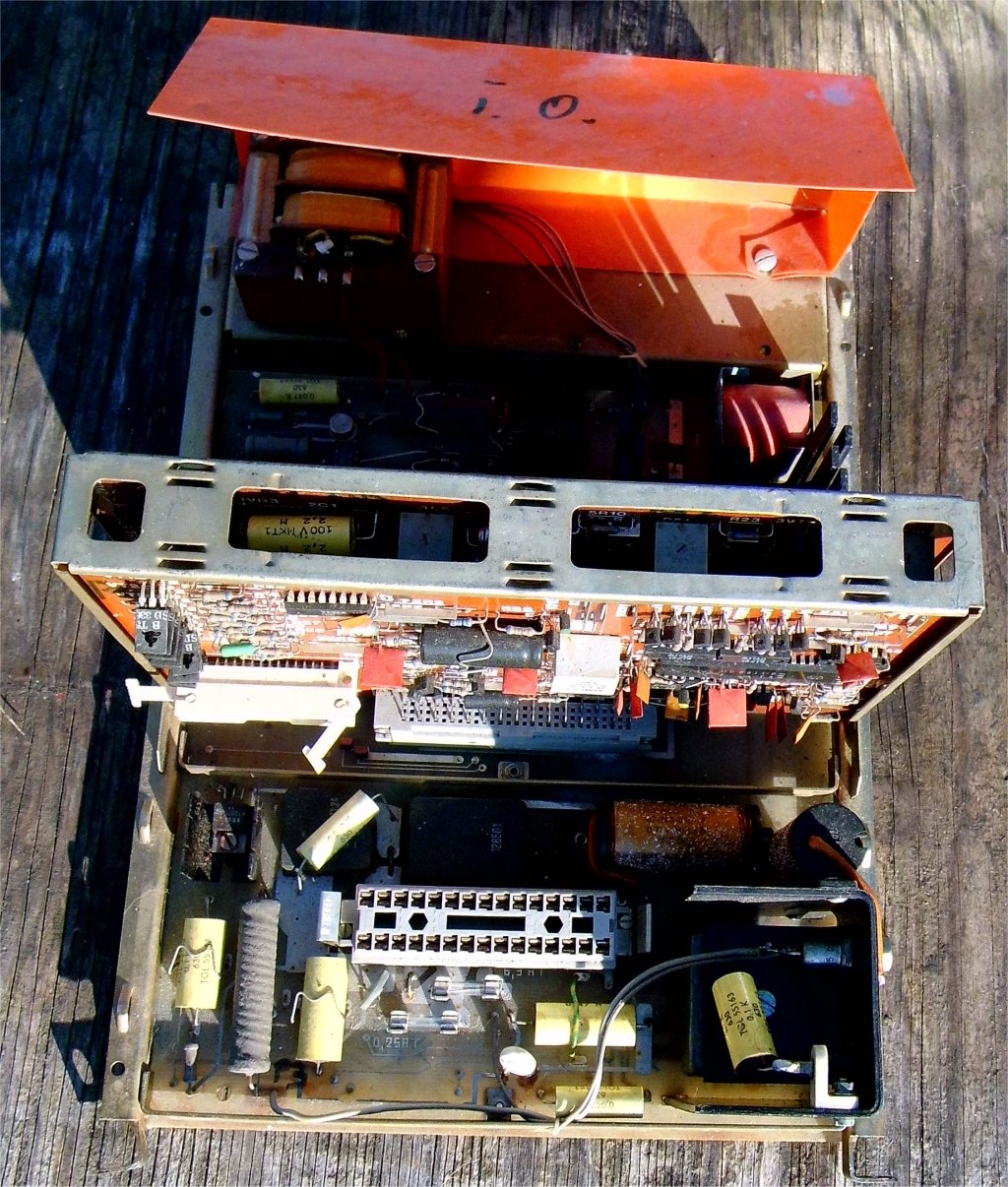

Die Elektronik- Einheit ("EE"), 2 Leiterplatten, die Platine mit dem Mikrorechner, sowie die Drehzahlregelung, stehen hochkant in einem Schutzrahmen.

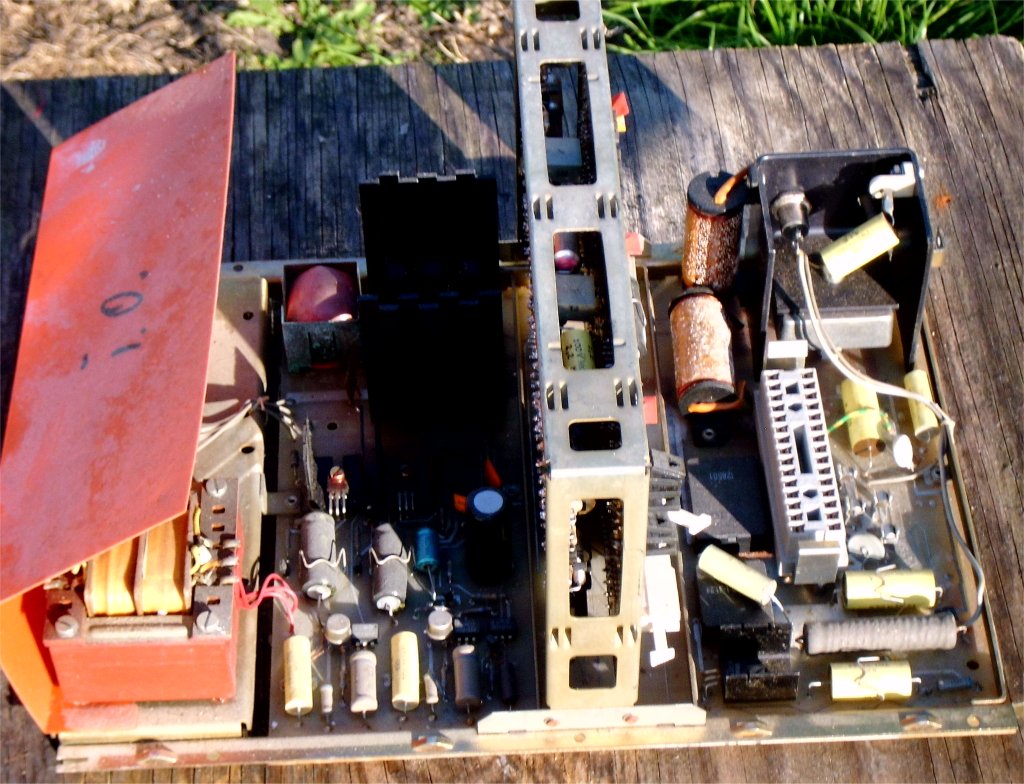

Die Elektronik- Einheit ("EE"), seitliche Ansicht.
Auf der Grundplatte sind die Stromversorgung, Stützbatterien und Schaltverstärker, diese mit Relais und Triacs, verbaut.

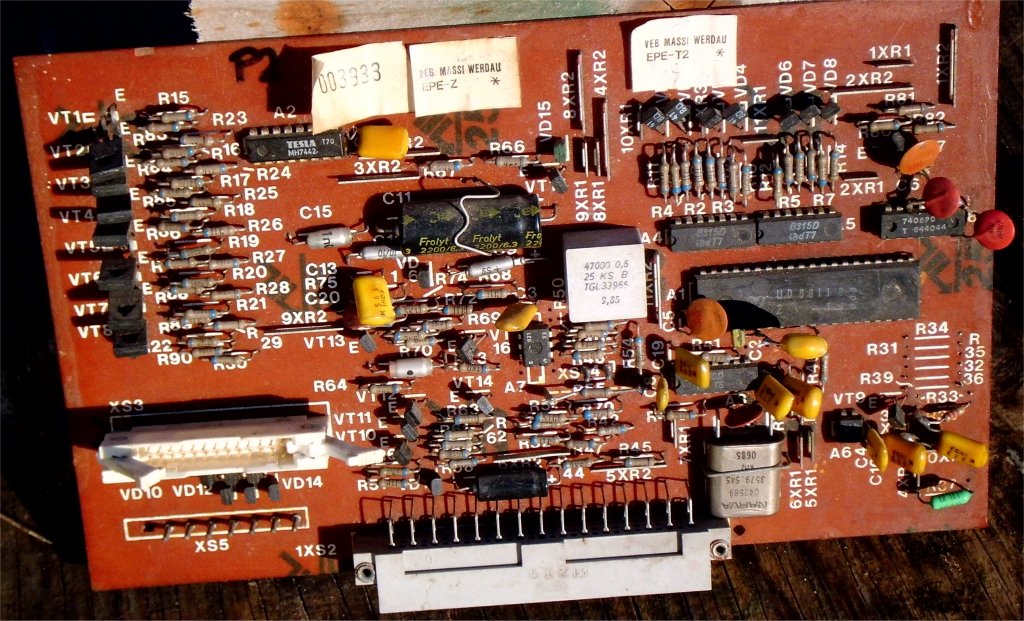

Die ZVE- Platine.
"ZVE" =(Zentrale Verarbeitungs- Einheit, heute "CPU" (Central processing unit)

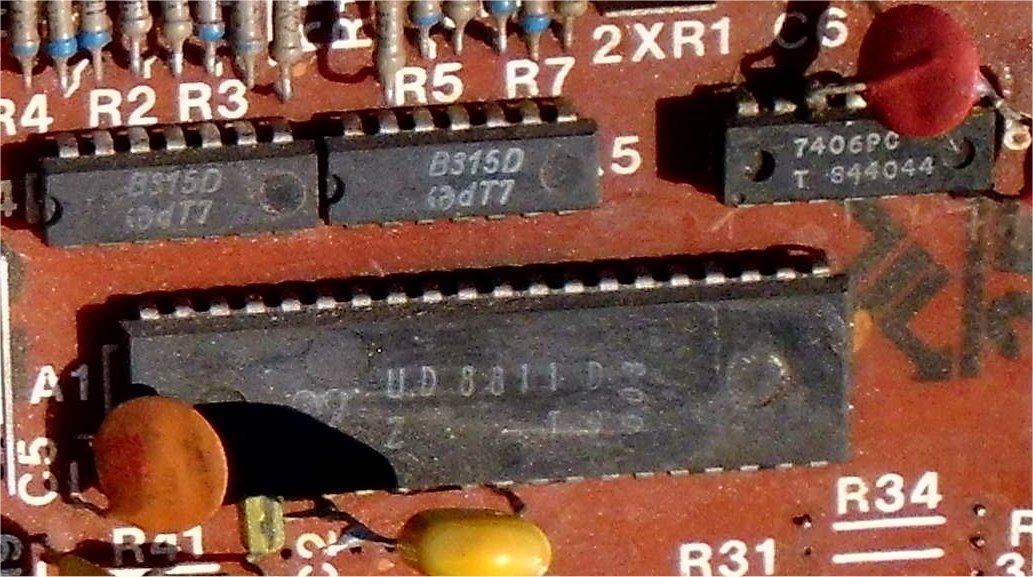

B315: Transistorarray mit 4 Si- npn- Transistoren
7406PC: Hex Inverter, Puffer/ Treiber mit Open-Collector- Ausgängen
UD8811: Der Einchip- Mikrorechner, er enthält:
- Programmspeicher
- RAM
- Ports für parallele Ein-/ Ausgabe
- Ports für serielle Ein-/ Ausgabe
- Zähler/Zeitgeber
- Interruptsteuerung
Taktfrequenz: 3,6 MHz (Buchstabe "D", die EMR mit "B" haben 8 MHz Taktfrequenz)
Verarbeitungsbreite: 8 Bit
ZahL der Basisbefehlstypen: 43
Speicherkapazität: 2 KByte direkt adressierbar (bei UB 8820
UB 882L M, extern) bzw. als ROM (bei UB 8810 D/UB 8811 D, intern)
- RAM-Kapazität: (intern) 128 Byte (davon 124 Mehrzweckregister und 4 Ein-/Ausgaberegister, dazu 16 Status-
und Steuerregister)
- Ein-/Ausgabeleitungen: 32
- UART (vollduplex, durch internen Zeitgeber getaktet)
- 2 programmierbare 8-Bit- ZähIer/ Zeitgeber mit je einem programmierbaren 6-Bit-Vorteiler
- Der Takt ist von einem externen Taktgeneratbr zu liefern (on-Chip- OszilIator nur bei Anschlußvariante UB 88xO D/M).
- 6 priorislerte und vektorisierte Interruptquellen
- Möglichkeit der Adressierung externer Speicher bls 124 KByte
- Power-Down-Betrlebsart
- TTL-Kompatibilität aller Anschlüsse

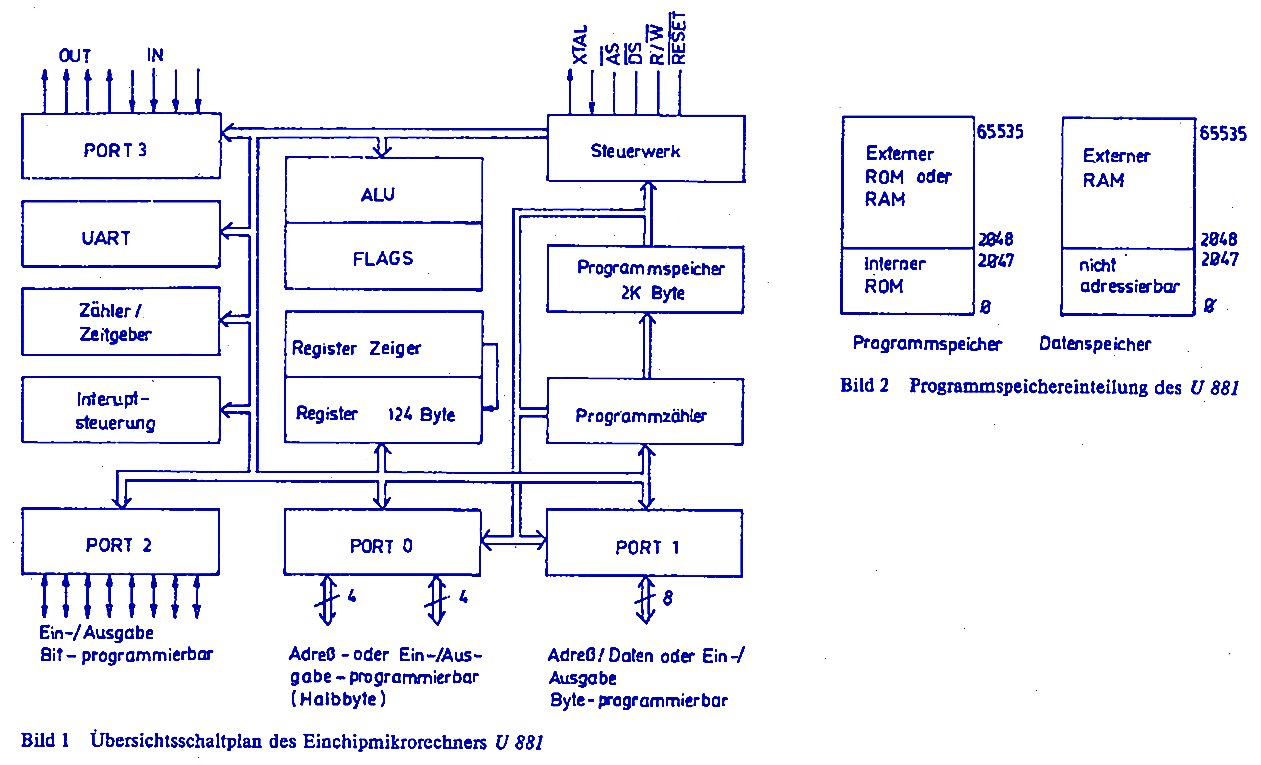

Blockschaltbild UD881
Das ist das Innenleben des Einchip- Mikrorechners.
Der in der "WVA VE" verbaute UD8811 ist fest programmiert (maskenprogrammiert), kann jedoch auch externe Programme ausführen !
Die vierte Ziffer "1" der Bezeichnung bedeutet "power down fähig", das Programm wird bei Stromausfall gerettet, wenn der Mikrorechner mit einer Akku- Spannuzngserhaltung beschaltet wird.

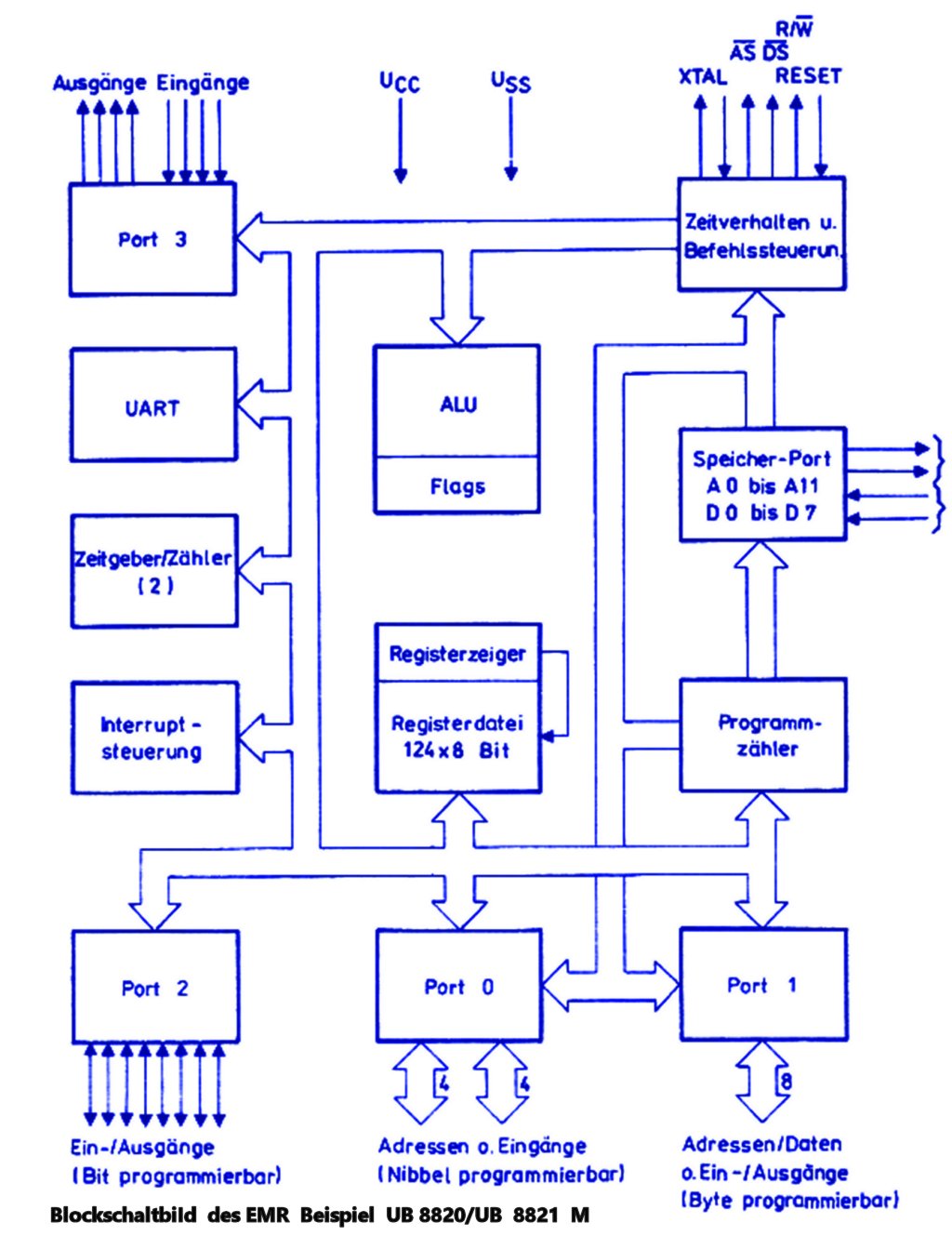

Blockschaltbild der Entwicklungsversion UB 8820

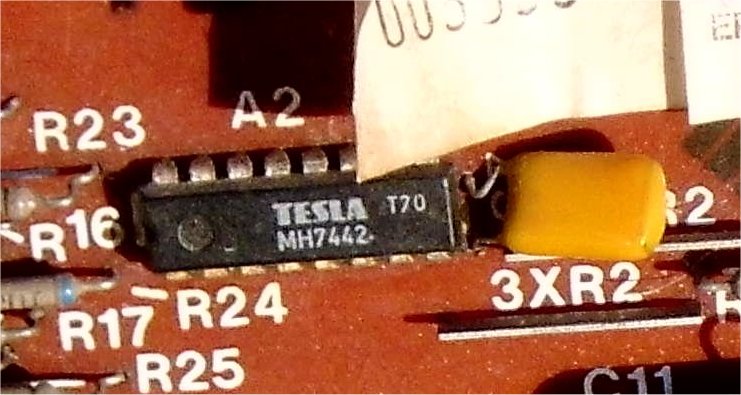

MH7442, BCD zu Dezimal- Decoder

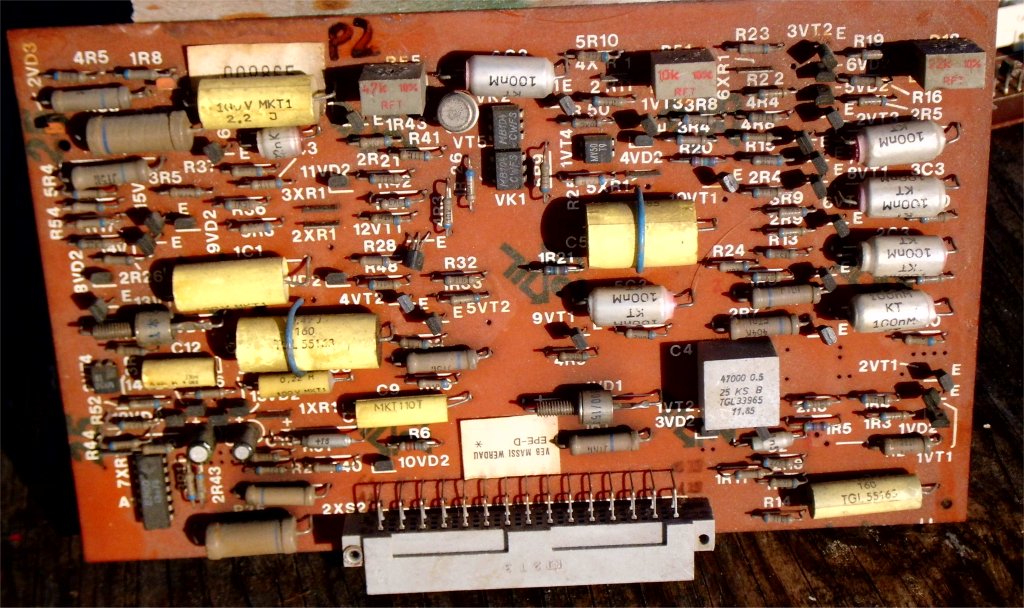

Die Drehzahlregelungs- Platine für den Waschmaschinenmotor.
