Abgleich

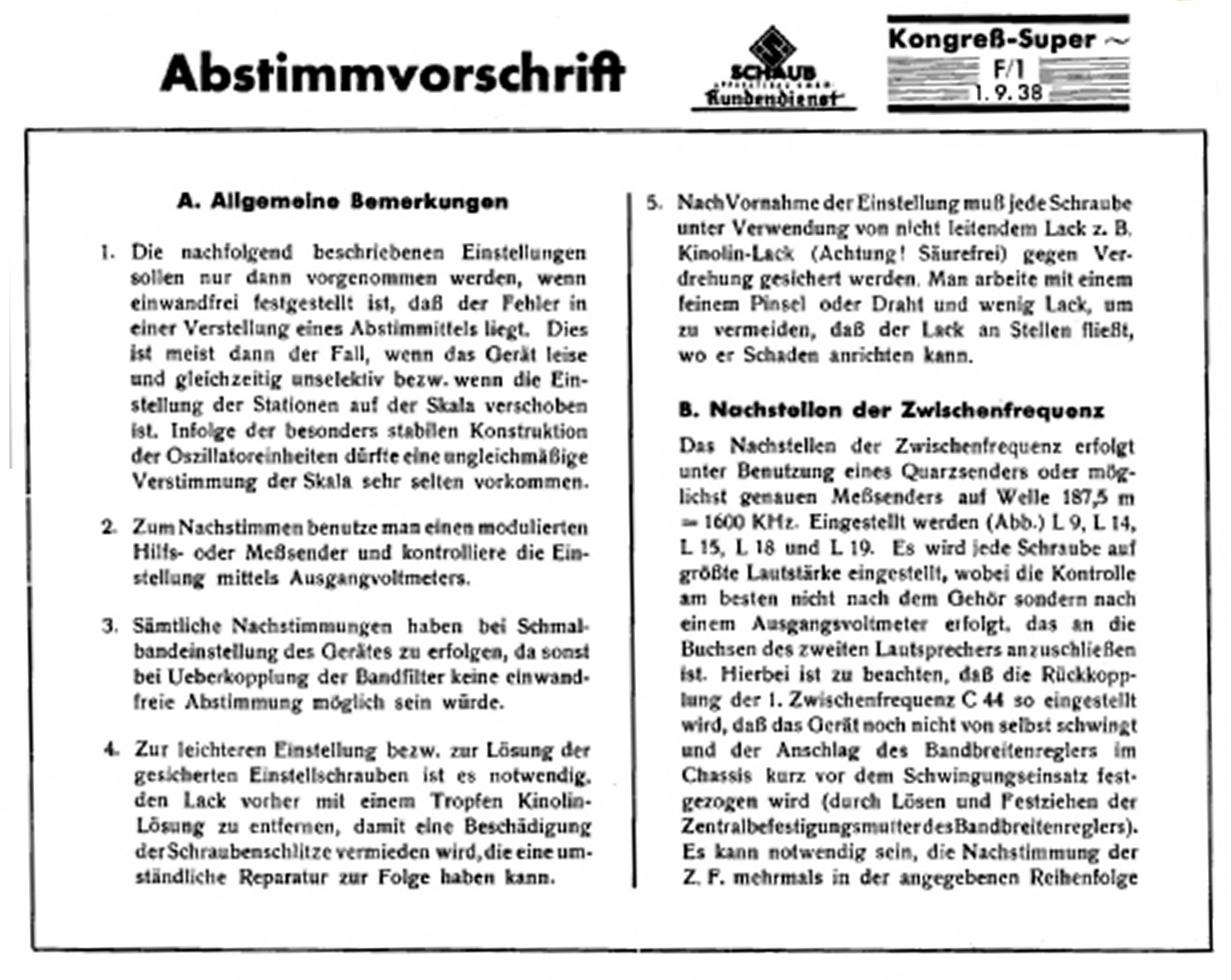

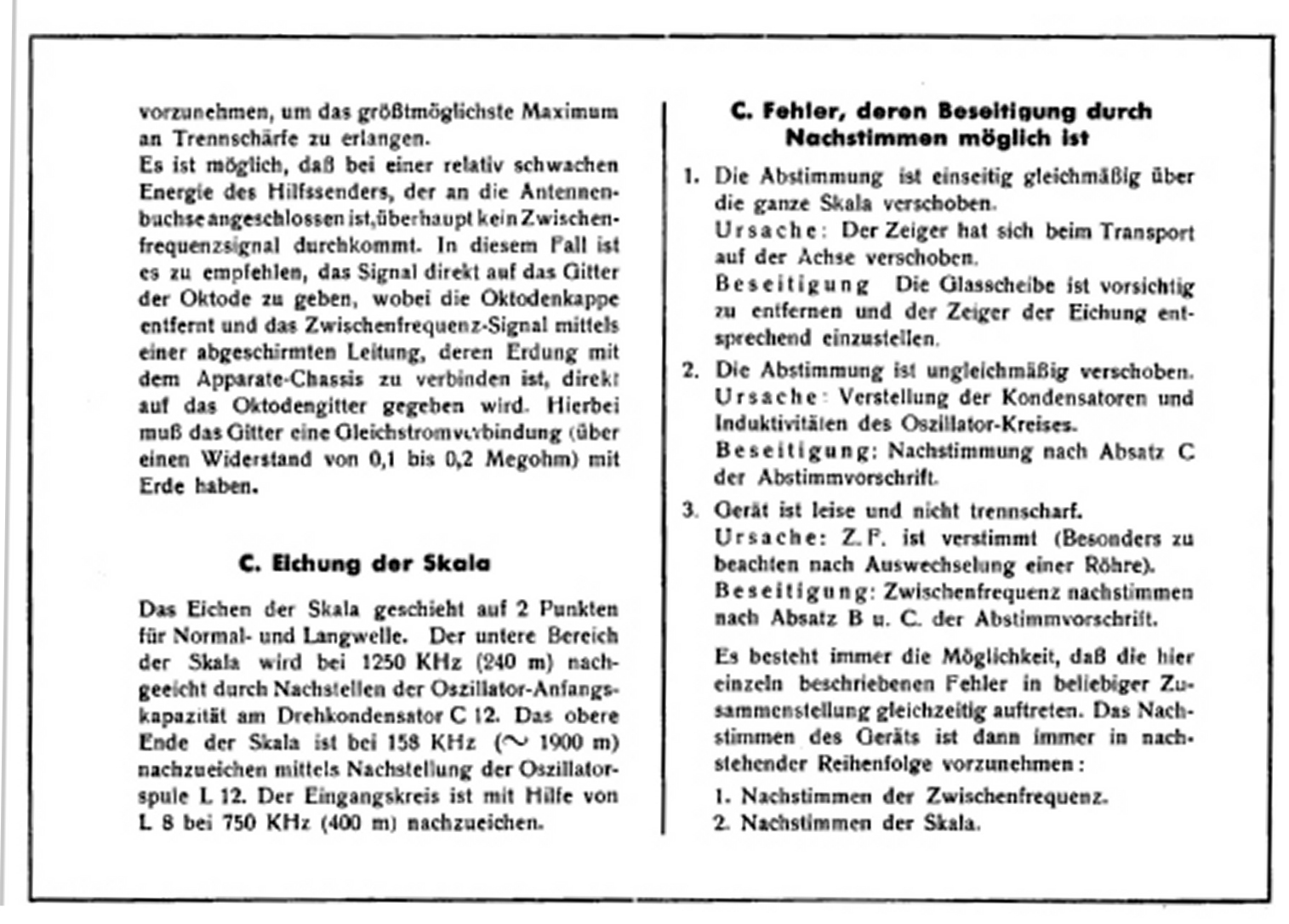

Es existieren verschiedene Abgleichanweisungen mit verschiedenen Abgleich- Eckfrequenzen.
Das ist eher unproblematisch.

Die Abgleich- Eckfrequenzen sind -außer 400 m/ 750 kHz- auf der Skale gekennzeichnet, jeweils ein kleiner roter Punkt auf dem Skalenumfang.

Die ZF ist eigentlich 1600 kHz, eine Abgleichanweisung gibt jedoch eine ZF von 1700 kHz an, schwer zu sagen, ob das ein Druckfehler ist, oder tatsächlich Chargen mit 1700 kHz- ZF ausgeliefert wurden. Für die Funktion wäre es unerheblich.

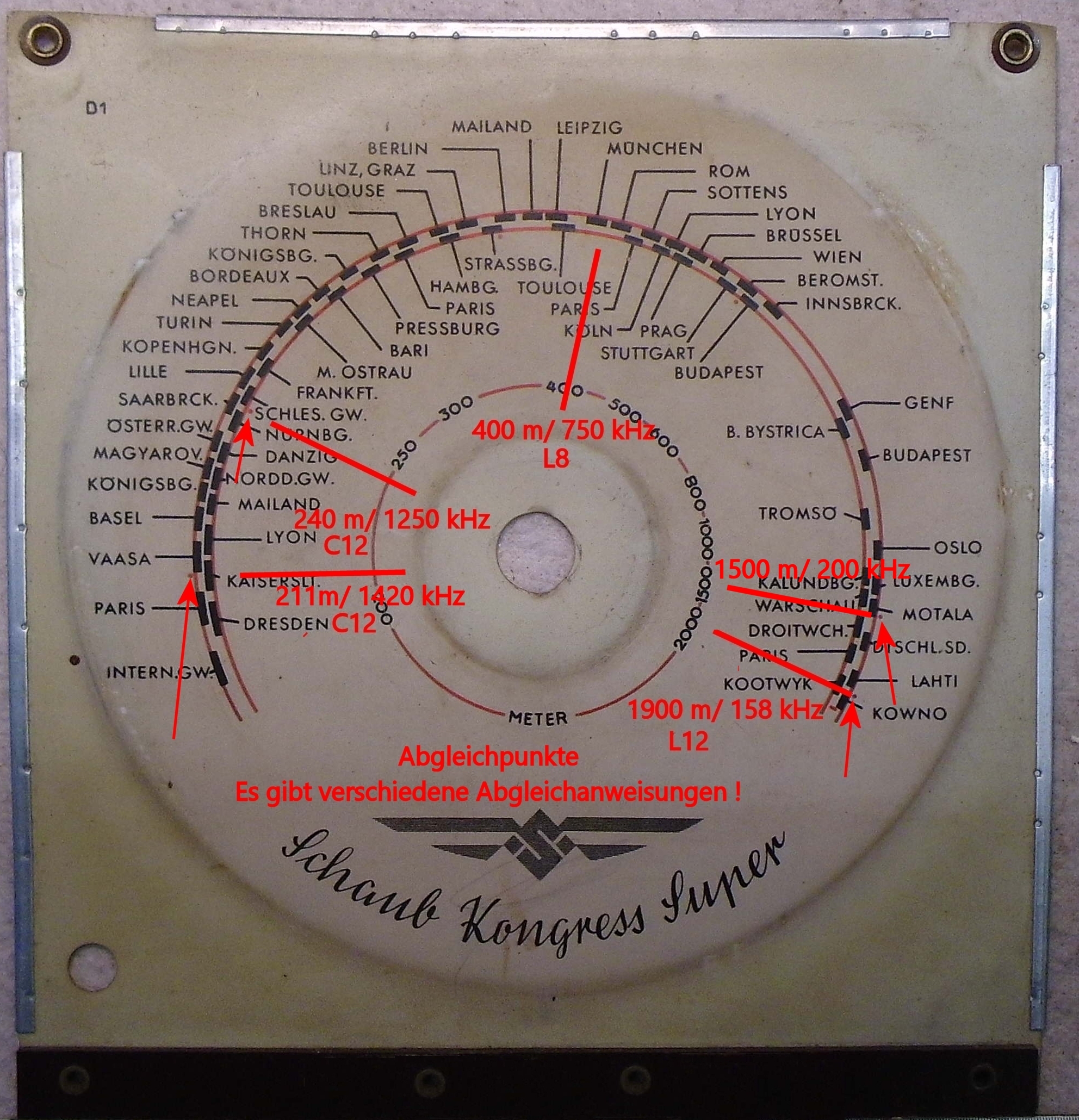

Ich habe die Abgleichanweisung überarbeitet, und mit dem Bild der Skale ergänzt.

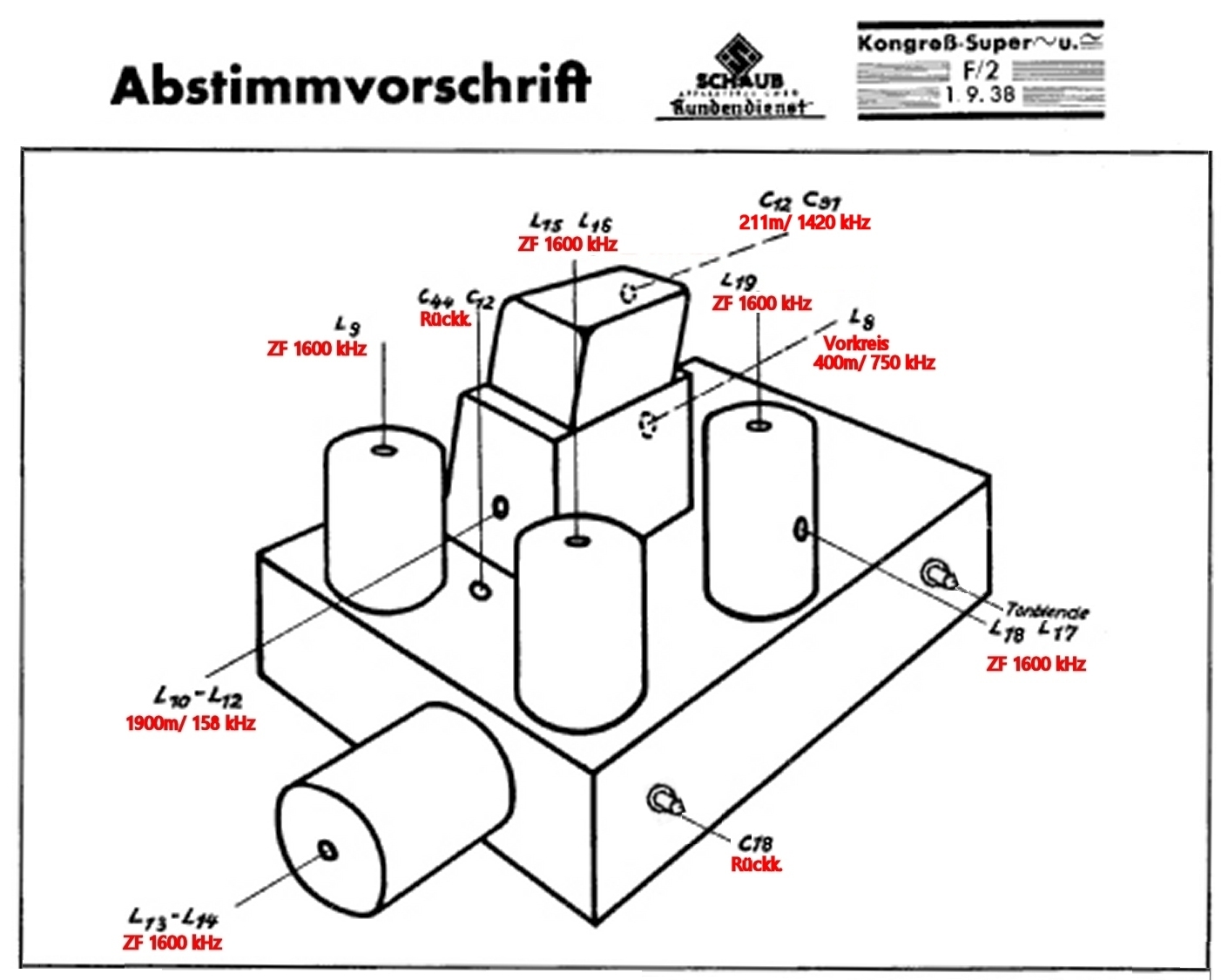

Wo ein Abgleichelement genannt ist, habe ich es auf dem Skalenfoto eingetragen.
(C12 zweimal, aufgrund verschiedener Abgleichanweisungen)

Wichtig ist ein äußerst vorsichtiger Umgang mit den Abgleichkernen in den Spulen !
Ein großer Schraubenzieher, der absolut genau paßt, sollte verwendet werden, und das so vorsichtig, wie möglich- das Plastik ist im Laufe der Jahrzehnte spröde geworden, und es gibt kleinste Abbrüche am Schraubenzieher- Schlitz.

Es macht sich gut, den Festlegelack zu entfernen, den Kern komplett herauszudrehen, dabei die Umdrehungen zu zählen, etwas Silikonöl auf das Gewinde, und wieder die gleiche Umdrehungszahl einzuschrauben.
Lieber alles so lassen, wer sich das nicht zutraut.

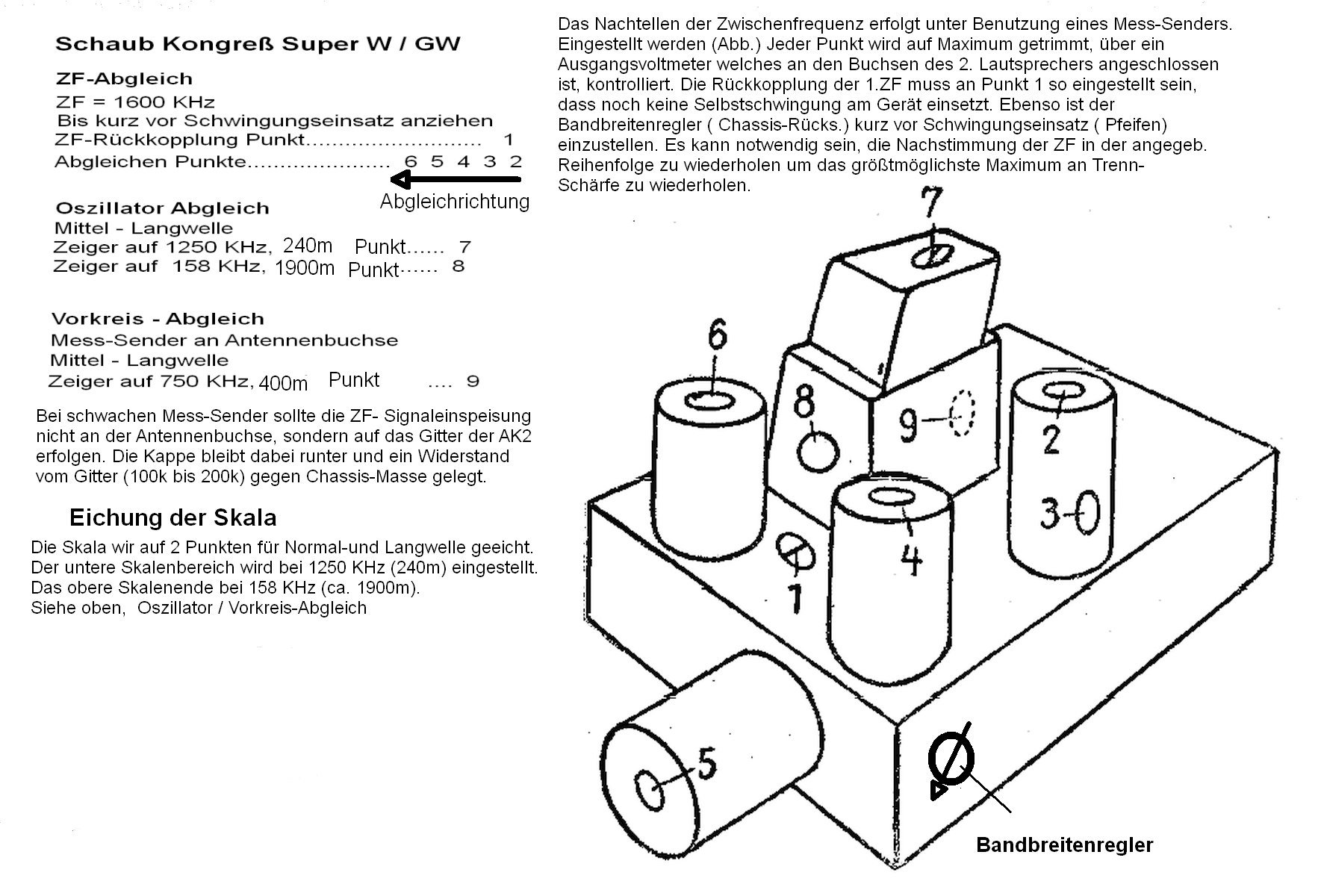

Abgleich C12 (Punkt 7) auf 1250 kHz (240 m)
ZF 1600 kHz


ZF 1600 kHz


Abgleich C12 auf 1250 kHz (240 m)

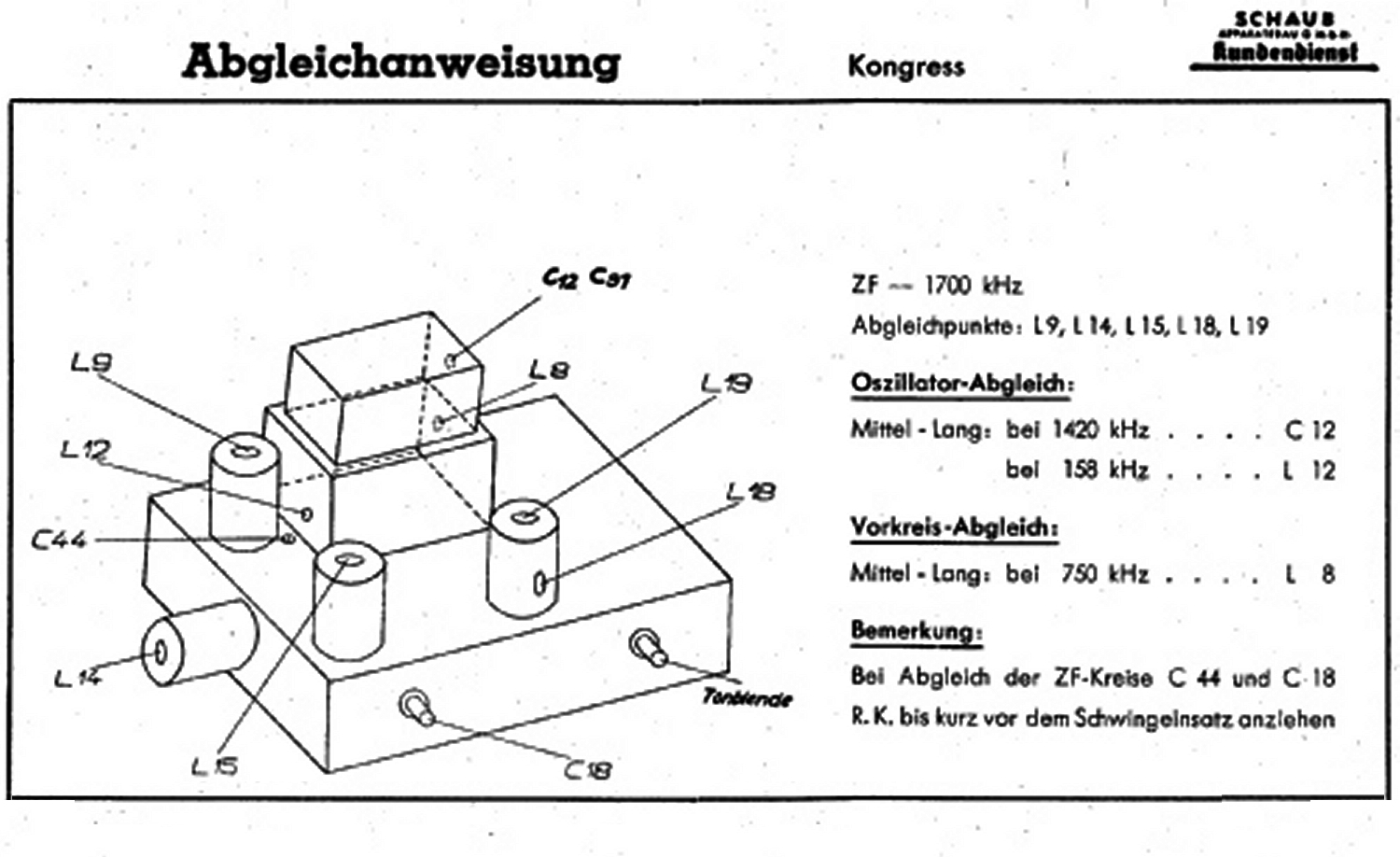

ZF 1700 kHz
Abgleich C12 auf 1420 kHz (211 m)
