Restauration Schallwand

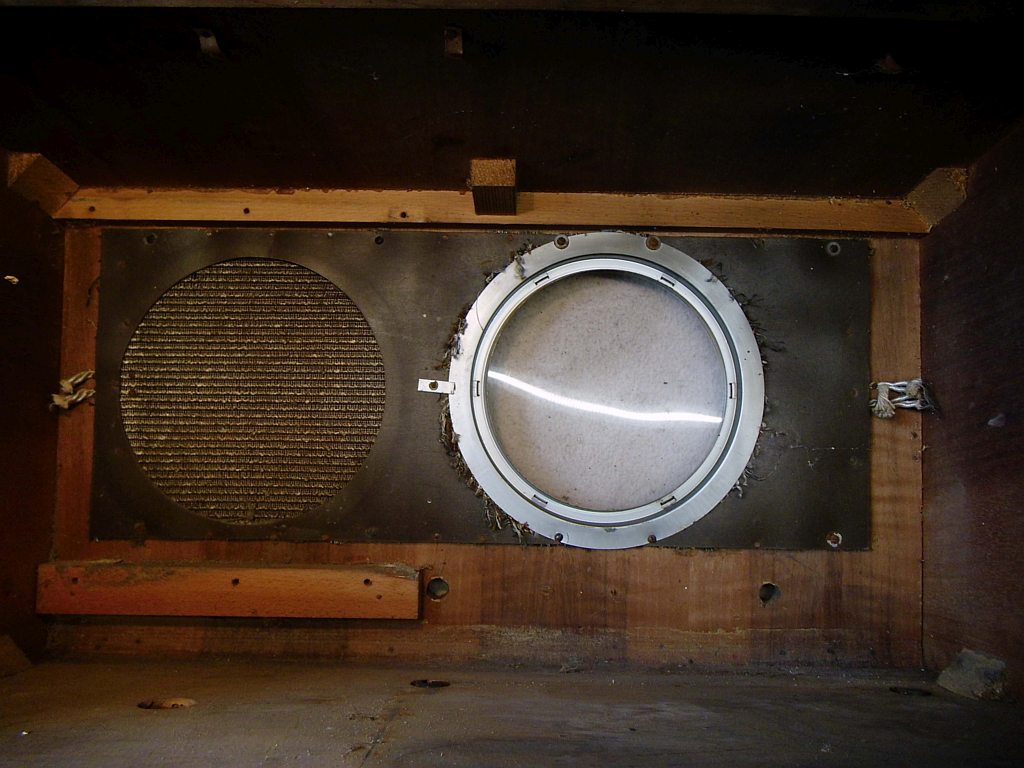

Die Schallwand von vorn, links unten ist zu erkennen, daß die Schallwand "eingedrückt" ist. Der Stoff ist verdreckt und mürbe, ein rechteckiger Ausschnitt drin, vielleicht war da ein Firmenschild oder ähnliches befestigt.
Schallwandmaterial und  Stoff sind nicht mehr  brauchbar.

Die Schallwand ist aus Hartpappe, und sehr verzogen.

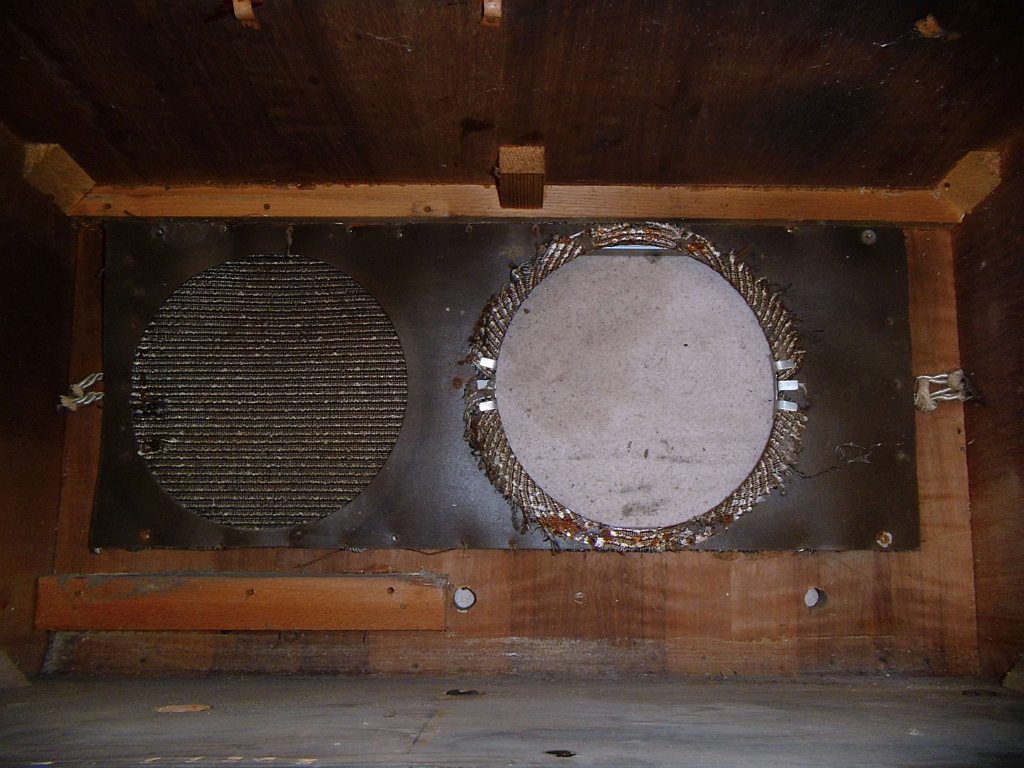

Die Skalenlünette (ähnlich Uhrglas) ist aus der Schallwand ausgebaut.

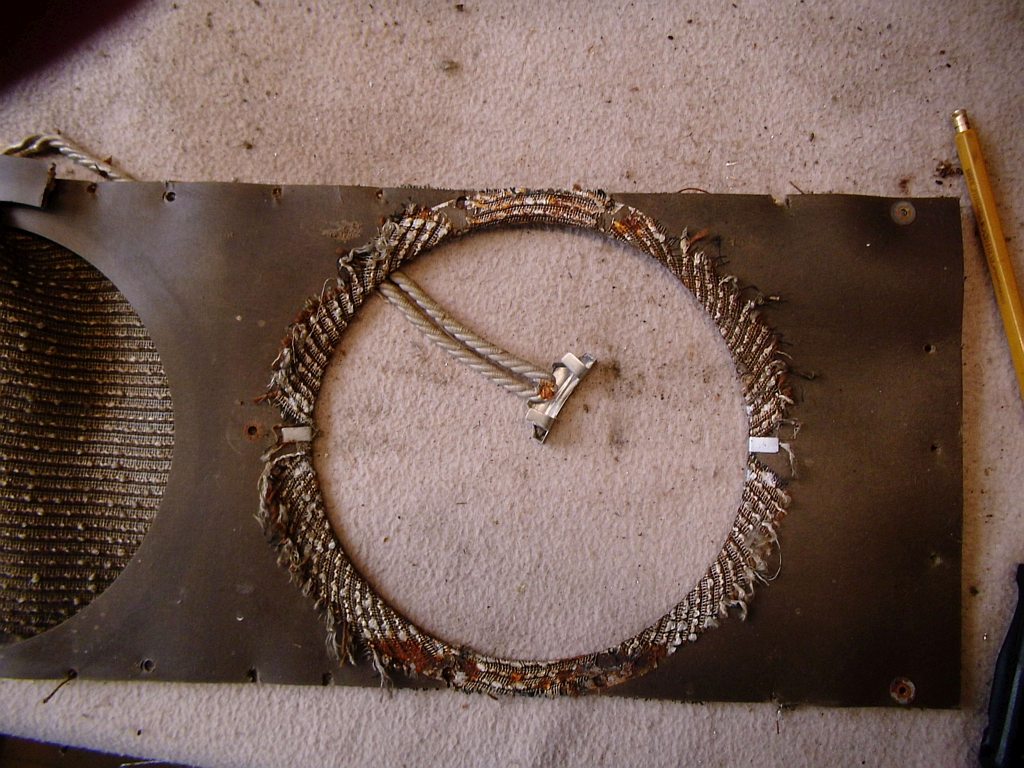

Die Schallwand- Pappe ist ausgebaut, und die Halterung für die Zier- Kordel sind abgezogen.

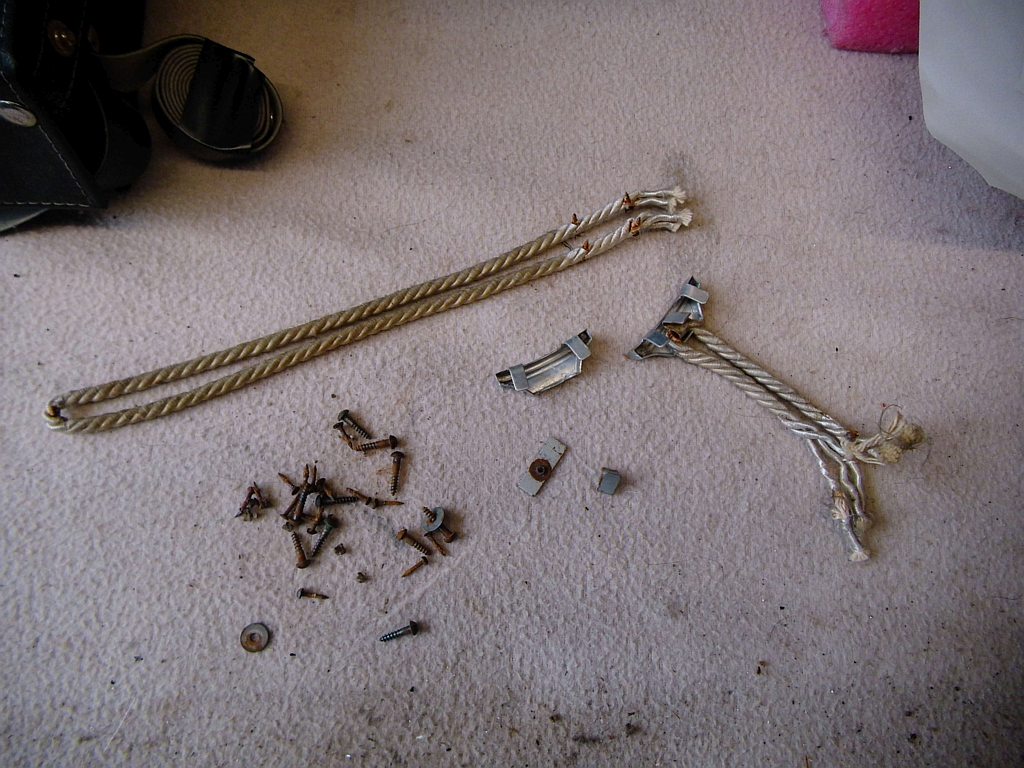

Zierkordeln mit Halterungen, es sind dünne Aluminiumblech- Körper, diese sind nur am Rand des Schallwand- Ausschnitts leicht aufgesteckt.

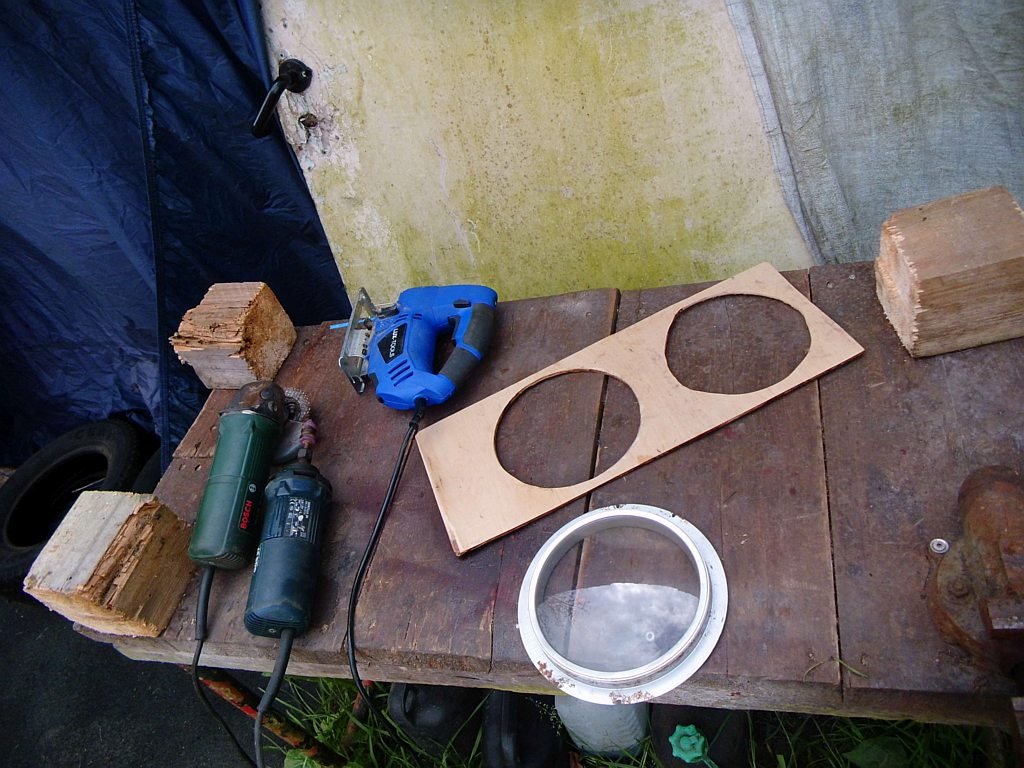

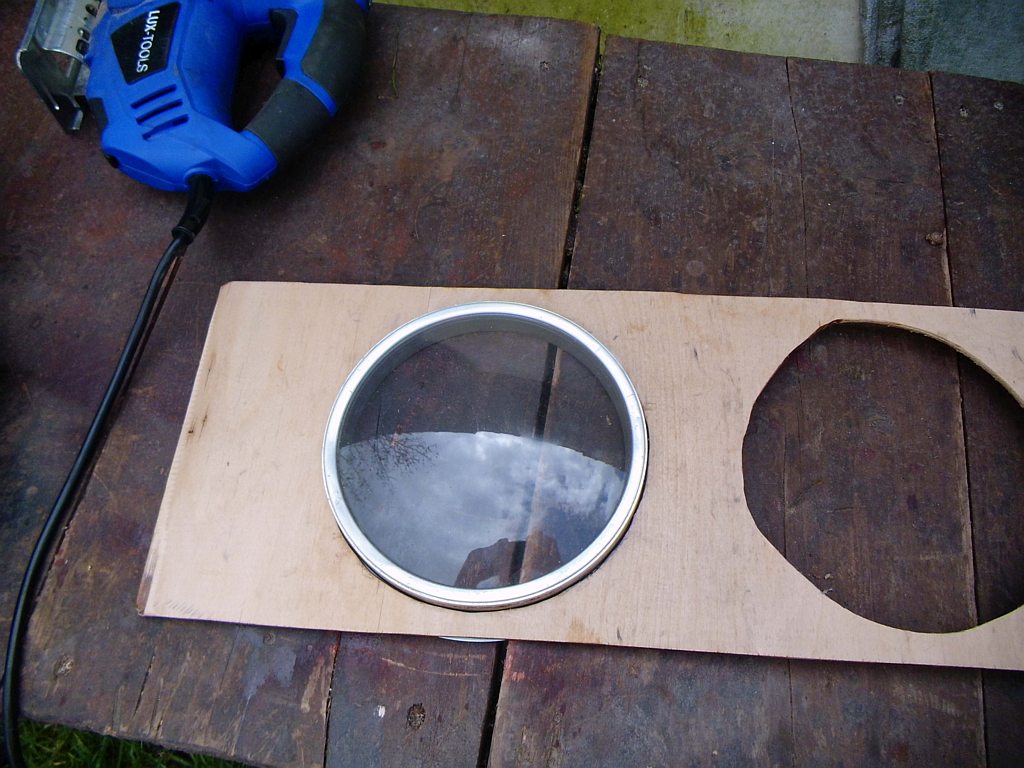

Eine neue Schallwand aus 6mm- Sperrholz.
Die Lautsprecheröffnung habe ich nicht so schön hinbekommen... aber das ist später nicht zu sehen.

Skalenabdeckung eingepaßt

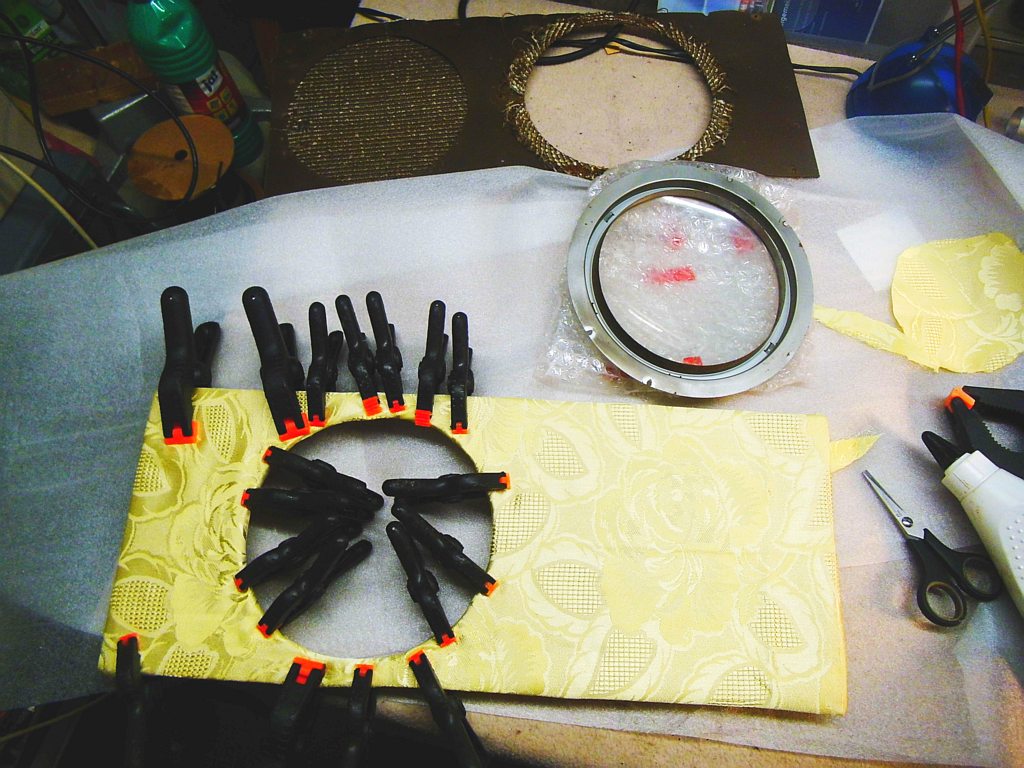

Die Schallwand wird mit Stoff bezogen und beklebt, die Klebestellen sind auf der Rückseite.
Der Stoff ist eine hübsche, goldfarbene Tischdecke.

.

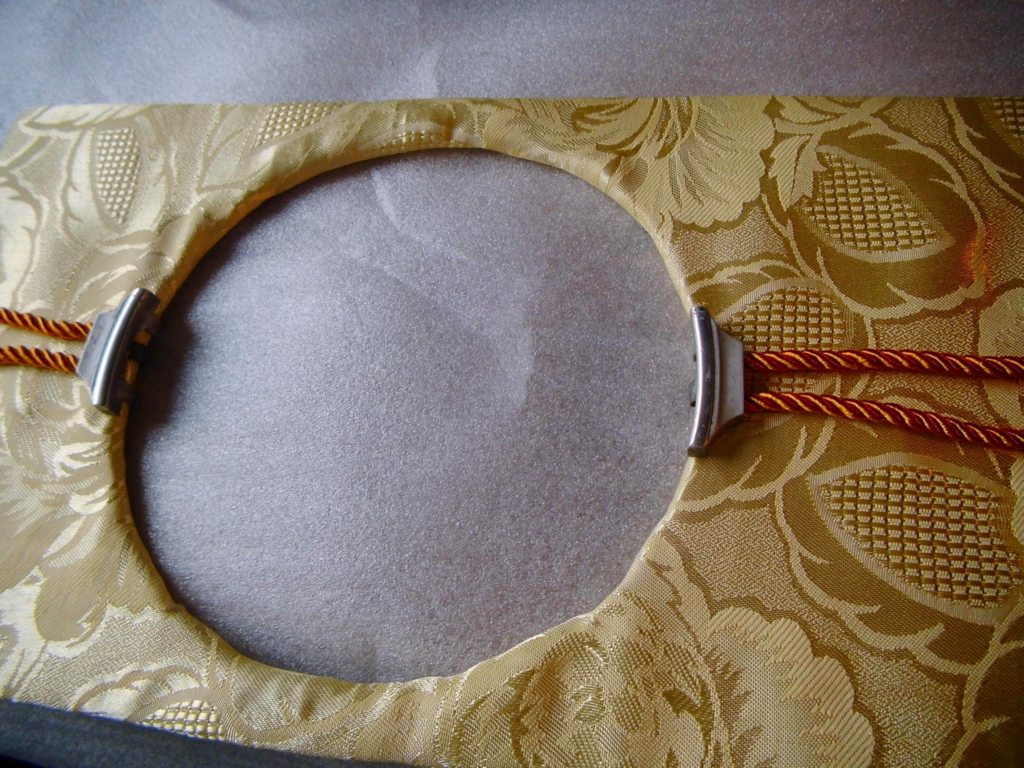

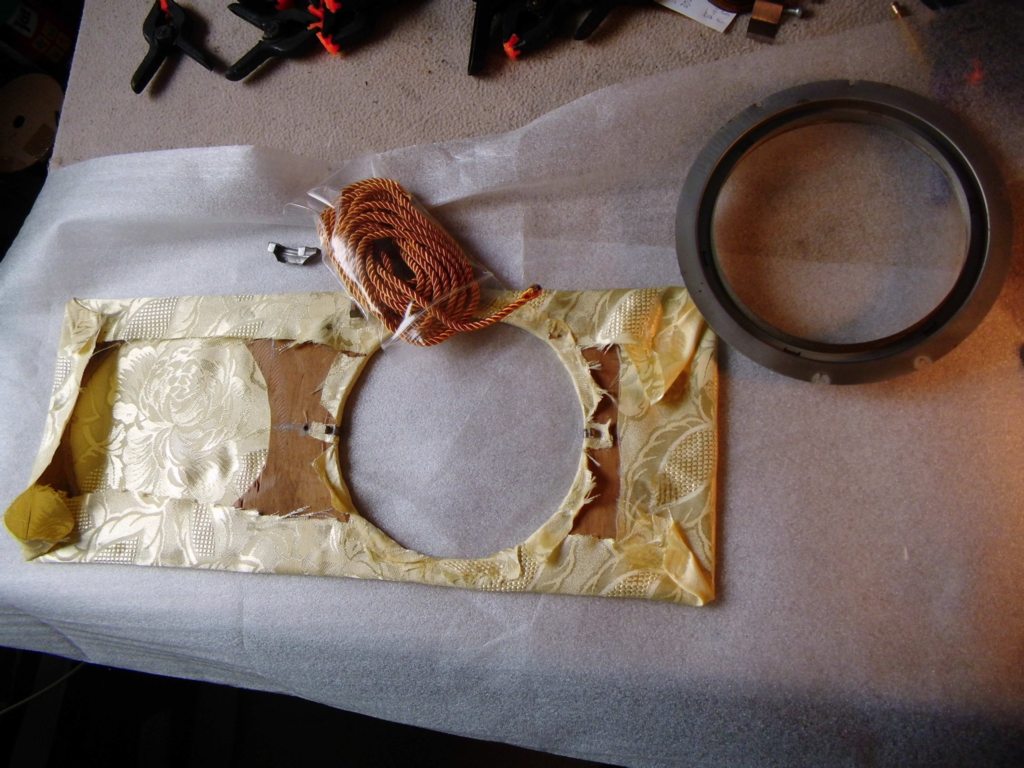

Die Klammern für die Gold- Kordelschnur werden aufgesteckt.

Die Kordelklammern verschwinden frontseitig unter den seitlichen Einfassungen.

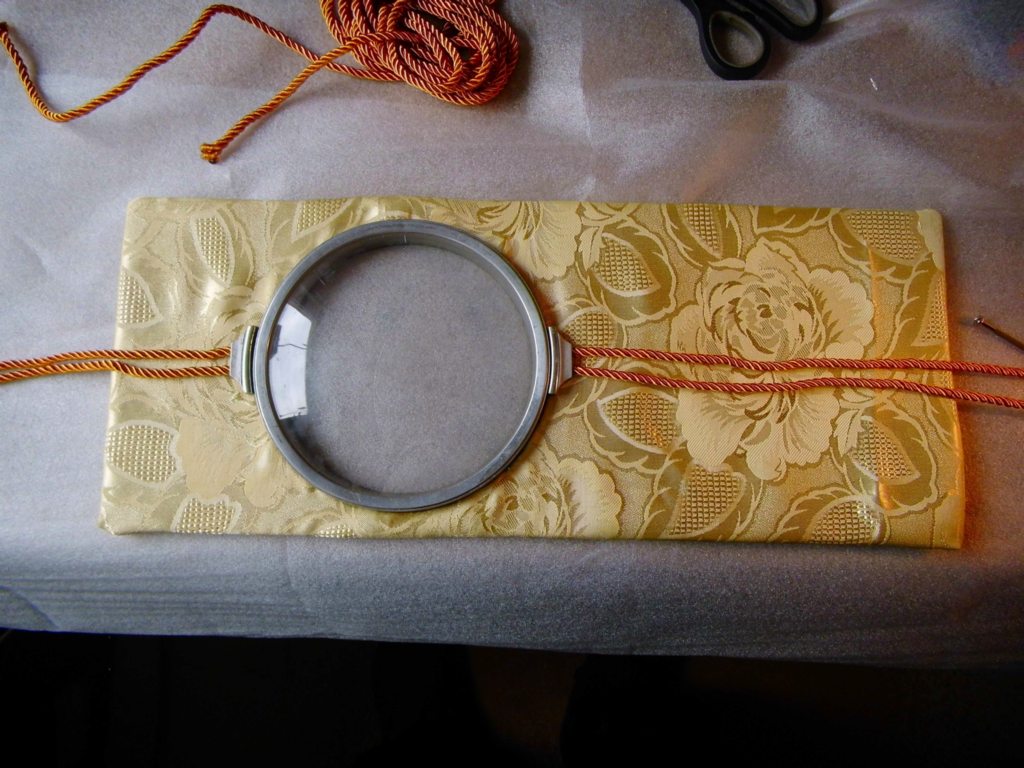

Die Lünette ist eingesteckt, die Schallwand ist einbaubereit.

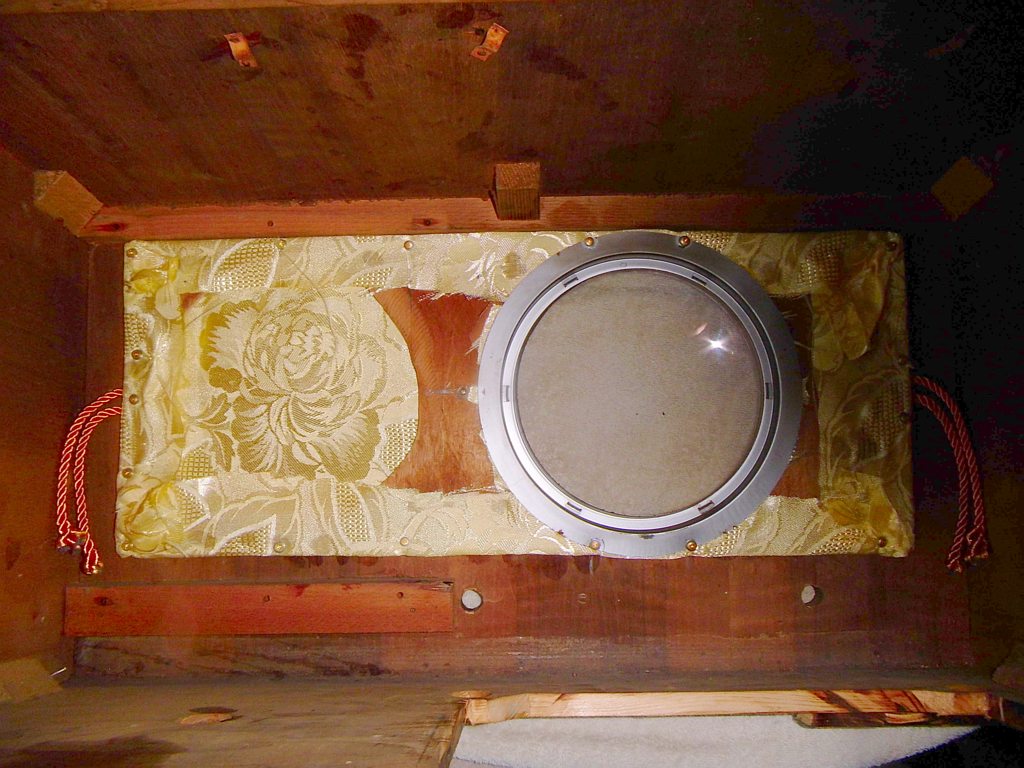

Die Schallwand ist wieder eingebaut. Etliche Schraubenlöcher sind neu, und ich habe um etwa 5mm gekürzte Messingschrauben 3,0 x 20 Linsenkopf oder Flachkopf eingebaut. Die Schrauben mußten gekürzt werden, um nicht durch die Front zu kommen. Auch war ein Vorbohren mit einer Hülse nötig, die Hülse begrenzte die Bohrtiefe.


Schallwand im fertigen Gerät.




.

.
