Bauteile- Ersatz- Zinkpest- Drehko (SABA 335WL, 1935)
Einige Radios haben Bauteile mit der sogenannten Zinkpest- das ist das Aufquellen von Teilen aus Zink- Druckguß, meist infolge Feuchtigkeit.
Die TEile sind dann nicht mehr maßhaltig, Drehkos haben dann Plattenschlüsse.
Die TEile sind dann nicht mehr maßhaltig, Drehkos haben dann Plattenschlüsse.
Meist haben die Teile dann auch Risse.
Dies ist unreparabel- die Teile können nur ersetzt wereden.
Bekannt waren einige Radios von SABA Mitte der 30er Jahre für solche Bauteile- die Drehkos.
SABA selbst bot später einen Ersatz- Drehko an, den wird aber kaum jemand besitzen.
Bei einem alten SABA mit Zinkdruckguß- Drehko bleibt also nur der Umbau.
Den möchte ich hier beschreiben.

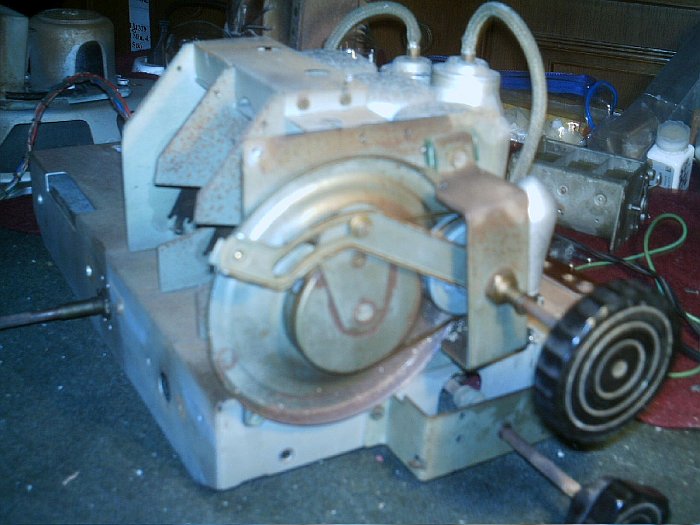

Original- Drehko auf dem 335WL- Chassis, der Drehko ist ein gewaltiges Teil-

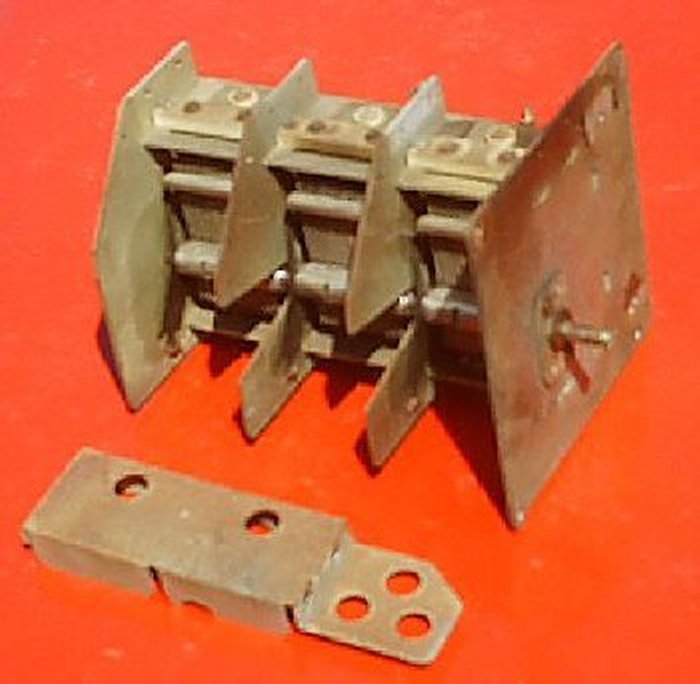

Drehko ausgebaut
Original- Drehko auf dem 335WL- Chassis, der Drehko ist ein gewaltiges Teil-Drehko ausgebaut

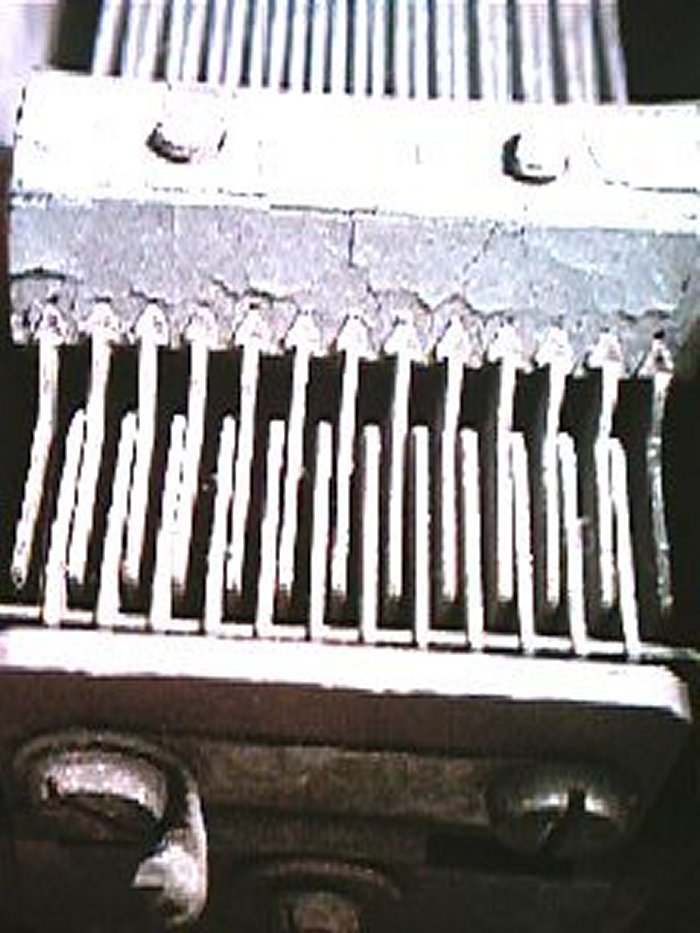

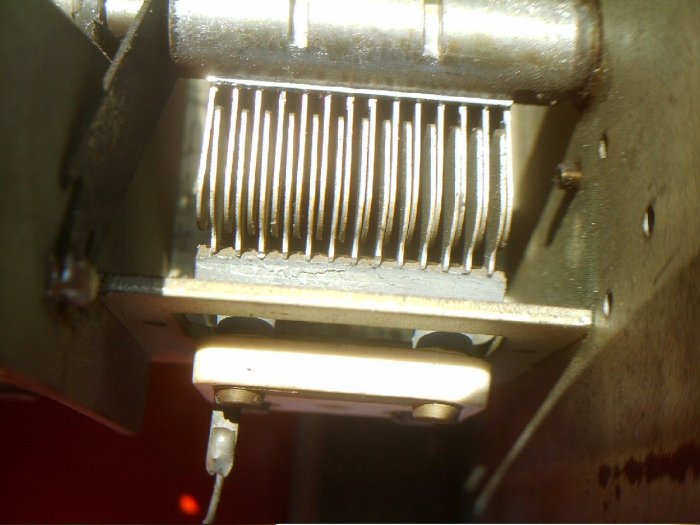

Zinkpest Rotor
Zinkpest Stator

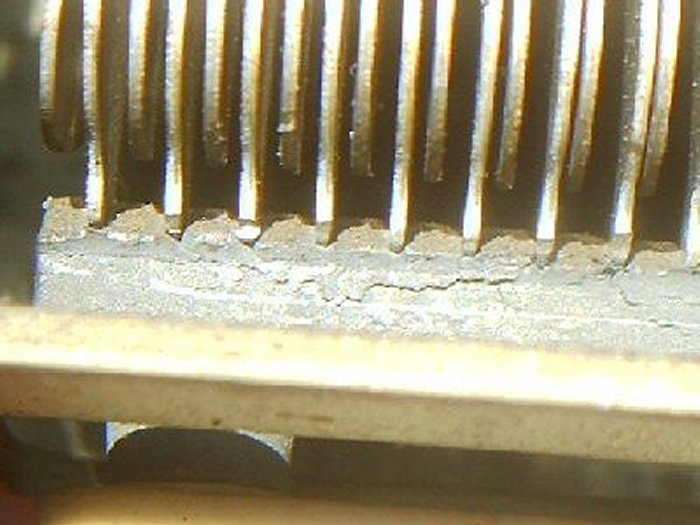

Stator- Risse unter der Lupe

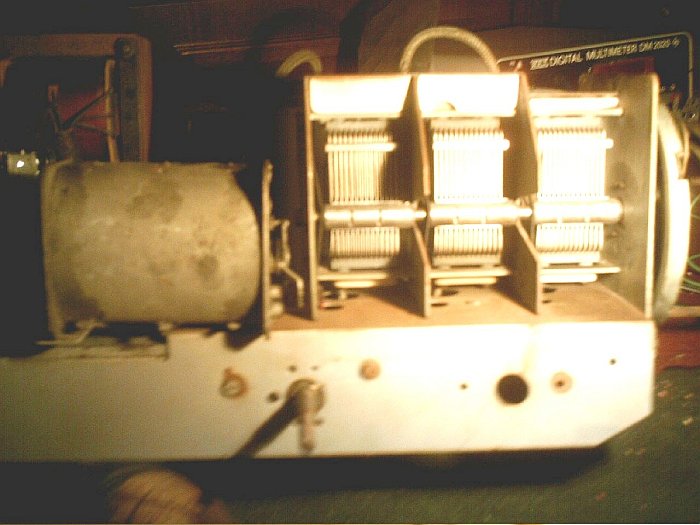

Vergleich: Rechts der Original-, links der Ersatzdrehko.
Der Ersatzdrehko ist kleiner, hat aber die gleiche Kapazität, ist also auf jeden Fall ein guter Ersatz.
Der Ersatzdrehko ist kleiner, hat aber die gleiche Kapazität, ist also auf jeden Fall ein guter Ersatz.

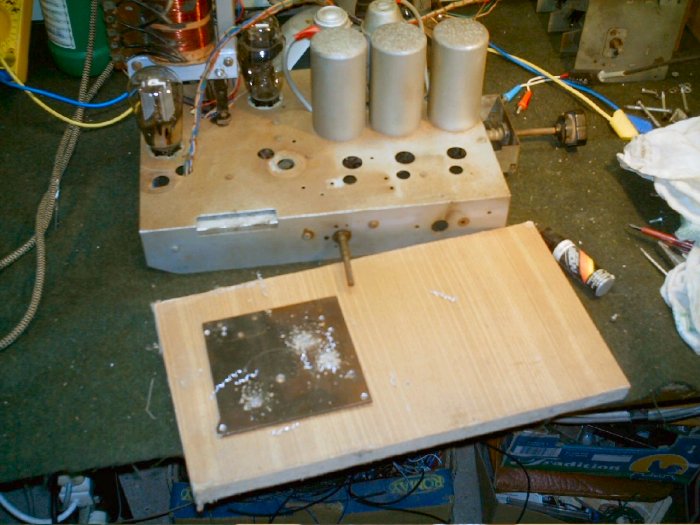

Die Vorderplatte des Drehkos nachbauen
In diesem Falle brüniertes Dural- Blech (Dural: harte Aluminium- Legierung)

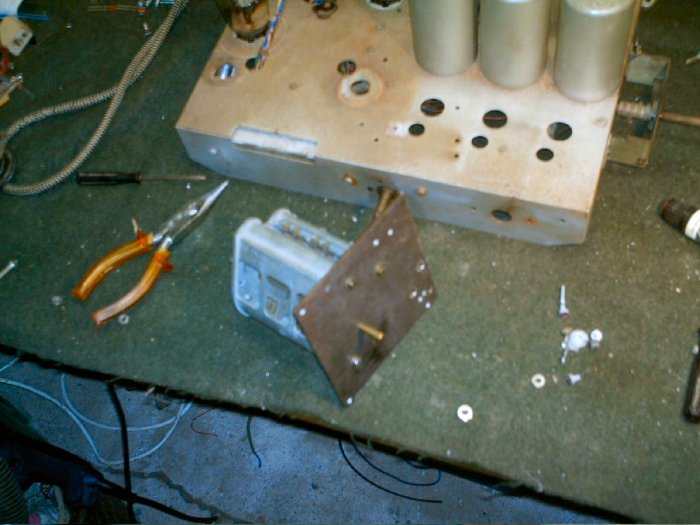

Der gefälschte SABA- Drehko- der Ersatz- Drehko hinter die Vorderplatte geschraubt.

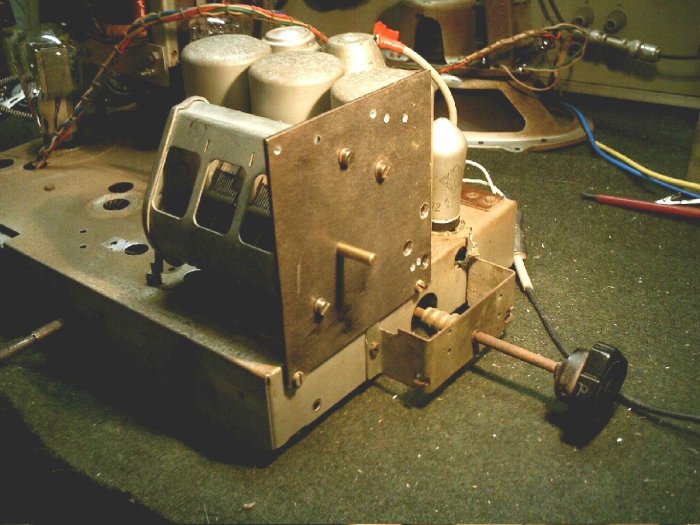

Fake- Drehko aufs Chassis gesetzt- paßt !
In diesem Falle brüniertes Dural- Blech (Dural: harte Aluminium- Legierung)
Der gefälschte SABA- Drehko- der Ersatz- Drehko hinter die Vorderplatte geschraubt.
Fake- Drehko aufs Chassis gesetzt- paßt !

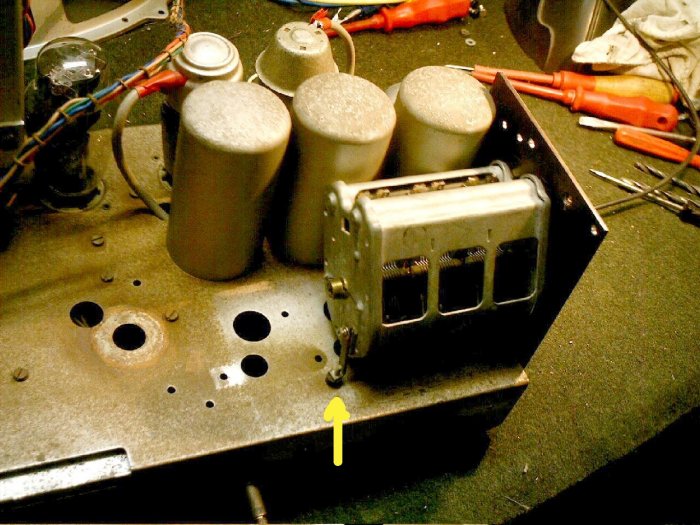

An der Drehko- Rückseite ein kleiner Winkel als Stütze.

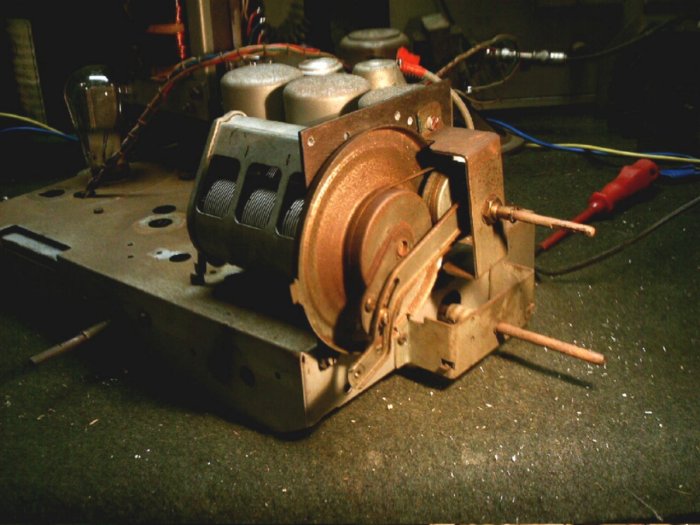

Skalentrieb wieder zusammengebaut

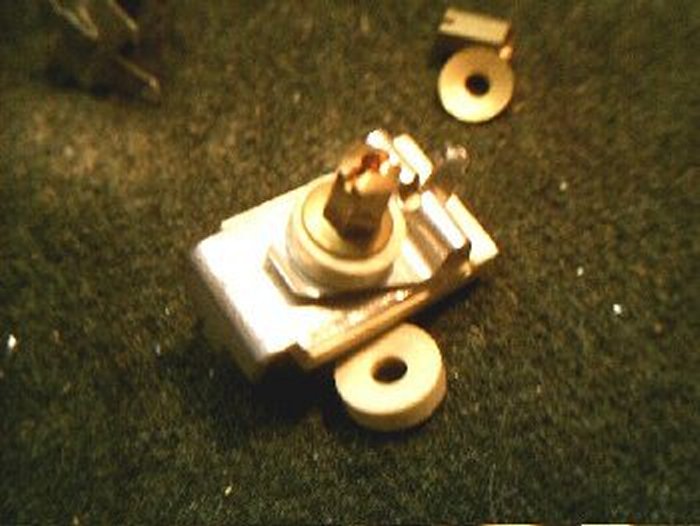

Die Trimmer müssen auch ersetzt werden. Hier ein Glimmer- Trimmer von Jan Wüsten
Auch einen Drehko bekommen Sie dort.
Auch einen Drehko bekommen Sie dort.

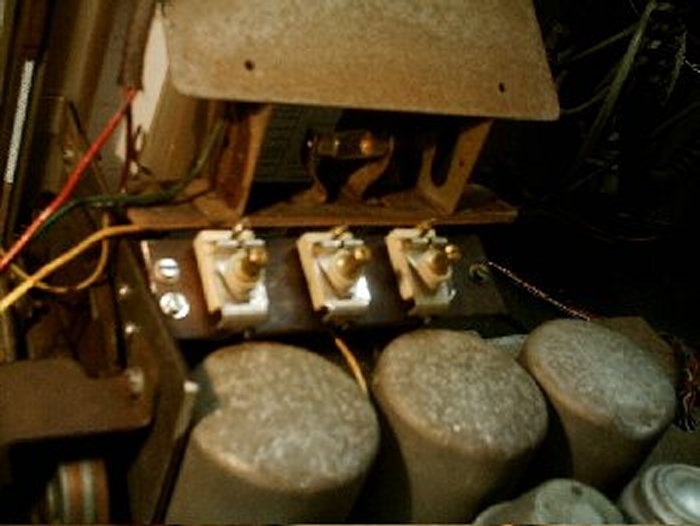

Eine Extra- Platte (auch das brünierte Dural), mit
Winkeln angeschraubt, trägt die Trimmer.
Die Spulenkörper werden das Gewinde
wohl nie mehr freigeben- Lack und durch Feuchtigkeit
aufgequollen.

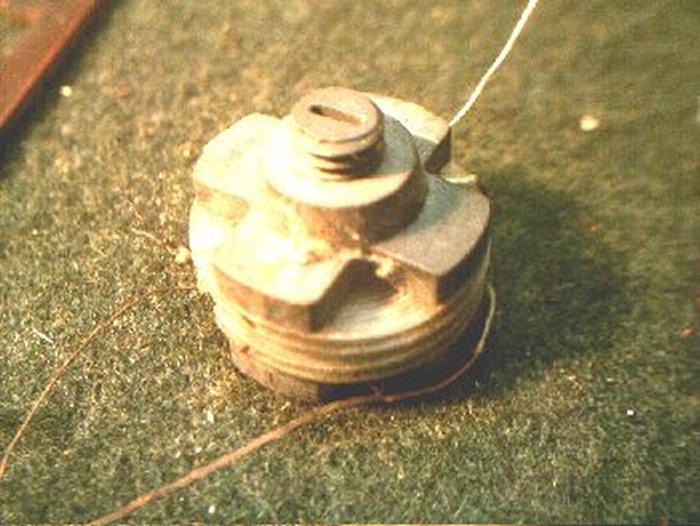

Dieser Siemens- Haspelkern paßt perfekt.
Die Windungszahl muß man allerdings mit Generator
und RVM oder Oszillograph ermitteln.

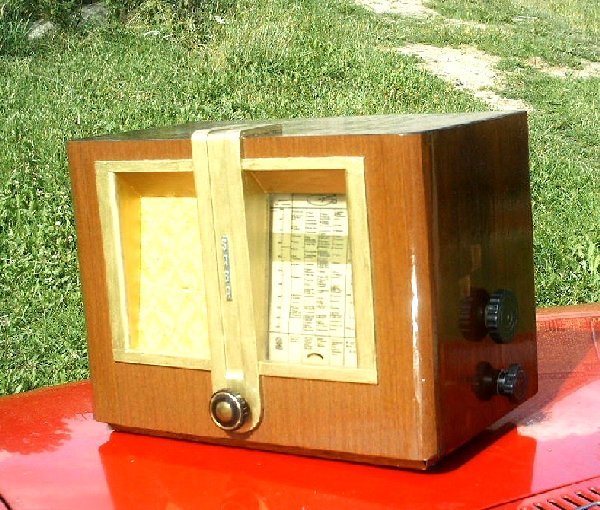

Gerät fertig
